5.3.5 Визначення фізичних властивостей за допомогою оболонки
5.3.5.1 У головному меню обрати шосту зліва клавішу Властивості – Tools, для версії 9, і натиснути ЛКМ.
5.3.5.2 Відкриється спадаюче меню. У ньому обрати четвертий рядок Фізичні властивості – Physical Properties і натиснути ЛКМ.
5.3.5.3 Відкриється вікно Фізичні властивості – Physical Properties, Рисунок 7.2.
5.7.4 У віконце Щільність – Density занести щільність матеріалу труби 0,0000078 кг/мм3 (7800 кг/м3) для сталі гарячекатаної, круглої, звичайної точності прокатки (В) за ГОСТ 1050-74, марки 20 для холодної механічної обробки (підгрупа б):
5.7.5 Після натискання клавіші Модифікація – Update у відповідних віконцях, Рисунок 5.2, будуть підраховані основні фізичні властивості деталі. наприклад, маса перходу - 0,210994 кг, об’єм - 27050,5589 мм3, площа поверхні труби – 18150,324 мм2 і де що ще.

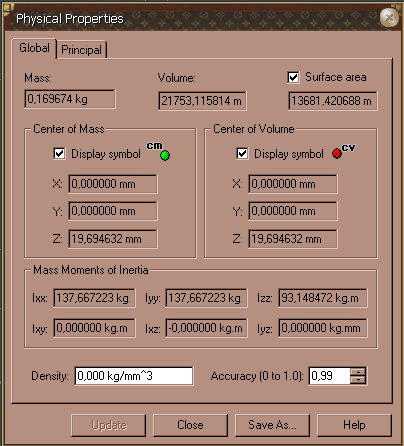

Рисунок 5.2 - Вікно Фізичні властивості – Physical Properties
Висновки
1 В результаті виконання КП № 7 вибраний перехід 57х38 – 20 ГОСТ 17378-83 Детали трубопроводов стальные бесшовные приварные на Ру ≤ 10 МПа ( ≤ 100 кгс/см2). Переходы. Конструкция и размеры.
2 В якості матеріалу переходу обрано сталь гарячекатану, круглу, діаметром 57 мм, звичайної точності прокатки (В) за ГОСТ 2590-71, марки 20 для холодної механічної обробки (підгрупа б).
Коло
3 За прайсом вартість вибраного переходу становить 5 грн за 1 шт.
4 Проведено побудову трьохвимірного зображення переходу в середовищі Part оболонки Твердий Край з використанням команд Витягування - Protrusion, Коло за центром - Circle by center, Вирізування - Cutout, Лінія - Line, Округлення - Fillet, Вирізування з обертанням -Revolved Cutout.
Практичні рекомендації
1 Перехід 57х38-20 ГОСТ 17378-83 може бути рекомендована для проектування гідравлічних схем що працюють в агресивних середовищах, зокрема у нафтохімічній промисловості. При розподіленні гідросистеми на окремі гілки, які нагнітають рідину у нафтові горизонти з системи підвищення пластового тиску продуктивністю від 800 м3/добу до 3000 м3/год. Також переходи використовуються для зменшення діаметра ділянки трубопроводу при встановленні вимірювальних приладів, коли потрібно забезпечити більшу швидкість потоку.
Варіанти для модульної контрольної роботи
1 Спроектувати трьохвимірне зображення труби за даними таблиці 5.1
Таблиця 5.1 – Варіанти завдань на модульну контрольну роботу
№ варіанта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Діаметри переходів, мм |
40×25 |
50×32 |
50×25 |
65×40 |
65×50 |
80×50 |
80×65 |
100×65 |
100×80 |
125×80 |
Товщина стінки, мм |
4 |
4 |
4 |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
Продовження Таблиці 5.1
11 |
12 |
13 |
14 |
15 |
16 |
17 |
16 |
17 |
125×100 |
150×100 |
150×125 |
200×125 |
200×150 |
250×150 |
250×200 |
300×200 |
300×250 |
8 |
10 |
10 |
10 |
10 |
12 |
12 |
12 |
12 |
Продовження табл. 5.1
18
|
19 |
20 |
21 |
22 |
23 |
350×200 |
350×250 |
400×300 |
400×350 |
500×400 |
500×350 |
14 |
14 |
14 |
16 |
16 |
16 |
