Перехід э 325х10 – 273х10 гост 17378 –83
Теж саме, зі сталі марки 10Г2 для трубопроводів пара та гарячої води:
Перехід Пэ 325х10 – 273х10 – 10Г2 ГОСТ 17378 –83.
Переходи груп А та Б повинні виготовлятися зі сталі марок, 10, 20 за ГОСТ 1050 – 74, марки 10Г2 – за ГОСТ 4543 -71
5.2 Основні вимоги нормативних документів матеріалу труб
5.2.1 У нафтопереробній і нафтохімічній промисловості широко використовуються переходи. Технічні вимоги і сортамент до матеріалу переходів визначається нормативними документами [4, 5, 6]. Так, наприклад, ГОСТ 1050 – 74 Прокат сортовой калиброваный, со специальной отделкой по поверхности из углеродистой качественной конструкционной стали. Технические условия [4] розповсюджується на гарячекатану і ковану; калібровану; круглу зі спеціальним покриттям поверхні (сріблянкою) сталь діаметром або товщиною до 200 мм, калібровану сталь діаметром або стороною квадрата 70 мм, зі спеціальною обробкою поверхні корозійностійкою, жаростійкою і жароміцну. Показники технічного рівня за дійсним стандартом, передбачені для вищої і першої категорії якості.
По виду виготовлення сталь ділиться на: гарячекатану і ковану; калібровану; круглу зі спеціальним покриттям поверхні – сріблянкою.
Гарячекатана і кована сталь у залежності від призначення ділиться на підгрупи: а – для гарячої обробки тиском ; б – для холодної механічної обробки (точіння, стругання, фрезерування та ін.) по всій поверхні; в - для холодного волочіння (підкат). Призначення сталі вказують в замовленні.
По стану матеріла сталь ділиться на: нагартовану – Н (для калібровки сталі і сріблянки), без термічної обробки; термічно оброблену (відпалювальну або відпущену) – Т.
5.2.2 Сортамент, форма і розміри сталі повинні відповідати вимогам:
гарячекатаної круглої марок 08 - 60 по ГОСТ 2590-71;
гарячекатаної сортової марок 65 – 85 і 65Г – 70Г по ГОСТ 2590-71;
кованої круглої і квадратної – ГОСТ 1133-71;
гарячекатаної квадратної – ГОСТ 2591-71;
гарячекатаної смугової – ГОСТ 103-76 і ГОСТ 9137-59;
гарячекатаної шестигранної – ГОСТ 2879-69;
каліброваної круглої – ГОСТ 7417-75;
зі спеціальною обробкою поверхні сріблянкою – ГОСТ 14955-77;
5.2.3 Приклади умовного позначення сталей

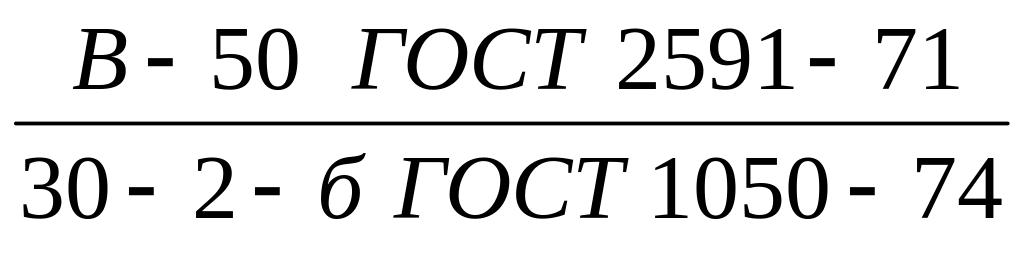

Сталь гарячекатана звичайної точності прокатки В за ГОСТ 2591-71 діаметром 50 мм, , марки 30, 2-ї категорії, підгрупа б, без термічної обробки:
Коло
Сталь гарячекатана звичайної точності прокатки В за ГОСТ 103-76, смугова, товщиною 36 мм, шириною 90 мм, марки 45, 4-ї категорії, діаметр заготовки що піддається термічній обробці, 60 мм; підгрупи б; термічно оброблена Т:
Смуга
Сталь калібрована діаметром 10 мм, класу точності 4 по ГОСТ 7417-75, марки 35, нагартована – Н, 5 категорії, якості поверхні групи Б по ГОСТ 1051-73:
Коло
.
Більш детально дані наведено у нормативному документі [4]. З прокатом сортовим і фасонним з сталі вуглеводистої звичайної якості студент може ознайомитися по нормативному документу [5]. З загальними технічними умовами на Прокат сортовий, калібрований зі спеціальною обробкою поверхні з вуглецевої якісної конструкційної сталі можна познайомитися у нормативному документі [6].
5.2.4 Визначення вартості переходів
При проектуванні електромеханічного обладнання важливе значення має вартість конструкції. Тому вже на етапі проектування фахівець повинен зробити вартісну оцінку пропонуємо конструкції. Необхідно вибрати не тільки матеріали, але і знизити вартість без втрати конструктивних переваг. Для попередньої оцінки вартості конструкції можна використовувати наступні періодичні видання:
Панорама ринку. Журнал для тих хто купує та продає. Ціни на товари та послуги. Періодичне видання ТОВ ”Престиж Ін форм”.
Бізнес Прайс – Листи. Додаток до газети Бізнес.
Услуги, товары, цены. Международный рекламно-информационный ежемесячный журнал ООО ”Издательства Медиа Стар”
Прайс –лист ЗАО „Укрпромарматура” – все для сантехмонтажних робіт в м. Києві.
За прайсом ЗАО „Укрпромарматура” обрана вартість переходу стального концентричного з параметрами 57×38 мм, з товщиною стінки меншого діаметра - 3 мм і більшого – 4 мм, звичайної точності виготовлення, зі сталі 20.
