Образец графического оформления результатов испытания грунта методом компрессионного сжатия

Графики ε = f(р)

Масштаб графиков: по горизонтали 10 мм – 0,025 МПа для р;

по вертикали 10 мм – 0,02 для .

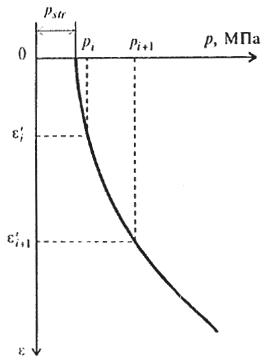

Рис. 1. Относительное сжатие водонасыщенного грунта в зависимости от давления р

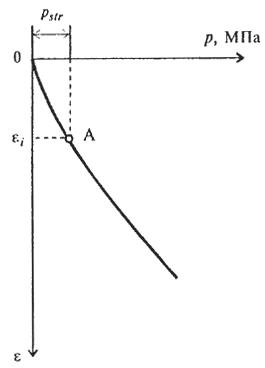

Рис. 2. Относительное сжатие глинистого грунта при частичном разуплотнении в зависимости от давления р:

А – точка графика, принимаемая по ординате равной  = h_н/h;

p_str – структурная прочность при испытании грунта в компрессионном приборе.

Приложение 5

Образец графического оформления результатов испытания грунта методом одноплоскостного среза

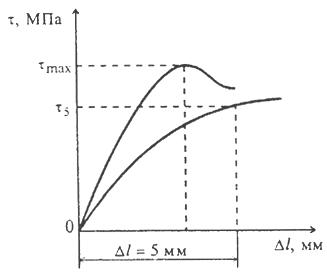

Рис. 3. График l = f().

Масштаб графика: по горизонтали 10 мм – 1 мм для l;

по вертикали 20 мм – 0,1 МПа для .

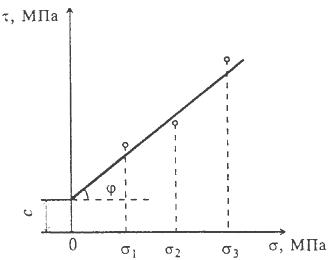

Рис. 4. График  = f().

Масштаб графика: по горизонтали 20 мм – 0,1 МПа для 

по вертикали 20 мм – 0,1 МПа для .
