Штангенциркуль и микрометр
Штангенциркуль состоит из металлической линейки (штанги) с миллиметровыми делениями и подвижной части, на которой нанесена вспомогательная шкала - линейный нониус с делениями другого масштаба, чем деления основной шкалы. Число делений нониуса большинства модификаций штангенциркулей составляет 10 иди 20, что позволяет измерять линейные размеры соответственно с точностью 0,1 или 0.05мм.

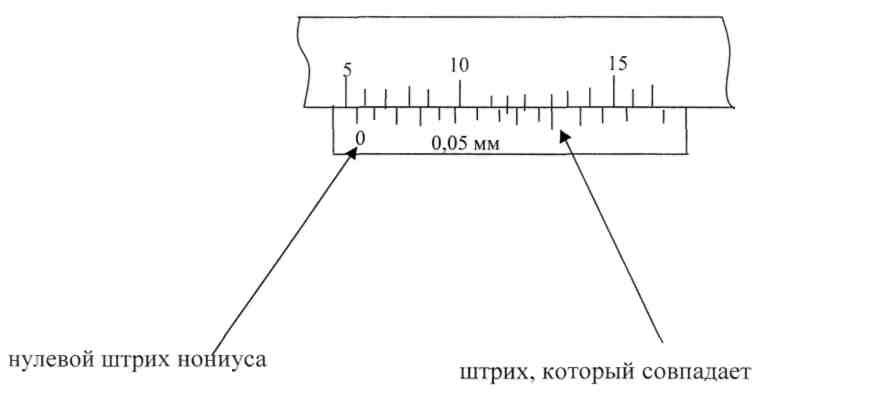

Измеряемую деталь помещают между выступами штангенциркуля и перемещают подвижную часть до соприкосновения детали с обоими выступами. Затем снимают показания. Если нулевой штрих шкалы нониуса совпадает с каким-либо штрихом основной миллиметровой шкалы, то измеряемое расстояние равно целому числу миллиметров основной шкалы до нулевого штриха нониуса. Обычно со штрихом основной шкалы совпадает не нулевой штрих нониуса, а другие его штрихи. Измеряемое расстояние в этом случае складывается из целого числа миллиметров основной шкалы слева от нулевого штриха и долей миллиметра, число которых равно номеру штриха нониуса, совпадающего с каким-либо штрихом основной шкалы. Например, показание штангенциркуля, представленное на рис. соответствует 5,50мм.

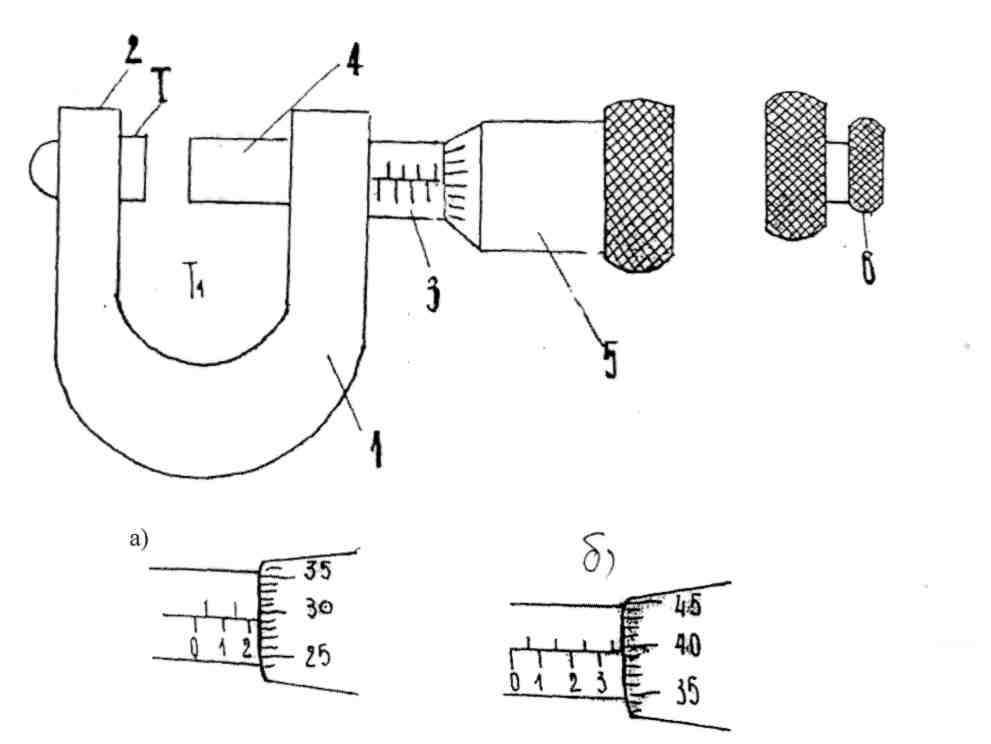

Микрометр состоит из стальной скобы 1 цилиндрическим упором 2Т и подвижного цилиндрического стержня 4, между которыми помещается измеряемая деталь. Подвижный стержень передвигается благодаря микрометрическому винту 5, на правом конце которого расположена головка трещотки 6. Вращая пальцами эту головку, подвижный стержень ( и цилиндрический упор ) приводят в соприкосновение с измеряемой деталью и при этом слышен треск трещотки, предупреждающий о необходимости прекращения вращения. Затем считывают показания шкал. На втулке 3 относительно которой поступательно перемещается вращающийся барабан 5 с трещоткой имеется продольная миллиметровая шкала, разделенная на нижнюю и верхнюю горизонтальной линией, нижняя часть служит для отсчета целого числа миллиметров, а верхняя - для отсчета половинных долей миллиметра, т.е. штрихи верхней шкалы делят каждый миллиметр нижней шкалы пополам. На скошенной кромке барабана нанесена круговая шкала, содержащая 50 равных делений. По горизонтальной линейной шкале отсчитывают число целых миллиметров и их половинные доли. По круговой шкале отсчитывают сотые доли миллиметра. Па рисунках а и б отсчеты будут такие:
а ) 2 мм + 0,29 мм =2,29 мм
б ) 3 мм + 0',5 мм + 0,39 мм =3,89 мм.
