Замена ламп

Блок-фары. Перед заменой ламп в блок–фаре снимите защитную крышку 3 (рис. 7-24), которая фиксируется проволочным держателем 2. Для замены лампы ближнего (или дальнего) света снимите колодку 5, выведите из пазов усики пружинной защелки 6 и извлеките лампу 4.

Чтобы заменить лампу указателя поворота поверните патрон 1 против часовой стрелки и выньте его из гнезда.

Для доступа к лампе габаритного света необходимо демонтировать колодку 5 ближнего света фар.

Рис. 7-24. Замена ламп в блок-фаре:

1 – патрон лампы указателя поворота;

2 –держатель;

3 – крышка;

4 – лампа ближнего (или дальнего) света;

5 – колодка лампы ближнего (или дальнего) света;

6 – защелка.

Задний фонарь. Замену ламп в заднем фонаре проводите со стороны багажного отделения, предварительно открыв клапан в обивке боковины багажного отделения. Для доступа к перегоревшей лампе 1 (рис. 7-25) поверните патрон 2 против часовой стрелки и выньте его в сборе с лампой. Чтобы вынуть лампу из патрона нажмите на лампу и поверните ее против часовой стрелки.

Рис. 7-25. Замена ламп в заднем фонаре:

1 – лампа;

2 – патрон.

П лафон освещения салона. В плафоне освещения салона (рис. 7-26) перегоревшую лампу 2 меняйте, сняв рассеиватель 1, для чего нажмите пальцами на рассеиватель с боков по оси его включения/выключения и потяните его вниз. Лампа удерживается в плафоне пружинными контактами.

Рис. 7-26. Замена лампы в плафоне освещения салона:

1 – рассеиватель;

2 – лампа.

Фонарь освещения номерного знака. Перегоревшую лампу 3 (рис. 7-27) в фонаре освещения номерного знака меняйте только после его снятия с автомобиля, для чего отверните винты 6, вставьте отвертку в паз 4, нажмите пальцем к центру защелку 5 и отверткой аккуратно снимите рассеиватель 2. Лампа в корпусе 1 удерживается пружинными контактами.

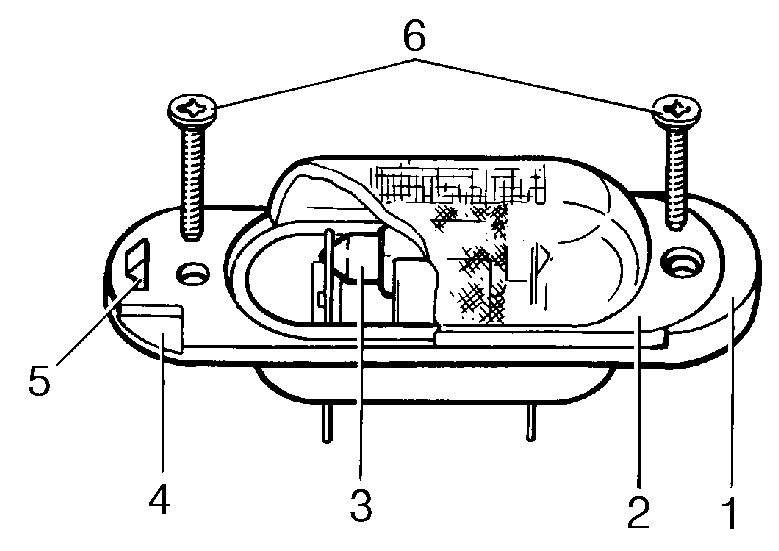

Рис. 7-27. Замена лампы в фонаре освещения номерного знака:

1 – корпус;

2 – рассеиватель;

3 – лампа;

4 – паза;

5 – защелка;

6 – винты крепления.

Б оковой указатель поворотов. Для замены лампы в боковом указателе поворотов (рис. 7-28) снимите его с автомобиля. В гнезде указатель удерживается пружинными фиксаторами. Затем снимите защитный резиновый колпачок 1, выньте патрон в сборе с лампой из корпуса 2 и извлеките лампу.

Рис. 7-28. Замена ламп в боковом указателе поворота:

1 – защитный колпачок;

2 – корпус бокового указателя поворота.

Плафон индивидуальной подсветки. Чтобы заменить перегоревшую лампу в плафоне индивидуальной подсветки необходимо демонтировать его выключатель. Для этого прижмите выключатель с боков по оси его включения-выключения, выведите из зацепления выступы оси с отверстиями в неподвижной части плафона и затем потяните выключатель вниз.

Фонарь освещения вещевого ящика. Для замены лампы в фонаре освещения вещевого ящика извлеките его из гнезда, аккуратно поддев его сверху отверткой.

Моторедуктор корректора света фар

Коррекция фар производится моторедуктором, установленным внутри блок-фары.

Схема включения моторедукторов корректоров фар показана на рис. 7-29. Моторедукторы 1 управляются регулятором коррекции света фар, расположенным на панели приборов.

Конструкция моторедуктора неразборная и в случае неисправности он заменяется целиком.

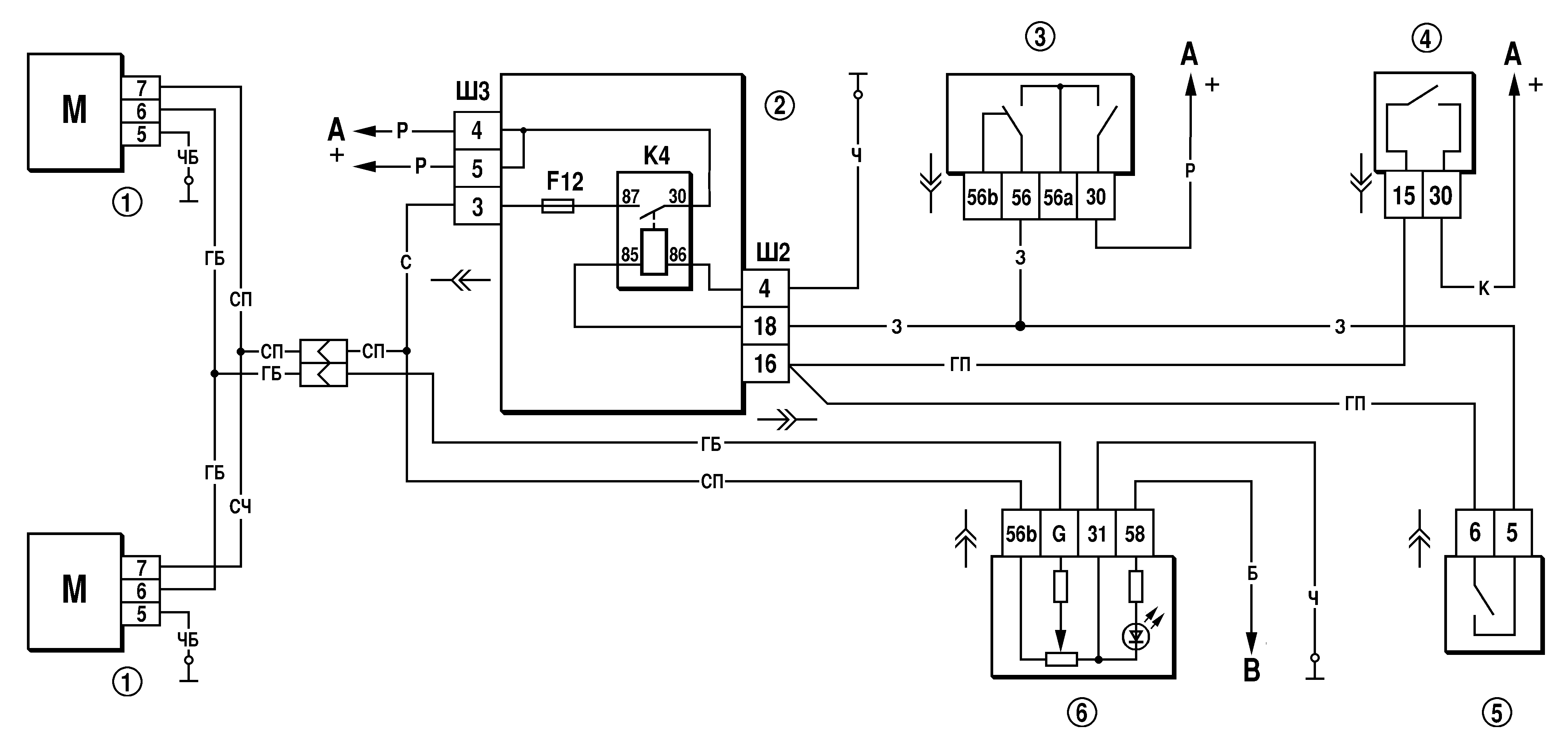

Рис. 7-29. Схема включения корректоров света фар:

1 – моторедуктор корректора света фары;

2 – монтажный блок;

3 – переключатель света фар;

4 – выключатель зажигания;

5 – переключатель наружного освещения;

6 – регулятор коррекции света фар;

К4 – реле включения ближнего света фар;

А – к источникам питания;

B – к регулятору освещения приборов.

Подрулевой переключатель

Подрулевой переключатель состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей. Левый переключатель включает указатели поворота и света фар, а правый – управляет работой омывателей и очистителей стекол.

Переключатели закреплены в соединителе защелками. Для замены поврежденного переключателя (правого или левого) снимите облицовочный кожух вала рулевого механизма, сожмите защелки переключателя и выньте его из соединителя.

Положения рычагов переключателей показаны на рис. 7-30, а замыкаемые при этом контакты даны в табл. 7-6.

Рис. 7-30. Положения рычагов подрулевого переключателя.

Жирными линиями показаны исходные положения рычагов;

тонкими – фиксированные положения рычагов;

пунктирными – нефиксированные положения рычагов.

Таблица 7-6
