3. Тепловой расчет изоляционных конструкций трубопроводов
В расчете теплоизоляционных конструкций встречаются два термических сопротивления:
- термическое сопротивление поверхности
,
(3.1)
- термическое сопротивление изоляции слоя
.
(3.2)
Здесь DН – наружный (внутренний) диаметр изоляционной конструкции, aН – коэффициент теплообмена на наружной (внутренней) поверхности изоляционной конструкции, DИ – наружный диаметр изоляционного слоя, dИ – внутренний диаметр слоя, lИ – коэффициент теплопроводности материала изоляции (табл. 3.1).
Суммарное термическое сопротивление изолированного теплопровода равно сумме термических сопротивлений, встречающихся по направлению теплового потока q (Рис.3.1).

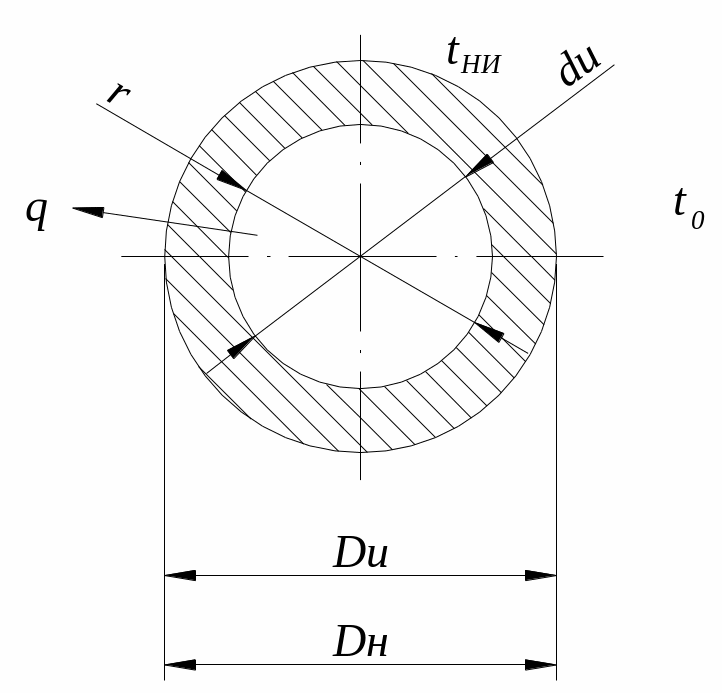

Рис .3.1.
На рисунке: dВ
- внутренний диаметр трубопровода;
dн - наружный
диаметр; Dн
- наружный диаметр изоляционного слоя;
DИ - наружный
диаметр изоляционной конструкции.
Таблица 3.1
Характеристика теплоизоляционных материалов и изделий
Материал |
Плотность, кг/м3 |
Коэффициент теплопроводности lк, Вт/м°С |
Температура применения, °С |
Маты минераловатные прошивные, ГОСТ 21880-86 марки: 100 125 Маты из стекловолокна, ГОСТ 10499-78,марки: МС35 МС50 Шнур асбестовый, ГОСТ 1797-83, марки: ШАП ШАОН Плиты из стеклянного штапельного волокна, ГОСТ 10499-78 марки: ППТ-50 ППТ-75 |
102-132 133-162
40-56 58-80
100-160 750-600
42-58 59-86 |
0,045+0.00021tm 0,049+0.0002tm
0,04+0.0003tm 0,042+0.00028tm
0,093+0.0002tm 0,13+0.00026tm
0,042+0.00035tm 0,044+0.00023tm |
От минус 180 до плюс 160
От минус 60 до плюс 180
От 20 до 220 От 20 до 400
От минус 60 до плюс 400 |
Как показано на рис. 3.2, по направлению потока теплоты встречаются следующие термические сопротивления:
RS = RВ + RСТ + RИ + RПС + RН , (3.3)
где RВН – термическое сопротивление внутренней поверхности трубопровода;
RСТ – термическое сопротивление материала стенки трубопровода;
RИ – термическое сопротивление слоя изоляции;
RПС – термическое сопротивление покровного слоя;
RН – термическое сопротивление наружной поверхности.
Из перечисленных термических сопротивлений из-за малости пренебрегают сопротивлениями RВ и RСТ, а термическое сопротивление покровного слоя считают совместно с сопротивлением основного изоляционного слоя. Тепловые потери и термические сопротивления принято относить к единице длины трубопровода.
Тогда
,
(3.4)
где aН – коэффициент теплоотдачи от изоляции в окружающую среду:
,
Вт/(м2.град),
при скорости ветра w
> 1м/с,
,
Вт/(м2.град),
при естественной конвекции.
