Исходные данные для проектирования

	Номер варианта	43*
	Шаг колонн в продольном направлении А, м	20
	Шаг колонн в поперечном направлении Б, м	6,5
	Отметка верха настила,м	10,8
	Строительная высота перекрытия, м	2,4
	Временная равномерно распределенная нагрузка, кН/м2	16
	Район строительства	г. Тамбов
	Тепловой режим в котором находится рабочая площадка	отапливаемый
	Класс бетона фундамента	В10
	Тип сечения колонны	Сварной двутавр
	Конструкция базы	с траверсой
	Габариты рабочей площадки	3Ах3Б

Принятое сечение колонны

1 Выбор варианта компоновки балочной площадки

1.1 Балочная площадка нормального типа

1 – Балочная площадка нормального типа

Так как временная нагрузка равна 16 кН/см², то задаюсь толщиной настила t_н=8 мм.

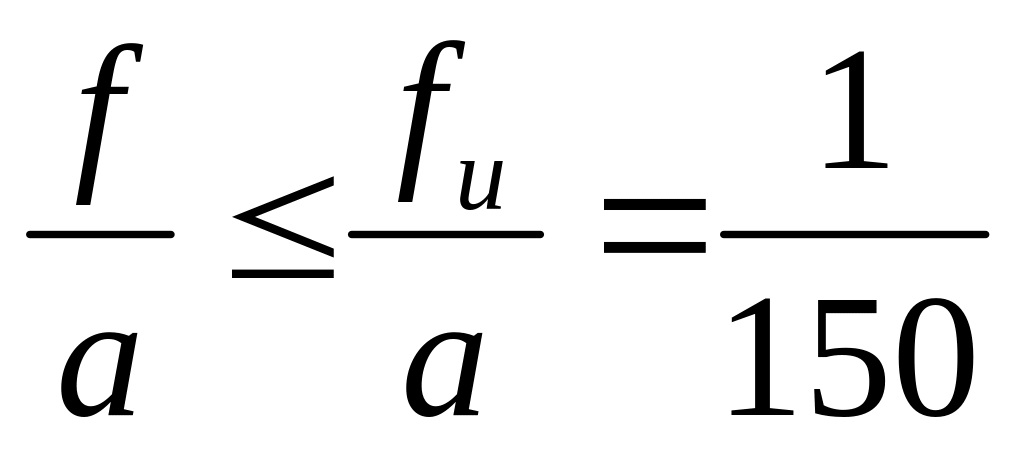

Шаг балок настила определяется из условия обеспечения необходимой жесткости стального листа настила:

Максимальное отношение пролета листа к его толщине определяю по графику Лейтеса, в зависимости от нормативной нагрузки.

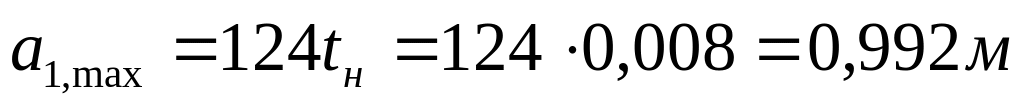

, тогда максимальный шаг балок настила будет равен:

.

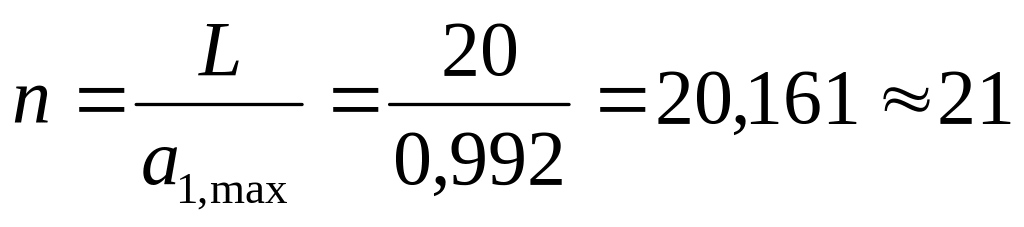

Определим количество отсеков при максимальном шаге:

Окончательно принимаем шаг балок настила равным:

1.2 Балочная площадка усложненного типа

Рисунок 2 – Балочная площадка усложненного типа

Аналогично балочной площадке нормального типа нахожу:

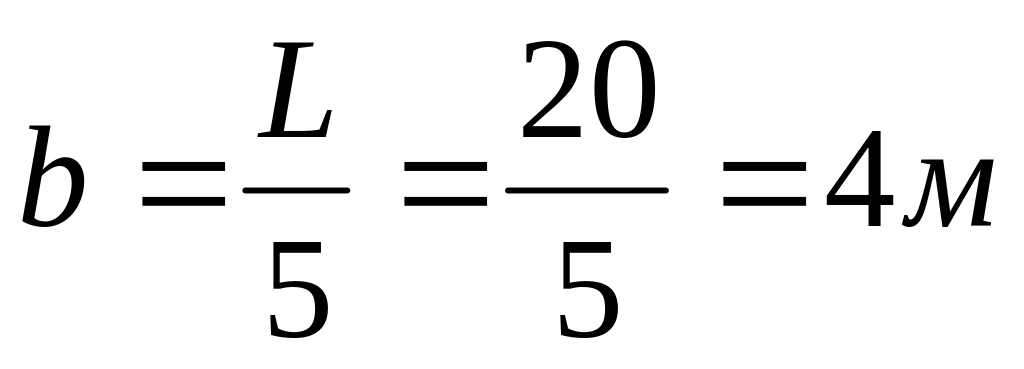

Окончательно принимаем шаг балок настила равным:

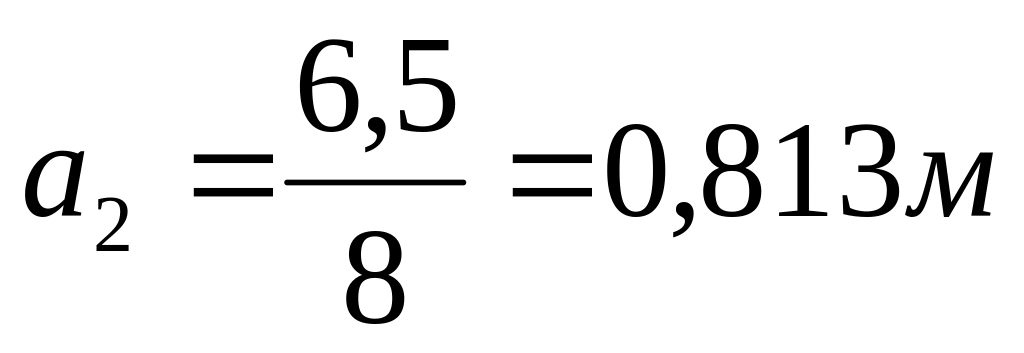

Шаг вспомогательных балок будет равен:
