Р исунок 2.1.7 – Параметры анализа ac Frequency

Для получения графиков АЧХ и ФЧХ нужно нажать кнопку Simulate в окне параметров анализа, после чего будет выведено окно результатов представленное на рисунке 2.1.8.

Рисунок 2.1.8 – АЧХ и ФЧХ интегрирующей RC – цепи

2.2. Моделирование дифференцирующей rc – цепи

Для моделирования дифференцирующей RC – цепи можно воспользоваться уже готовым файлом схемы интегрирующей цепи, описанной в пункте 2.1. Для этого необходимо загрузить в среду Electronics Workbench этот файл, воспользовавшись командой меню File/Open и выбрав соответствующий каталог и файл, и поменять расположение в схеме резистора и конденсатора. При этом будет удобно пользоваться командой Rotate, которая доступна при нажатии правой кнопкой мыши на соответствующем элементе и передвижением элементов и проводов путем выбора и переноса контактов при нажатой левой клавише мыши. Если же файл схемы, описанной в пункте 2.1 отсутствует на накопителях, то можно повторить операции подготовки схемы к работе, описанные в пункте 2.1. Вид созданной схемы приведен на рисунке 2.2.1.

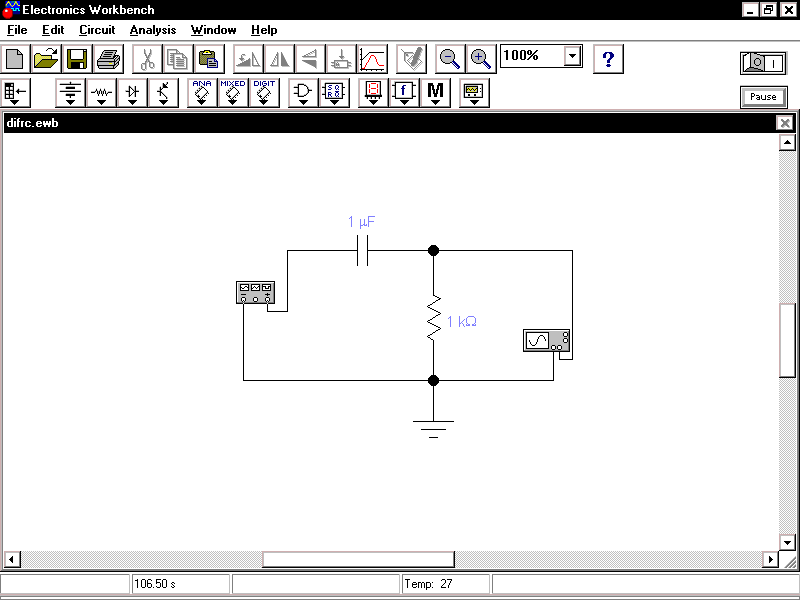

Рисунок 2.2.1 – Дифференцирующая RC - цепь

С дифференцирующей RC – цепью можно проделать те же виды анализа, что были описаны в пункте 2.2. На рисунке 2.2.2. показан сигнал на выходе цепи, а на рисунке 2.2.3. АЧХ и ФЧХ схемы.

Рисунок 2.2.2 – Сигнал на выходе дифференцирующей RC - цепи

После внесения изменений или окончания работ схему можно сохранить, воспользовавшись командой меню File/Save, если нужно сохранить в том же файле, либо File/Save As если нужно сохранить схему под другим именем или в другом каталоге.

Рисунок 2.2.3 – АЧХ и ФЧХ дифференцирующей RC – цепи

Проведение эксперимента Эксперимент №1. Собрать rl - цепь в ппп ew:

Рисунок 2.2.4 – RL - цепь

1. И змерить значения тока и напряжения в цепи с помощью измерительных приборов;

2. Построить осциллограммы сигналов в последовательной RL- цепи;

3. Рассчитать параметры:

• Модуль полного сопротивления RL-цепи при указанных на рисунке 2.2.4. параметрах компонентов на частоте: рад/c;

• Амплитуду и фазу тока: I_m=U_m/|Z|;

• Падение напряжения на сопротивлении и индуктивности: U_r=I_mR

Эксперимент № 2. Собрать в ппп ew схему суммирования и вычитания двух синусоидальных токов:

Рисунок 2.2.5 – Электрическая цепь

1. Измерить значения тока и напряжения в цепи с помощью измерительных приборов;

2. Построить осциллограммы суммирования и вычитания двух синусоидальных токов.

Эксперимент № 3. Собрать rc - цепь в ппп ew

1. Измерить значения тока и напряжения в цепи с помощью измерительных приборов.

2. Построить осциллограммы сигналов в последовательной RC цепи

К онтрольные вопросы

1. Почему методы расчета цепей постоянного тока нельзя использовать для расчета цепей переменного тока? В каких случаях это можно делать?

2. Проведите расчеты и моделирование сложения двух синусоидальных токов при разности фаз токов 60.

3. Сформулируйте закон Ома для участка цепи. Чем отличается от закона Ома для полной цепи?

4. Почему в схеме экспериментов 1 и 2 выбрано такое странное значение частоты - 159,155 Гц?
