6.4. Гайки

Гайка – это изделие, имеющее отверстие с резьбой для навинчивания на болт или шпильку. Гайки классифицируют по форме поверхности, по характеру исполнения, по точности изготовления. По форме поверхности различают гайки шестигранные, круглые, гайки-барашки, гайки корончатые, круглые и др. Основным типом являются шестигранные гайки нормальной высоты (рис. 15).

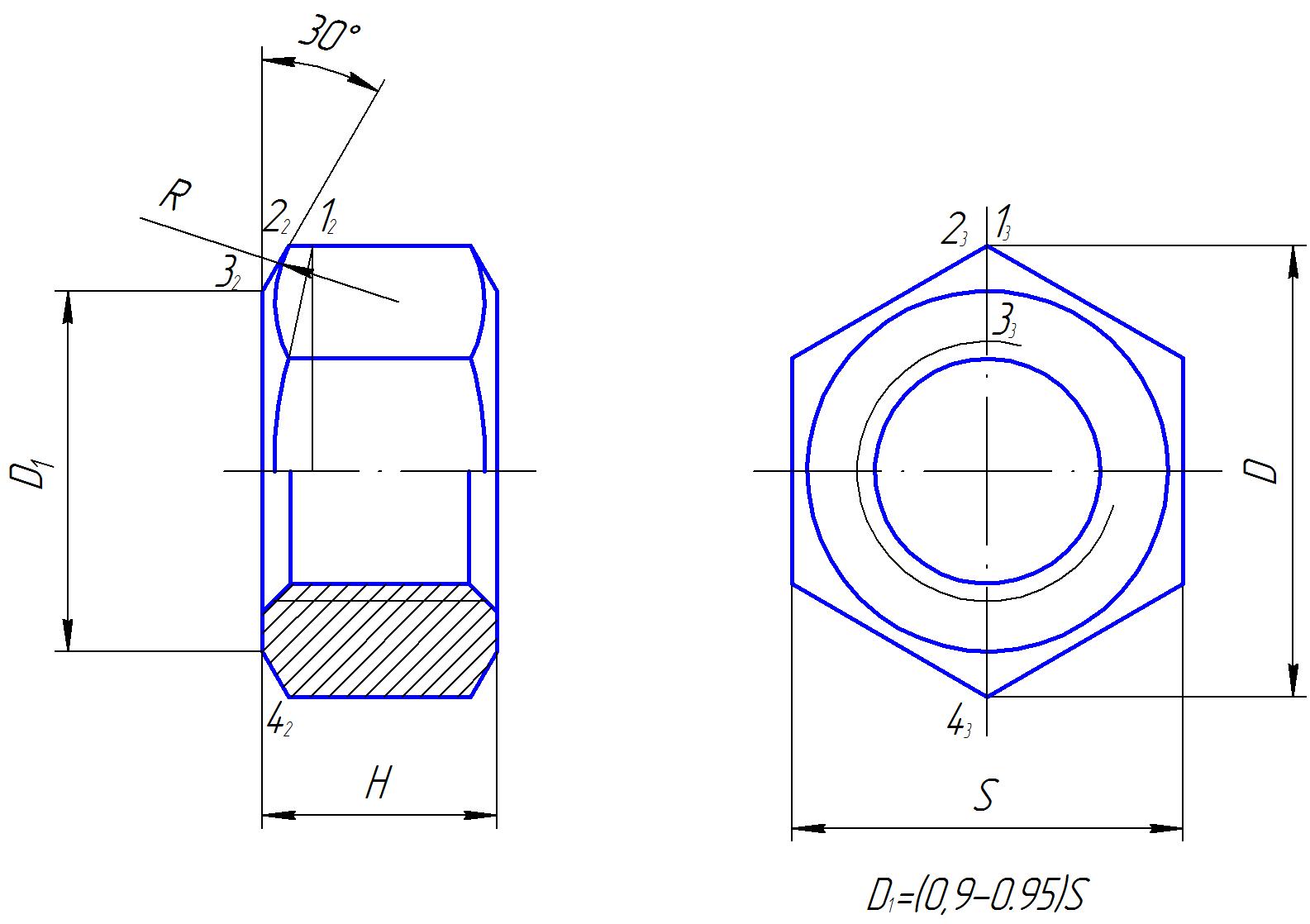

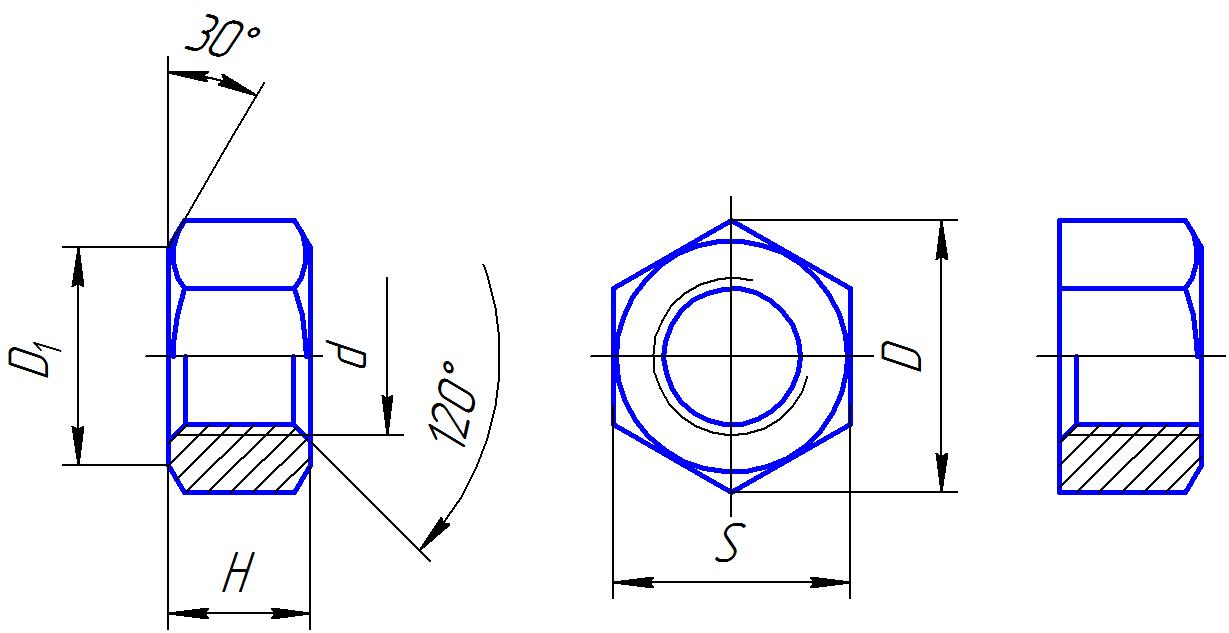

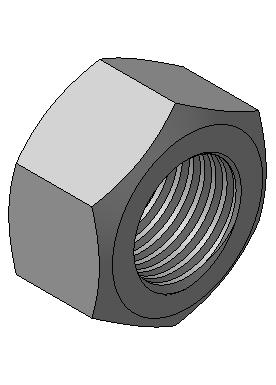

Рис. 15. Гайка и изображение гайки на чертеже

Шестигранные гайки, выпускаются в различных исполнениях, повышенной, нормальной и грубой точности (класс А, В или С); нормальной высоты, низкие, высокие и особо высокие; с нормальным или уменьшенным размером “под ключ”; с крупным или мелким шагом.

Основные стандартные размеры гаек представлены в таблице 7.

Таблица 7

Гайки шестигранные (нормальной точности) ГОСТ 591570
Исполнение 2 Исполнение 1 D1 = (0,9...0,95)S
Шаг резьбы Р d	Крупный	Мелкий	H	S	D
6	1		5	10	10,9
8	1,25	1	6,5	13	14,2
10	1,5	1,25	8	17	18,3
12	1,75	1,25	10	19	20,9
14	2	1,5	11	22	24,3
16	2	1,5	13	24	26,5
18	2,5	1,5	15	27	29,9
20	2,5	1,5	16	30	33,3
22	2,5	1,5	18	32	35,0
24	3	2	19	35	39,6
27	3	2	22	41	45,2
30	4	3	29	46	50,9

Примеры обозначений:

Гайка 2М12×1,25-6Н.12.40Х.016 ГОСТ 5915-70^*,

где 2- исполнение М – метрическая резьба, 12 – номинальный диаметр резьбы, 1,25- мелкий шаг, 6Н- поле допуска, 12- класс прочности, 40Х – марка стали, 016- вид покрытия (цинковое, хромированное), толщиной 6 мкм. Гайка нормальной точности класса В, нормальной высоты (0,8d)-это определяет номер стандарта.

6.5. Шайбы

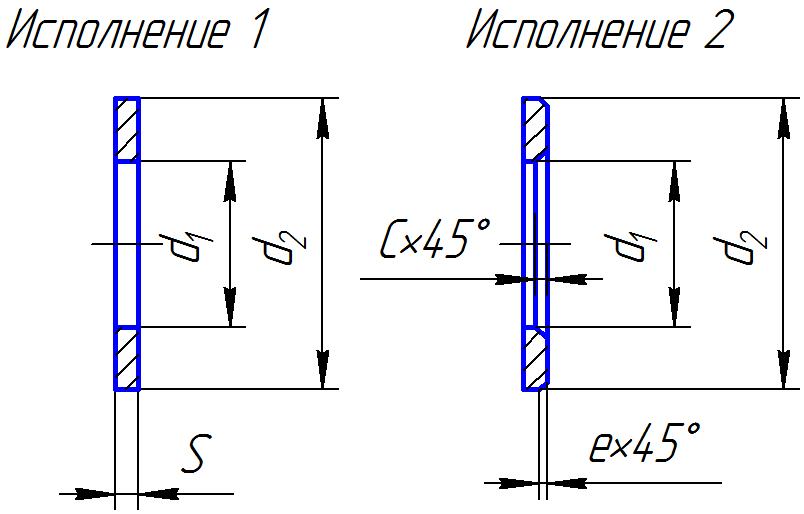

Шайбы применяют в качестве прокладки под крепёжные детали для уменьшения трения, предотвращения самоотвинчивания, а также для предохранения поверхности детали от повреждения при затяжке гайкой и увеличения площади опорной гайки. Кроме того, шайбы способствуют более равномерному распределению давления от болта на соединяемые детали. Различают шайбы круглые (имеют два исполнения) (табл. 8) и квадратные (рис. 16).

Рис. 16. Изображение гайки на чертеже

Исполнение 1 Исполнение 2

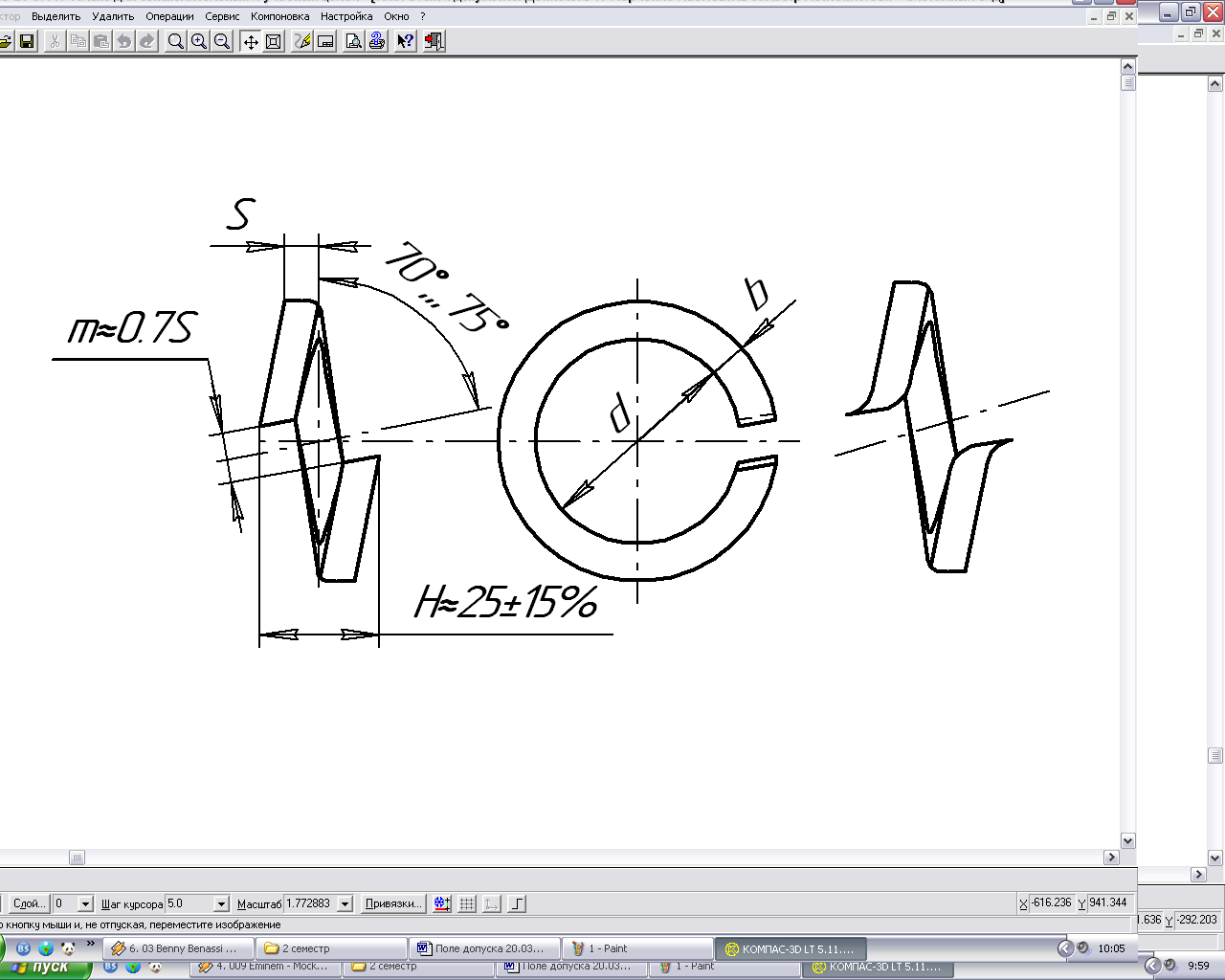

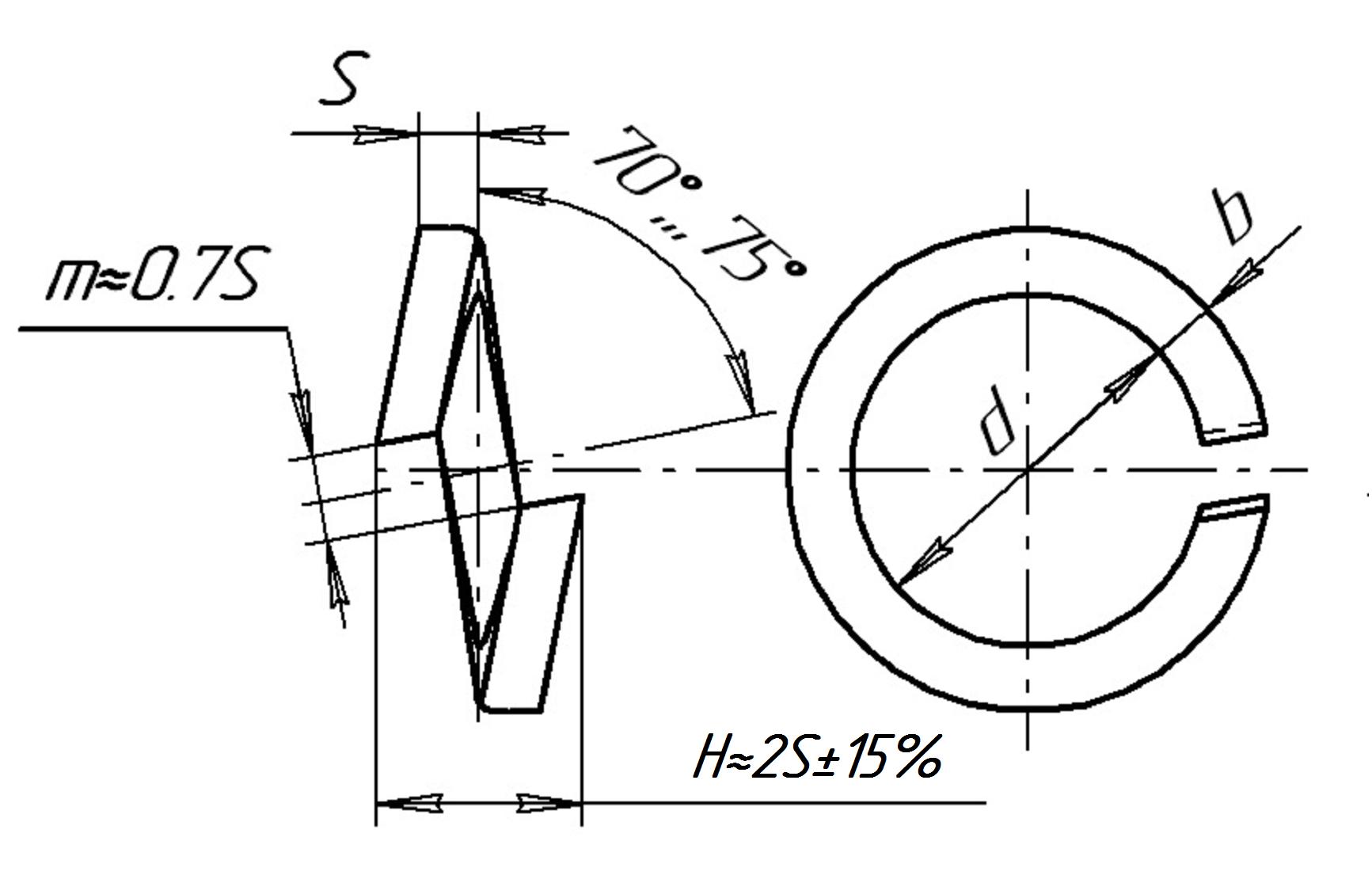

Рис. 17. Пружинные шайбы

Пружинные шайбы выпускают в двух исполнениях четырёх типов: лёгкие (Л), нормальные (Н), тяжёлые (Т), особо тяжёлые (ОТ) (рис. 17).

Изготавливают шайбы вырубкой из листового материала (металла, кожи, резины, пластмассы) или резанием из пруткового металла.

Таблица 8

Шайба плоская (ГОСТ 1137178)
Диаметр резьбы	d1	d2	S	не менее	не более	С
6	6,4	12,5	1,6	0,4	0,8	0,8
8	8,4	17	1,6	0,4	0,8	1,0
10	10,5	21	2	0,5	1,0	1,25
12	13	24	2,5	0,6	1,25	1,25
14	15	28	2,5	0,6	1,25	1,5
16	17	30	3	0,75	1,5	1,5
18	19	34	3	0,75	1,5	1,5
20	21	37	3	0,75	1,5	1,5
22	23	39	3	0,75	1,5	1,5
24	25	44	4	1,0	2,0	1,5
27	28	50	4	1,0	2,0	1,5
30	31	56	4	1,0	2,0	1,5
36	37	66	5	1,25	2,5	1,5

П ример обозначения:

Шайба А 12.01.08 кп.016 ГОСТ 11371-78^*,

где исполнение 1 (не указывают), класс точности – А, для крепёжной детали с диаметром резьбы 12 мм, с толщиной, установленной стандартом, 01- группа материала, из стали марки 08кп (указывают для групп 01, 02, 11, 32, так как каждая из них содержит по две марки стали), 0.16 – вид покрытия (цинковое, хроматированное) и толщина покрытия 6мкм.
