Графическая работа №7 «Генеральный план»

Методические рекомендации по выполнению графической работы №7

«Генеральный план»

На формате листа А4 при помощи программы AutoCAD (или иной компьютерной программы) выполнить изображение генерального плана участка (социального объекта: больницы, школы, детского сада) или частного владения. Перед началом работы проанализировать границы и форму земельного участка, установить его площадь. Определить ориентацию участка относительно сторон света. Подобрать масштаб изображения. Установить количество строений, их назначение и форму. Определить размер основного и всех остальных сооружений на участке, их ориентацию относительно сторон света. Установить расположение и характер зеленых насаждений, цветников, клумб, водоемов и пр. Проанализировать дорожно-тропиночную сеть на участке и подъездные пути.

Вычертить план участка применяя примитивы, залить цветом, распечатать.

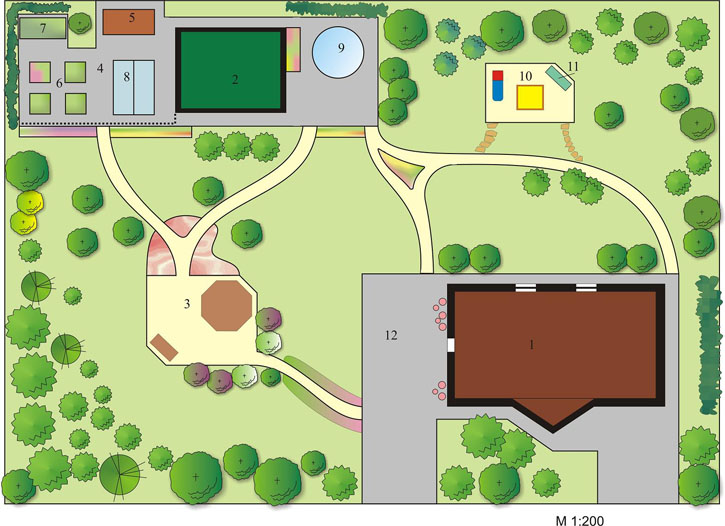

Рис. 72. Пример выполнения генерального плана

Вопросы для самопроверки к теме 1

1. Что называют чертежом? Где применяются чертежи?

2. Для чего установлены единые правила выполнения и оформления чертежей? Какими государственными документами они определяются?

3. Перечислите инструменты необходимые для выполнения чертежа.

4. Как называется чертеж, выполненный от руки, без применения чертежных инструментов?

5. Чем определяется размер шрифта?

6. Чему равна высота строчных букв по сравнению с прописными?

7. От чего зависит выбор толщины линии обводки видимого контура?

8. Какого начертания и какой толщины проводят линии осевые, центровые, выносные, размерные и невидимого контура?

9. Где размещают основную надпись чертежа? Какие сведения в ней указывают?

10. В каких единицах измерения проставляют размерные числа на чертежах?

11. На каком расстоянии от контура рекомендуется проводить размерные линии?

12. В каких случаях стрелку размерной линии заменяют точкой или штрихом?

13. Как располагают цифры размеров угла?

14. Какие условные знаки применяются при проставлении размеров?

15. Как обозначают масштаб на чертеже? Какие масштабы установлены стандартом?

К теме 2

1. Что называется сопряжением?

2. Перечислить основные элементы сопряжения.

К теме 3

1. Что называют проецированием?

2. Назовите элементы проецирования.

3. Как получают чертеж предмета проецированием на две, три плоскости?

4. Как расположены относительно друг друга плоскости проекций, как они называются, как обозначаются?

5. Назовите оси координат и укажите, какие размеры детали по ним откладываются?

6. Как называют изображения предмета на плоскостях V, H, W?

7. Какое изображение на чертеже основное? Как оно называется?

8. Как осуществляется на чертеже проекционная связь?

9. Какие геометрические тела можно задать одной, двумя проекциями?

10. Какое количество изображений предмета на чертеже можно считать необходимым и достаточным?

11. Какие применяются условные знаки и надписи, характеризующие геометрическую форму предмета?

12. Что называется эскизом?

13. Что называется аксонометрической проекцией?

14. Перечислите сходство и различие аксонометрических проекций.

15. Как строится овал в изометрической проекции?

16. Что называется техническим рисунком? Что повышает его наглядность?

17. Что называется разверткой?
