Тема 6. Строительное черчение

Рис. 61. Конструктивные элементы здания

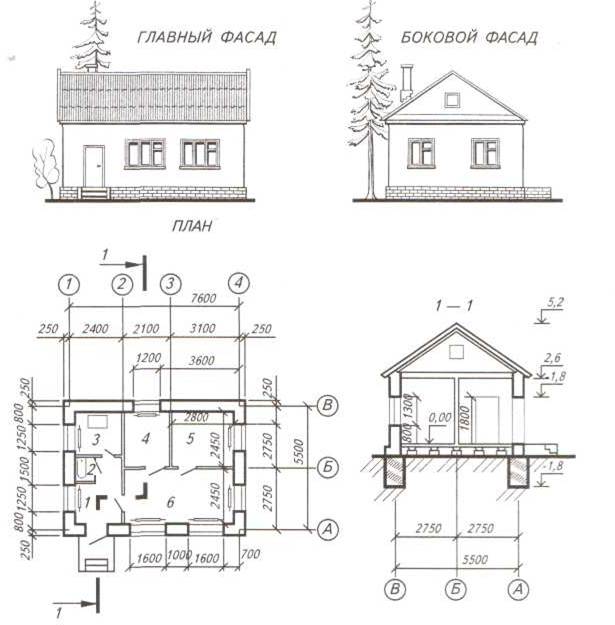

Рис. 62. Строительный чертеж одноквартирного жилого дома

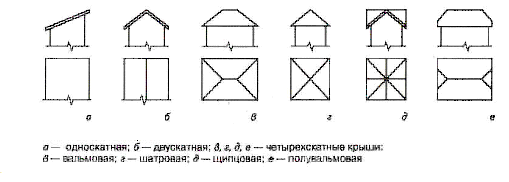

Рис. 63 Типы скатных крыш

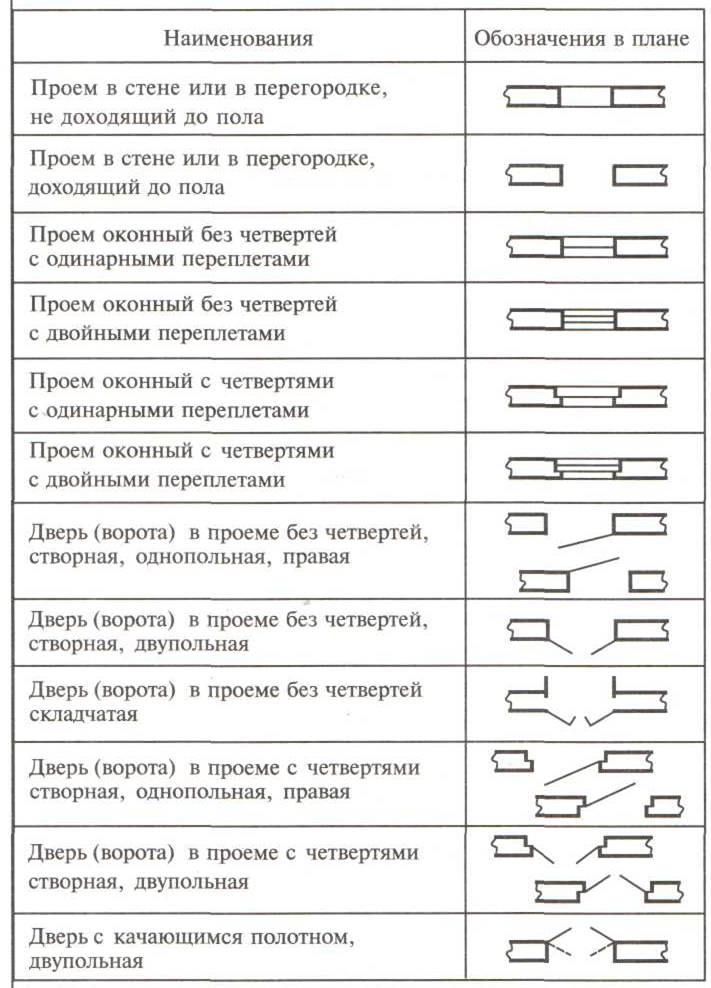

Рис. 65. Обозначение оконных и дверных проемов

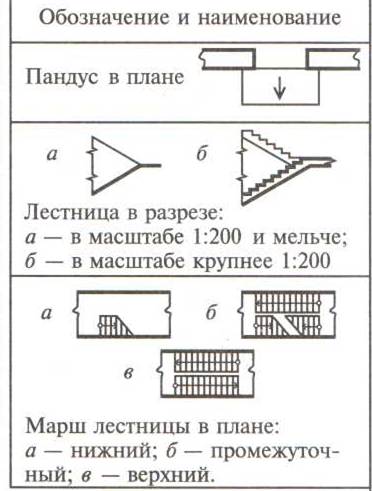

Рис. 64. Обозначение лестничных пролетов

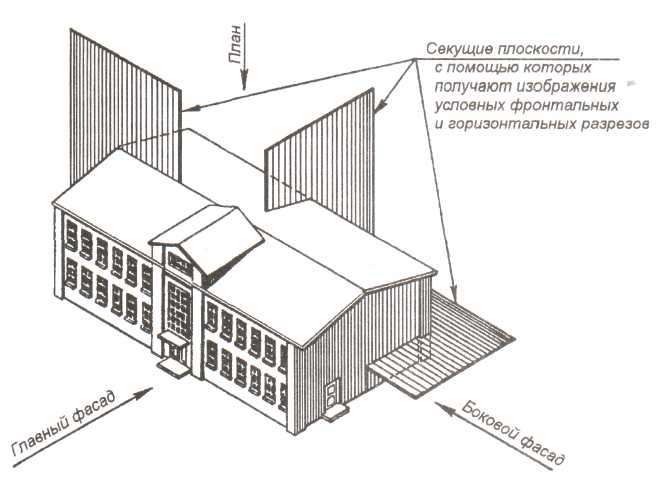

Рис. 66.План, фасад, разрез здания

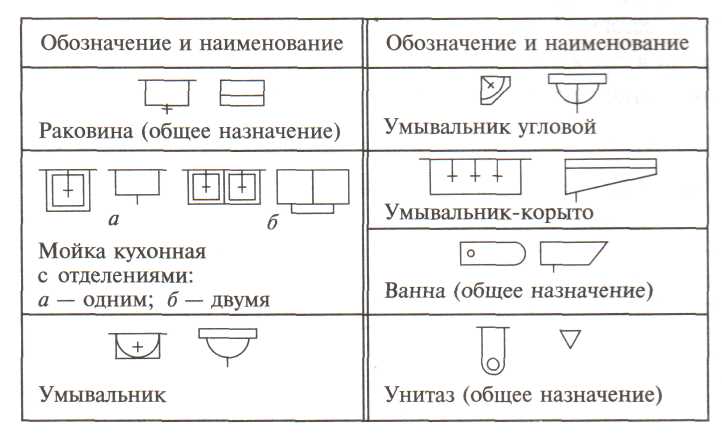

Рис. 67. Обозначение сантехники

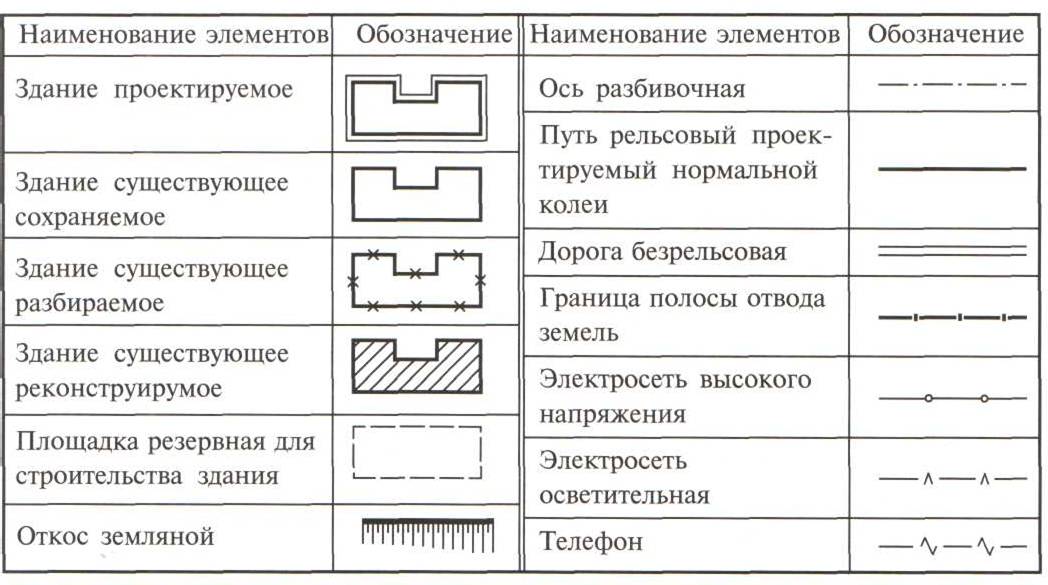

Рис. 68. Условные изображения для вычерчивания генеральных планов

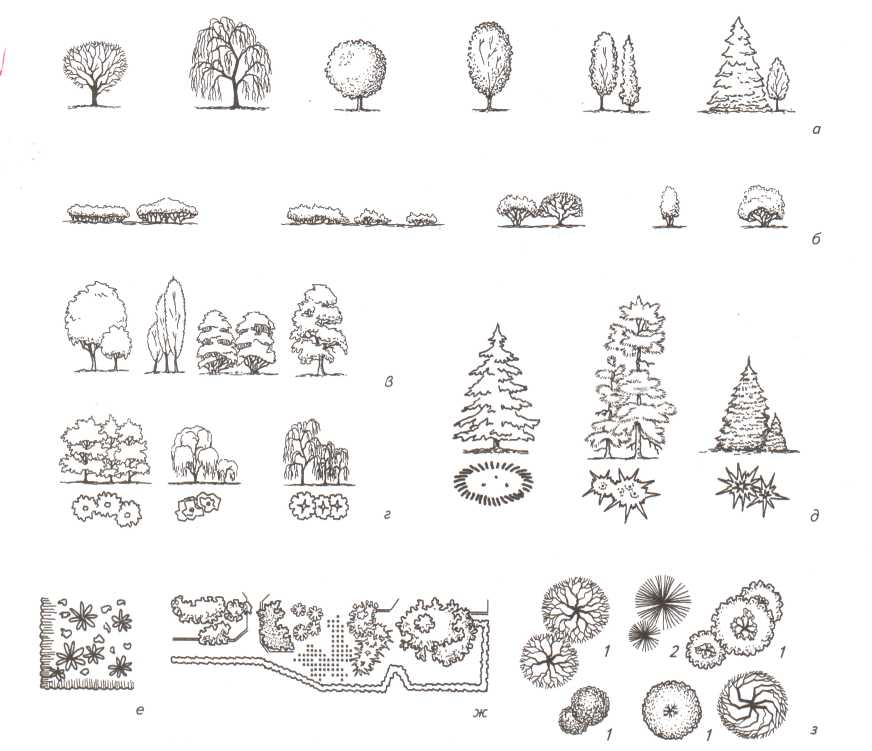

Рис. 69. Условное изображение на генплане деревьев

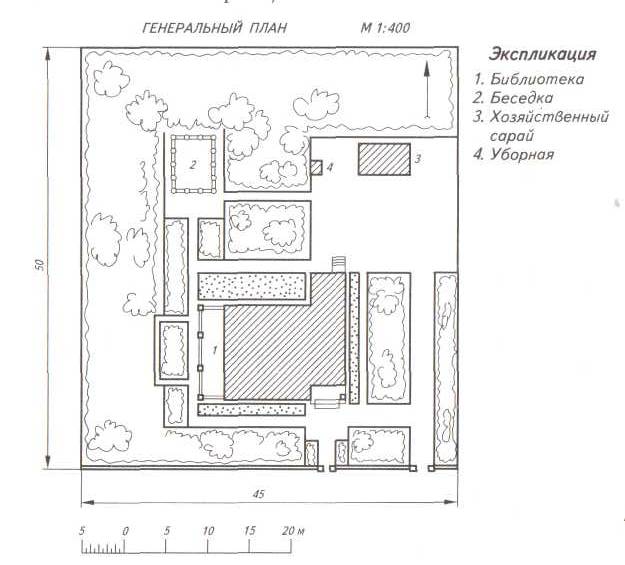

Рис. 70. Генеральный план сельской библиотеки

Контрольное задание №7. Прочитать архитектурно – строительный чертеж (рис. 47)

1. Наименование и назначение здания.

2. Какими изображениями оно представлено на чертеже, характеристика направления и положения секущих плоскостей (по фасаду, плану, разрезу).

3. Анализ формы здания, количества этажей и характера крыши (по фасаду, плану, разрезу).

4. Габаритные размеры здания (длина, ширина, высота) и его площадь (по плану и разрезу).

5. Отделка поверхностей здания (стен), материал для покрытия крыши (по фасаду).

6. Количество оконных проемов, их характеристика, размеры (по фасаду, плану, разрезу).

7. Характеристика входа в здание, его конструктивные особенности: крыльцо, навес, ступени и пр., размеры (по фасаду, плану, разрезу, экспликации).

8. Несущие стены здания, их маркировка (обозначение разбивочных осей) по длине и ширине; перегородки (по плану, фасаду, разрезу).

9. Количество помещений в здании, их назначение, взаимное расположение, площадь и оборудование: сантехника, мебель (по плану, экспликации).

10. Высота помещений - комнат, чердака, подвала (разрез).

11. Количество и характер дверных проемов во внутренних стенах здания, в какую сторону открываются двери, их размеры (по плану, разрезу).

Графическая работа №6 «Строительный чертеж»

Методические рекомендации по выполнению графической работы №5

Начинайте вычерчивать с главного фасада здания. Чертеж фасада выполняют в масштабе 1:20; 1:25; 1:50; 1:100; 1:200; 1:500. На фасаде показать внешний облик здания, расположение окон, дверей, балконов, и т.п. Основанием фасада служит сплошная утолщенная линия, толщиной примерно 0,8 – 1,0 мм.

Последовательность построения:

-Тонкими линиями вычертить контур здания, оконные и дверные проёмы, балконы, плиты козырьков над входами, карниз и другие архитектурные элементы фасада;

-Показать положение уровня земли, цоколя здания, подоконников, конька крыши;

-На чертеже фасада по указанию педагога возможно построение теней от выступающих архитектурных элементов.

Вычерчивание плана дома:

-Тонкими штрихпунктирными линиями нанести сетку координационных осей;

-Вычертить все наружные и внутренние стены (с учётом привязки стен к координационным осям), перегородки и колонны, если они имеются;

-Произвести разбивку оконных и дверных проёмов в наружных и внутренних стенах и перегородках, условно показать открывание дверей, вычертить санитарно-технические приборы и нанести необходимые выносные и размерные линии;

-После исправлений и доработки обвести чертеж;

-Нанести размеры с внешней стороны стен и промаркировать координационные оси. Первая размерная линия проводится на расстоянии 17-24 мм от контура плана. Диаметр кружков 6–12 мм. Для маркировки осей применить арабские цифры 1, 2, 3 и т. д. Для маркировки осей на стороне здания использовать прописные буквы русского алфавита А, Б, В и т. д.

Вычерчивание разреза здания:

-Если мысленно рассечь здание вертикальной секущей плоскостью и удалить его переднюю часть, а оставшуюся часть здания спроецировать прямоугольно на профильную плоскость проекций, то полученное на ней изображение и будет разрезом 1-1 этого здания. Секущую плоскость разреза показывают на плане разомкнутой линией со стрелками на концах, показывающей направление проецирования и взгляда наблюдателя. Около стрелок ставят прописные буквы, а на самом разрезе делают надпись по типу «Разрез А-А»;

-Разрезы сделать по наиболее важным конструктивным частям здания, оконным и дверным проемам;

-Нанести тонкими линиями контуры наружных и внутренних стен (с учетом привязки их к координационным осям), перегородок, которые попадают в разрез, а также толщину междуэтажных и чердачного перекрытий и крыши;

-Наметить в наружных и внутренних стенах и перегородках оконные и дверные проёмы, а также видимые дверные проёмы и другие элементы, расположенные за секущей плоскостью.

-Произвести окончательную обводку, проставить высотные отметки, удалить лишние линии. С внешней стороны разреза высотные отметки проставить только для уровня земли, уровня крыльца, свеса крыши, трубы, конька крыши. Внутри здания проставить отметки уровней пола всех этажей, уровни этажных и промежуточных площадок.

Наиболее характерные ошибки:

1. Фасад, план, разрез изображены не во взаимосвязи.

2. На плане и разрезе не проставлены размеры.

3. Неверно проставлены размеры здания по осям и по высоте.

4. Не проставлены площади комнат.

5. Отсутствует обозначение разреза

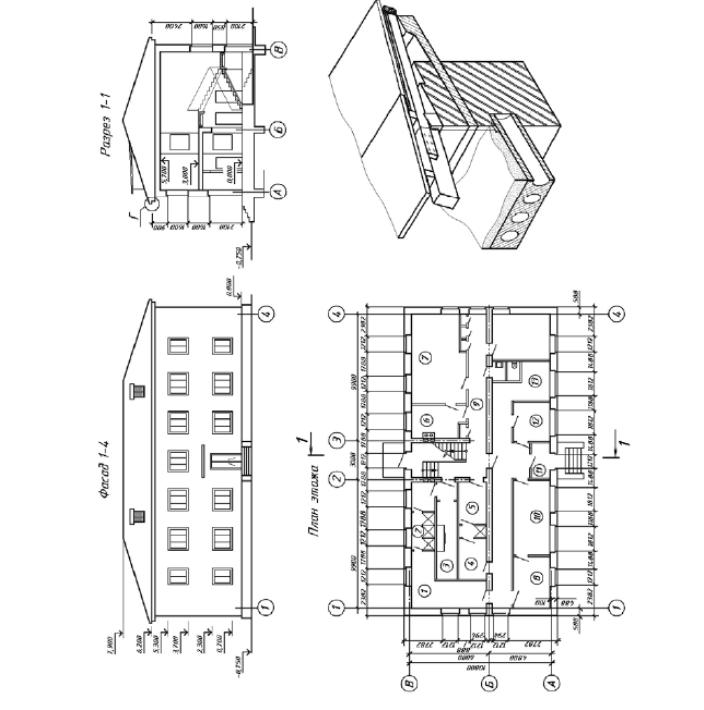

Рис. 71. Пример выполнения строительного чертежа
