Тема 5 Машиностроительное черчение

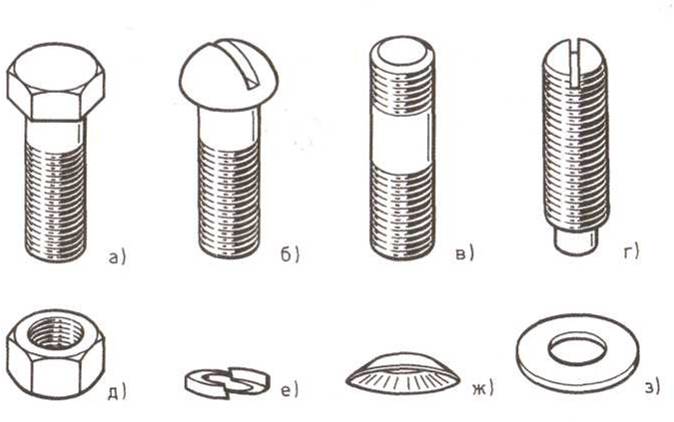

Рис. 45. Основные виды разъемных соединений

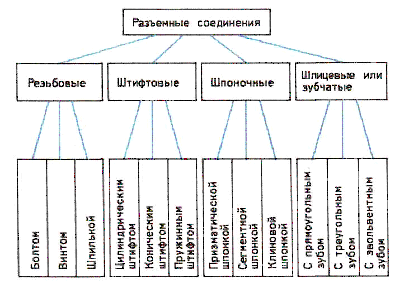

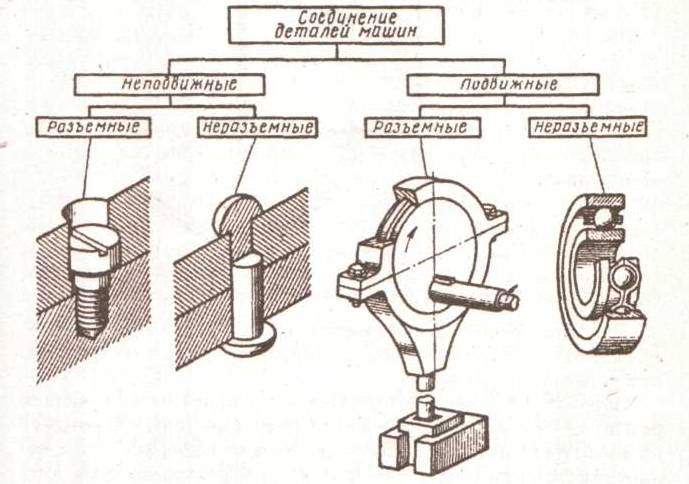

Рис. 46. Классификация соединений

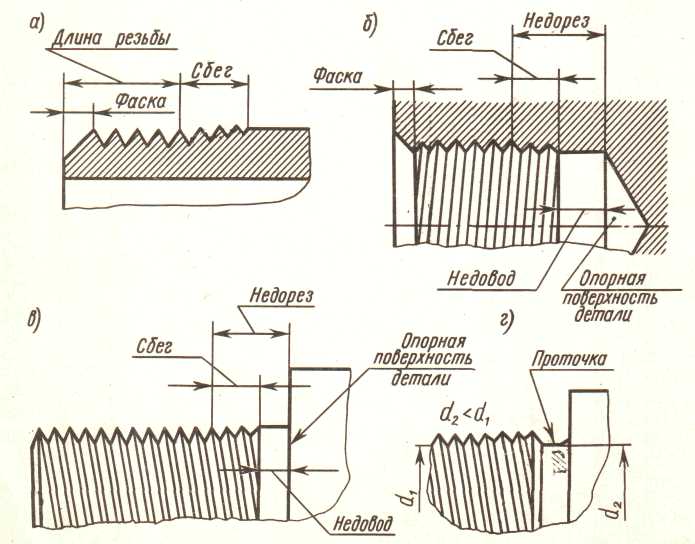

Рис. 47. Конструктивные элементы резьбовых соединений

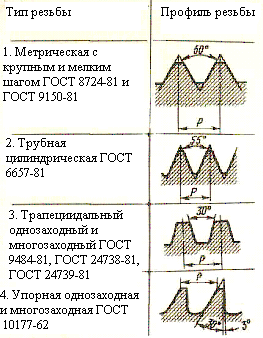

Рис. 48. Типы резьб по профилю

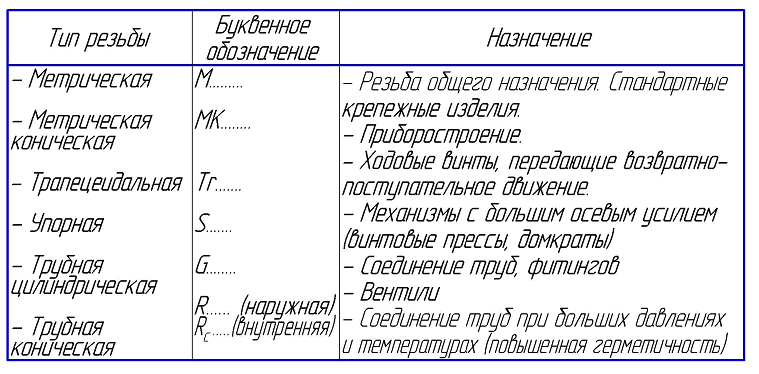

Таблица 4.

Т ипы резьб по назначению

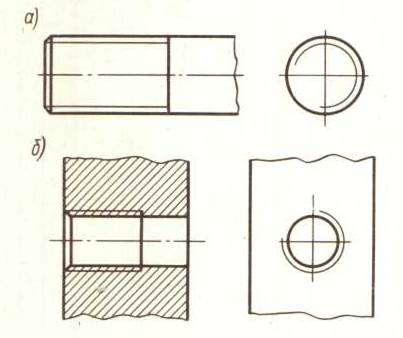

Рис. 49. Условно – схематическое изображение резьбы

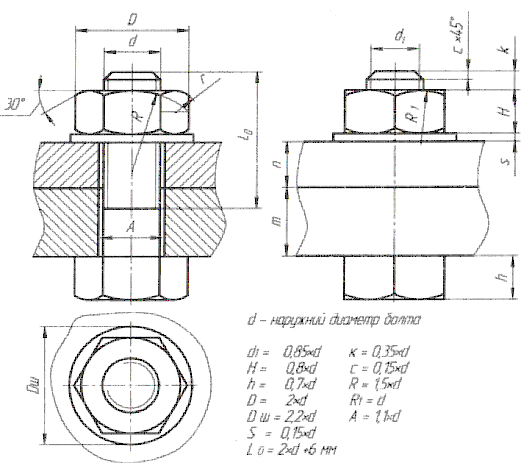

Рис. 50. Условное соотношение размеров для выполнения чертежа болтового соединения

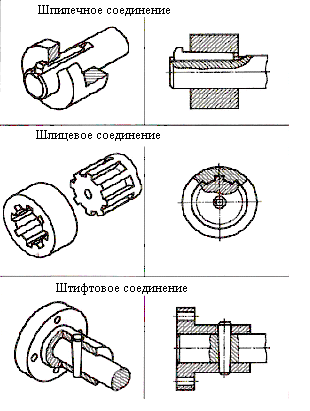

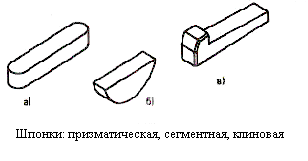

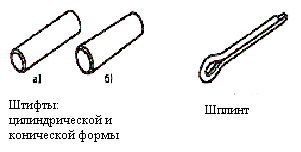

Рис. 51. Нерезьбовые разъемные соединения

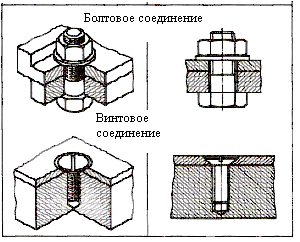

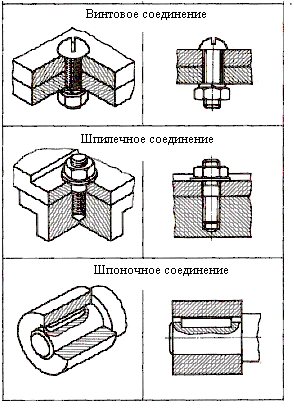

Рис. 52. Наглядное изображение разъемных соединений

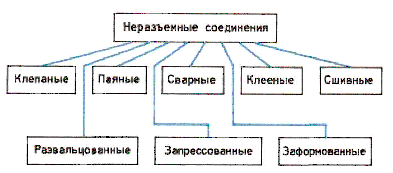

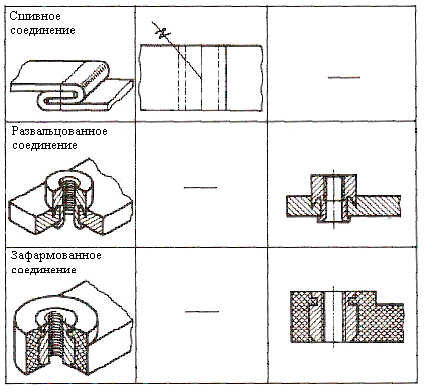

Р ис. 53 Типизация неразъемных соединений

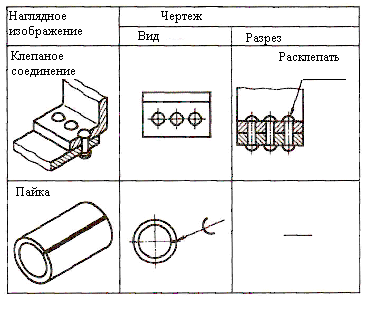

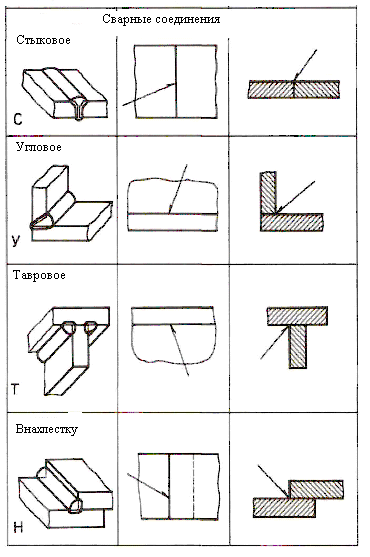

Рис. 54. Наглядное изображение неразъемных соединений

Контрольное задание № 5.

Вставить стандартные соединения (болт, шпильку, винт) по месту

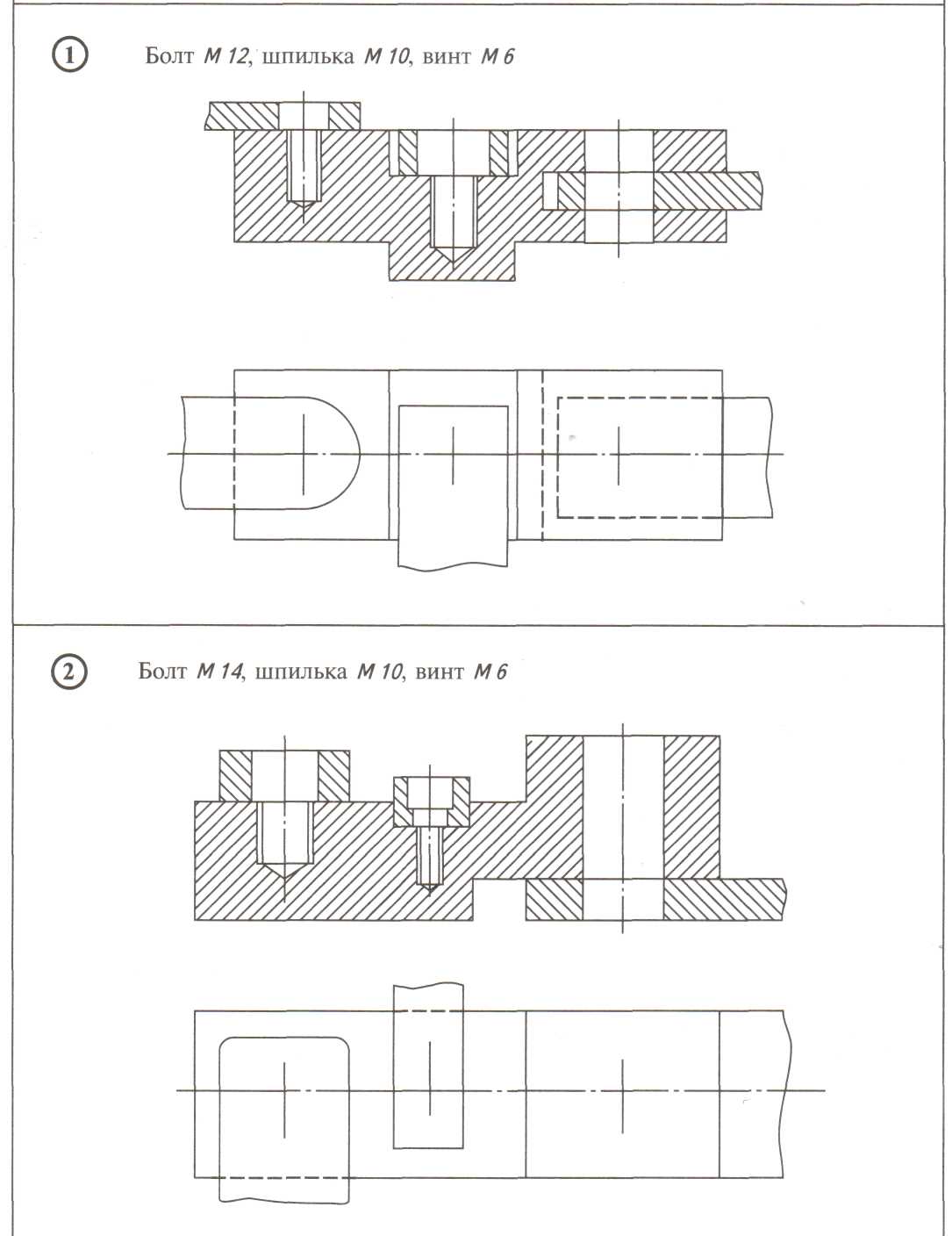

Рис.55. Соединяемые детали

Контрольное задание № 6.

Прочитайте чертеж с помощью следующих вопросов:

1. Как называется деталь?

2. Из какого материала она изготовлена?

3. Какие виды даны на чертеже?

4. Сочетанием каких геометрических тел определяется форма детали?

5. Каковы габаритные размеры детали?

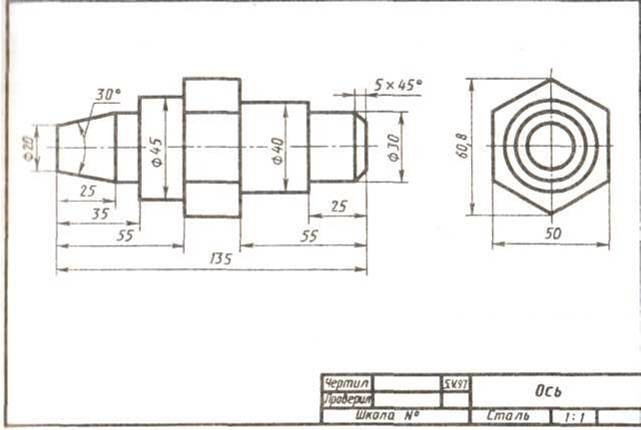

Рис.56. Рабочий чертеж

Элемент	№
Лыска
Ласточкин хвост
Ребро
Буртик
Торец
Бобышка
Фаска
Паз
Скос
Проточка
Галтель
Гофр

Тест №7.

Назвать часть детали

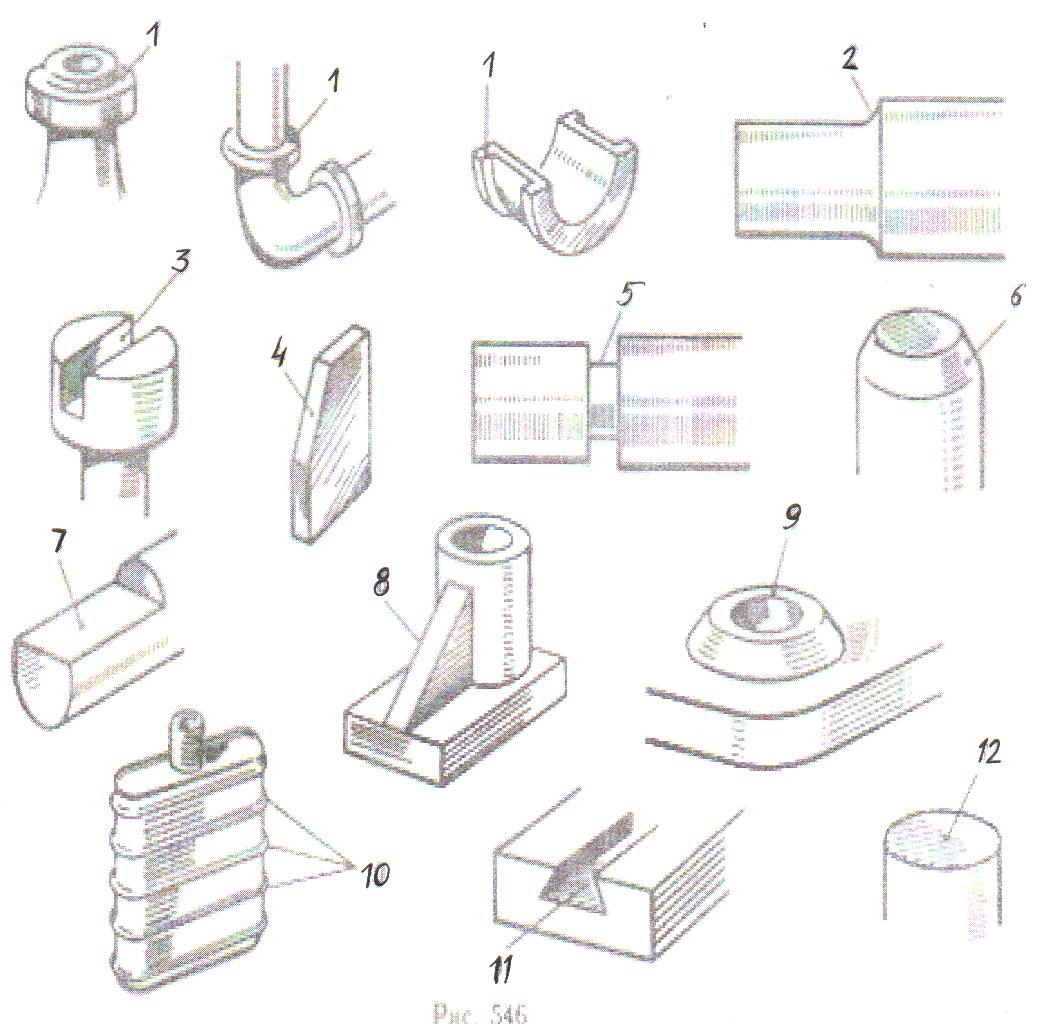

Рис.57. Детали механизмов

Схемы

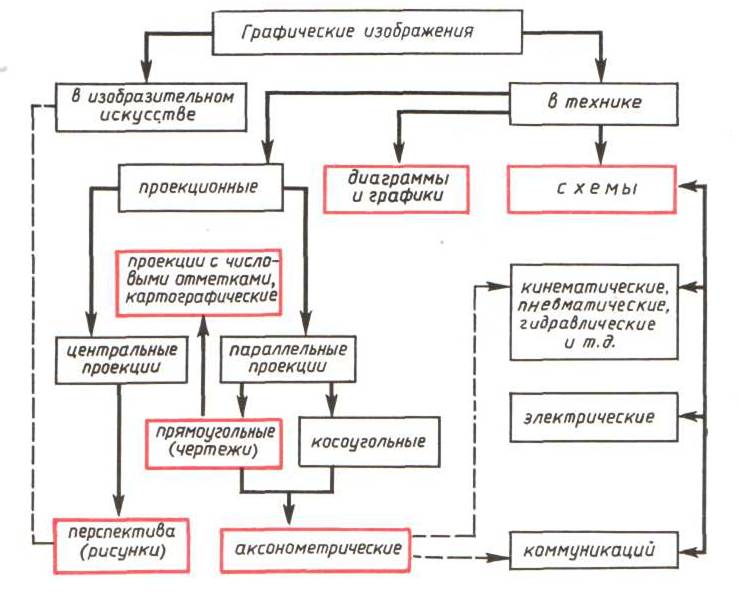

Рис. 58. Классификация графических изображений

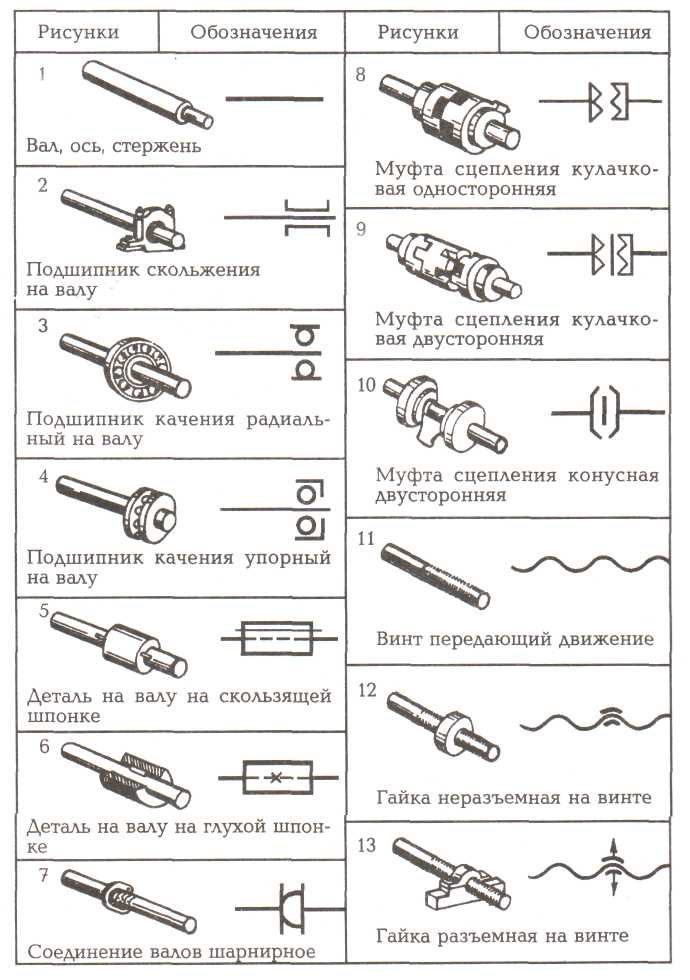

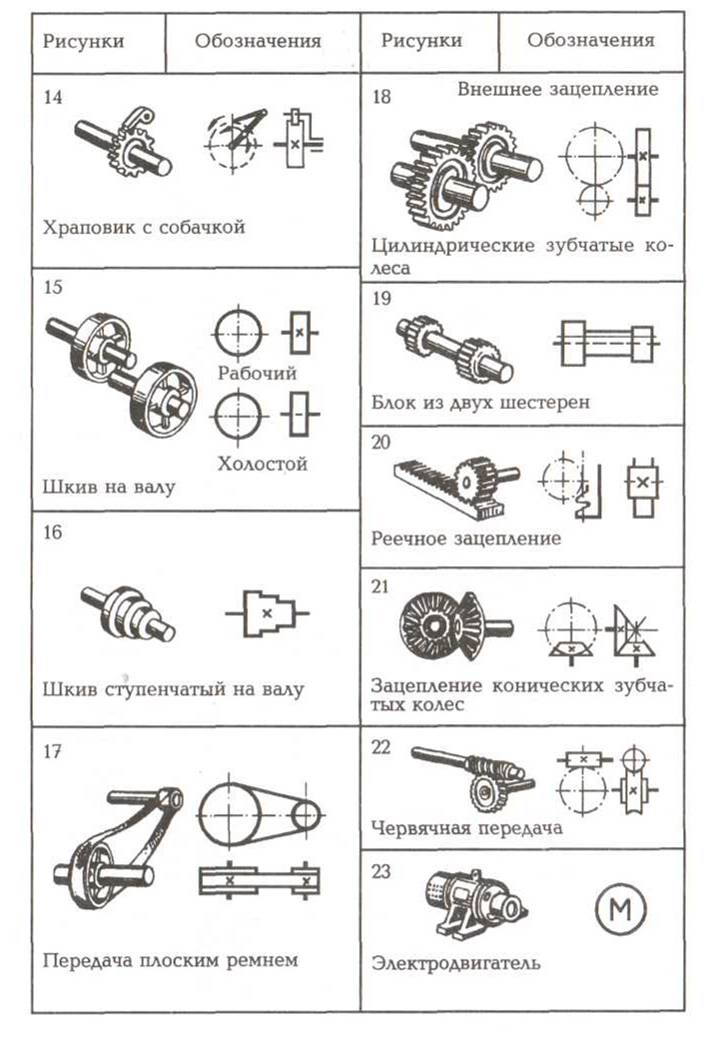

Рис. 59 Условные обозначения на кинематических схемах

Графическая работа №5 «Разъемные и неразъемные соединения»

Методические рекомендации по выполнению графической работы №5

На листе формата А3 вычертить пять изображений разъемных соединений: шпилькой, болтом, винтом, шпонкой и штифтом, а также одно неразъемное соединение на выбор: пайка, сварка, склеивание, клепка. Соединения необходимо вычертить совместно со смежными деталями. Смежные детали штрихуют с наклоном линий штриховки в разные стороны. Стандартные детали: болт, шпильку, шайбу, гайку показывают не расеченными без учета и нанесения размеров. Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии. Основная надпись (рис.5, вариант2)

Наиболее характерные ошибки:

1. Неправильно обозначена резьба на стержне в глухом отверстии.

2. Нет границы резьбы.

3. Неправильно изображена резьба на фаске.

4. Не выдержано расстояние между тонкими и сплошными линиями при изображении резьбы.

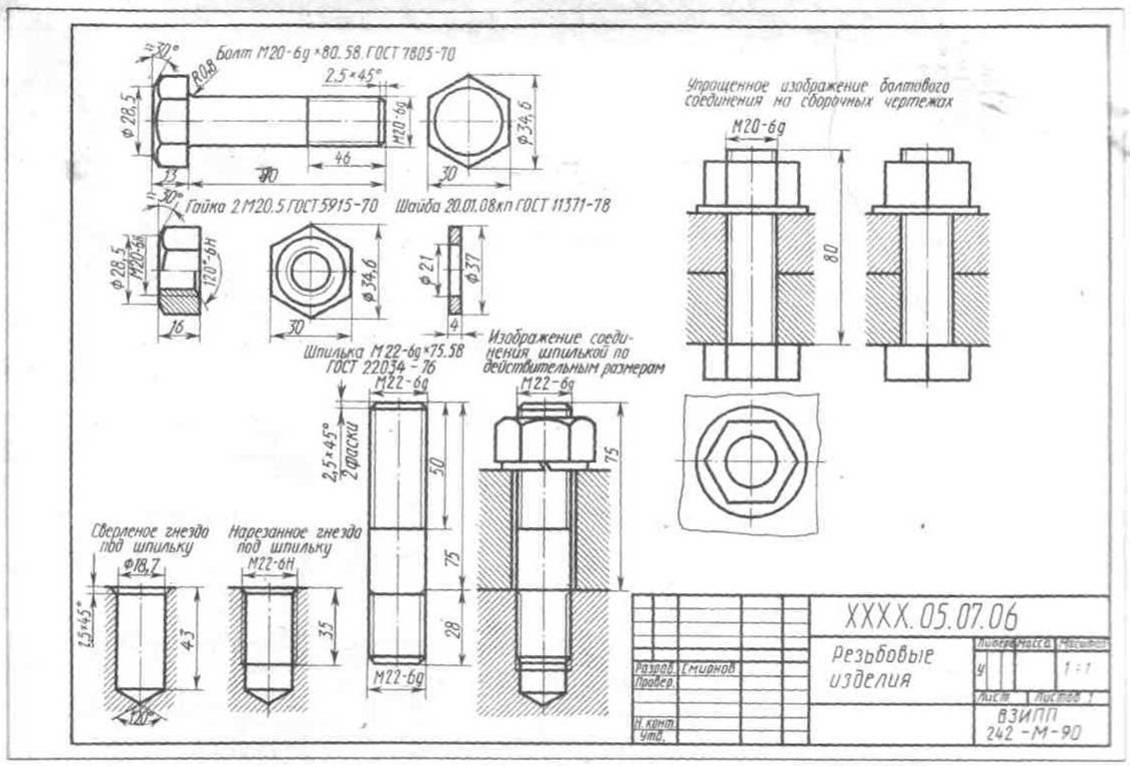

Рис. 60 Пример выполнения соединений
