Графическая работа №3 «Три вида и аксонометрия группы геометрических тел»
Методические рекомендации к графической работе №3
Ознакомьтесь с карточкой-заданием на которой изображена группа геометрических тел. Группа тел представлена горизонтальным видом и видом сверху. Габаритные размеры указаны. Необходимо вычертить недостающий третий вид, а также аксонометрическую проекцию композиции.
На первом этапе необходимо определить композицию чертежа. Разделить плоскость чертежа формата А3 на четыре части. В нижней левой вычертить вид сверху (начать именно с него), в верхней левой части – вид спереди, в правой верхней части – вид сбоку. На дополнительном листе формата А4 вычертить аксонометрию группы геометрических тел. Для вычерчивания вида сбоку использовать дополнительную линию. Обвести чертеж сплошной толстой линией. Основная надпись по размерам (рис.5, вариант 1)
Наиболее характерные ошибки:
Неверное расположение видов на чертеже.
Не выдержаны размеры геометрических тел.
Неверное изображение в аксонометрической проекции плоских фигур. (треугольника, шестиугольника, овала), лежащих в основании объемных тел
Потеря невидимых линий на всех видах.
Отсутствие штрих-пунктирных (осевых и центровых) линий.

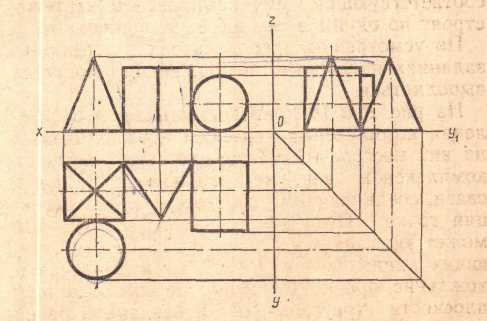

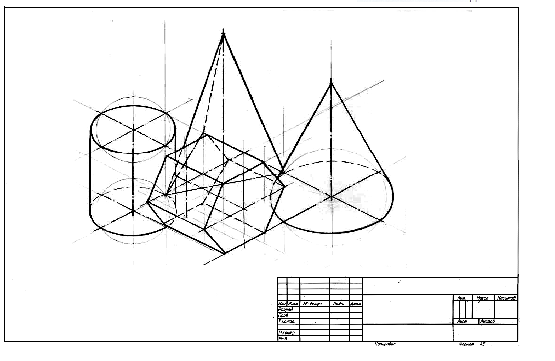

Рис. 27. Пример выполнения группы геометрических тел
Тема 4. Сечения и разрезы
Рис.

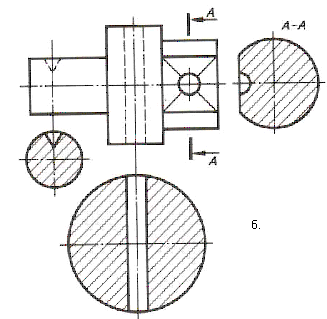

28. Наложенное сечение

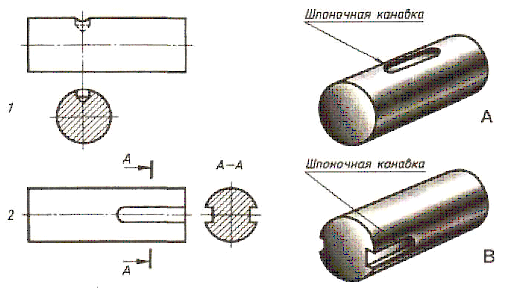

Рис. 29. Вынесенное сечение
Рис.30. Частные виды сечений

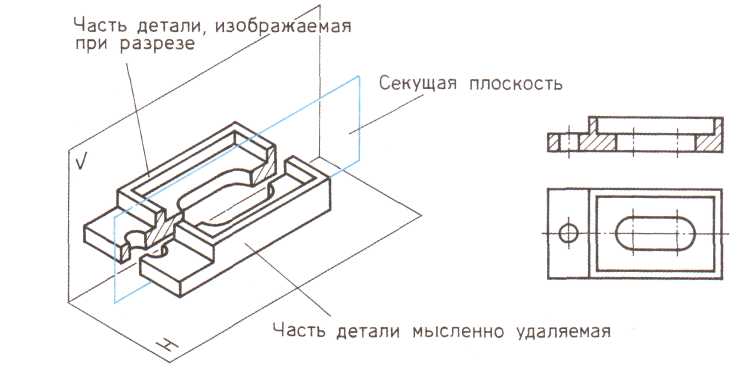

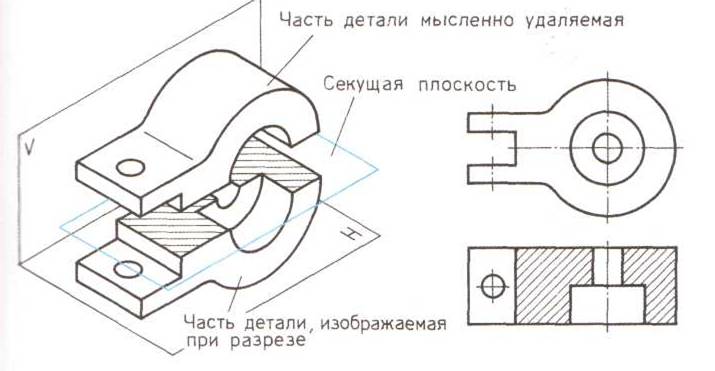

Рис. 32. Горизонтальный разрез

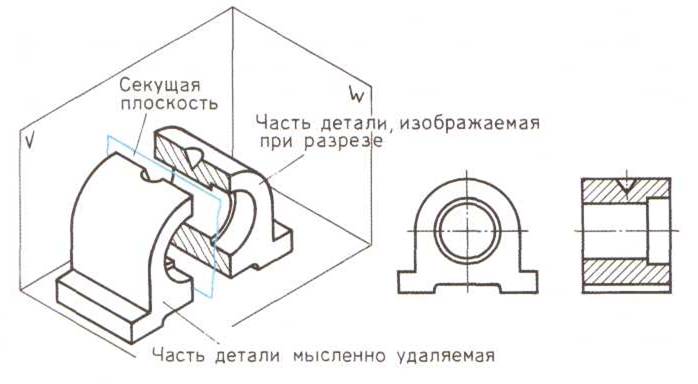

34. Профильный разрез

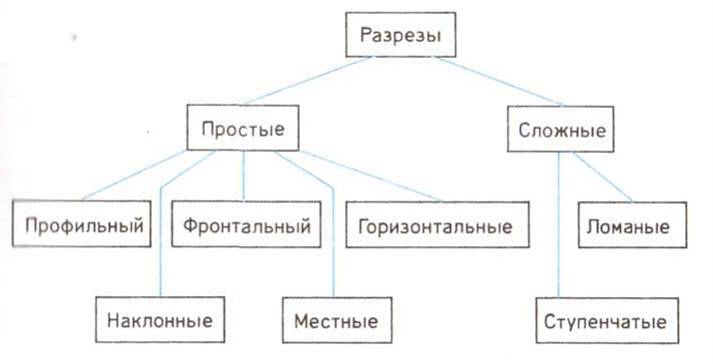

Рис.31. Классификация разрезов
Рис. 33. Фронтальный разрез

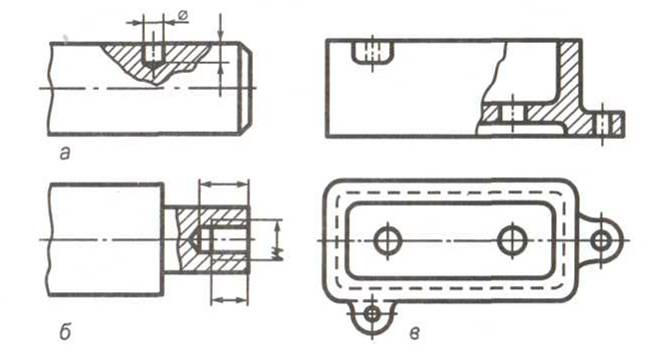

Рис. 35. Местный разрез
Рис. 36. Ступенчатый разрез

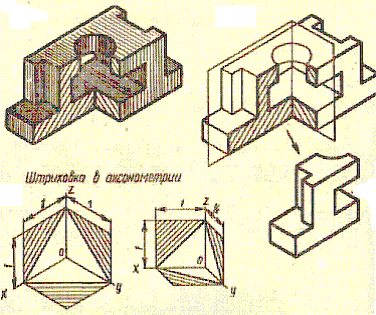

Рис. 37. Разрез в аксонометрии

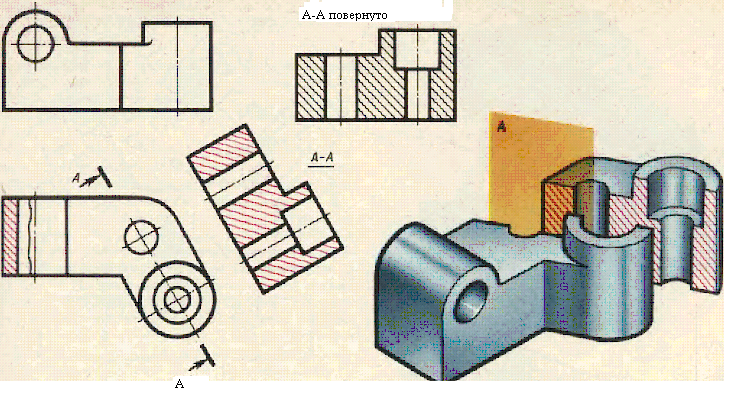

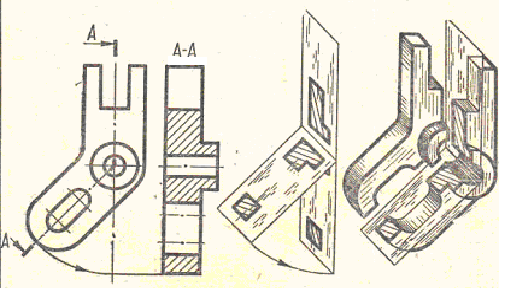

Рис. 38. Ломаный разрез Рис. 39 Наклонный разрез

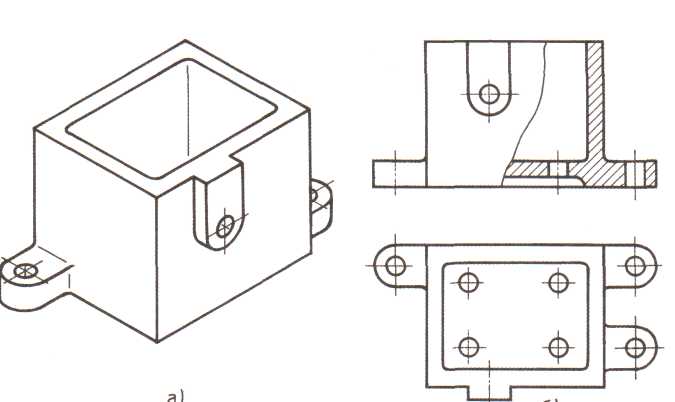

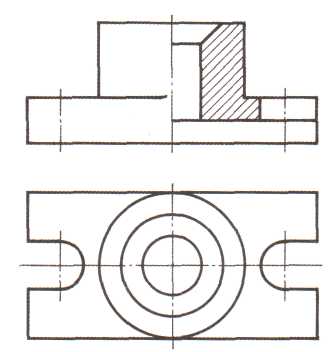

Рис. 40. Соединение половины вида и
половины разреза
Рис.41. Соединение частей вида и разреза

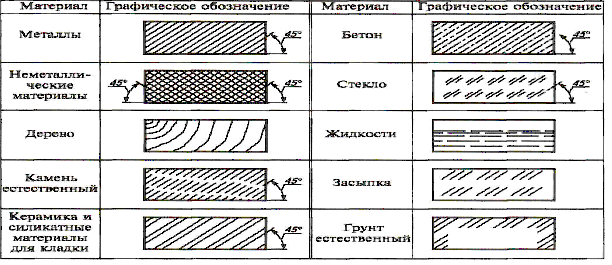

Рис. 42. Графическое обозначение материалов в сечении

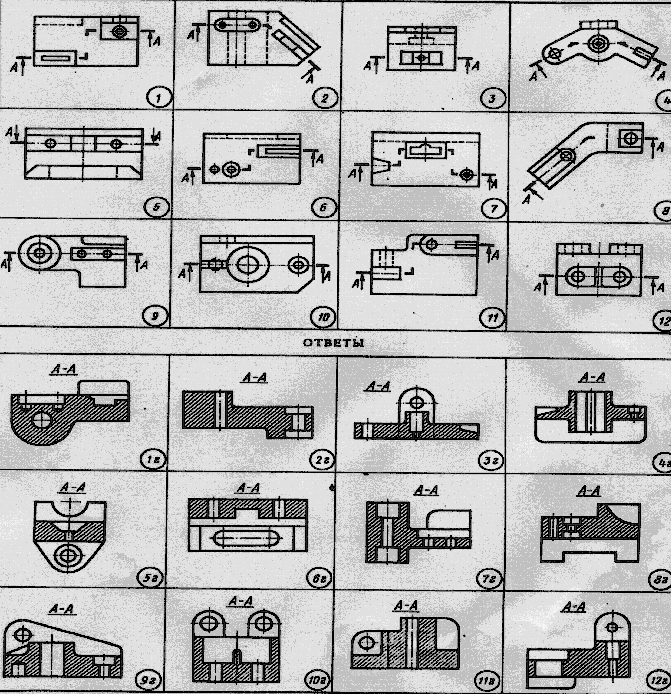

Тест № 6 (творческий).
Подобрать соответствие вида сверху (1-12) и разреза (1г-12г)
Рис.43. Сложные разрезы
Графическая работа №4 «Разрезы»
Методические рекомендации по выполнению графической работы №4
Вычертить три вида и аксонометрическую проекцию детали. Затем выполнить разрезы: фронтальный, горизонтальный и профильный и вырез ¼ части детали, выполненной в аксонометрии. Обозначить простые разрезы, если это необходимо. На разрезы нанести штриховку.
Для линии, обозначающей секущую плоскость, применить разомкнутую линию со стрелками направления взгляда и буквами с наружной стороны стрелок. Стрелки должны наноситься на расстоянии 2-3 мм от конца штриха; начальный и конечные штрихи не должны пересекать контур изображения. Разрез (обычно совмещенный с тем или иным видом) должен быть отмечен надписью букв соответствующей секущей плоскости по типу "А - А" (всегда двумя буквами через тире, без подчеркивания). Если секущая плоскость совпадает с плоскостью симметрии предмета в целом, то для горизонтальных, фронтальных и профильных разрезов положение секущей плоскости не отмечается и разрез надписью не сопровождается.
Наиболее характерные ошибки:
Неправильно выбран главный вид для детали.
Отсутствуют осевые линии.
Отсутствует проекционная связь между видами.
Разрезы выполнены не рационально.
Линии штриховки нанесены под углом, отличным от 45°, неодинаковая штриховка на различных проекциях одной и той же детали.
Отсутствуют габаритные размеры, не соблюдены принципы простановки размеров.
Часто изображаются невидимые линии, которые на разрезе указываться не должны.
Неправильное обозначение секущих плоскостей.
Рис. 44. Пример выполнения разреза детали
