Графическая работа №1 «Титульный лист»

Методические рекомендации по выполнению графической работы №1.

Для выполнения чертежей необходимо иметь чертежные инструменты: карандаши различной твердости (для проведения тонких линий Т, для сплошных основных линий - ТМ); линейку мерительную; угольники с углами 30-60-90; готовальню (включающую круговой циркуль, циркуль-измеритель, кронциркуль для проведения дуг и окружностей малого радиуса); ластик, лекала, рейсшину и т.д. Бумага чертежная выбирается самостоятельно, и от ее качества зависит качество чертежа.

Задание выполняется на листе формата А3. Сначала вычерчивается рамка (см. рис.3). Далее легким нажимом карандаша намечаются строки для надписей в соответствии с размером шрифта. Номер шрифта соответствует высоте (h) прописной буквы. Например, шрифт № 5 имеет высоту прописной буквы, равную 5 мм. Для верхней надписи (наименование вуза и факультета) шрифт №14, для центральной надписи шрифт №20, остальные надписи шрифтом №14. Размер букв, их высоту и ширину брать из таблицы 2. Высота буквы измеряется перпендикулярно к основанию строки. Для удобства написания букв чертежного шрифта выстраивают вспомогательную сетку, которую выполняют следующим образом: проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы; откладывают на нижней линии строки ширину букв и расстояние между ними (табл. 2). Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.Обвести буквы сплошной толстой линией карандашом.

Наиболее характерные ошибки:

1. На титульном листе отсутствует рамка.

2. Высота букв не соответствует номеру шрифта.

3. Отсутствует наклон букв.

4. Буквы узкие и широкие (такие как М,Ш,Ы,Ф и т.д.) не различаются по ширине.

5. Ширина линий обводки букв менее 2-х мм.

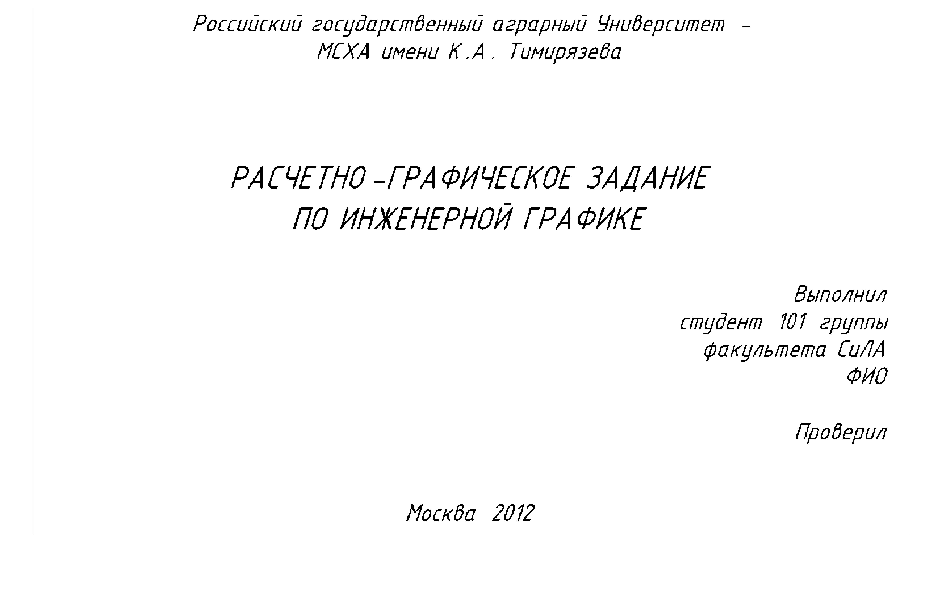

Рис. 10. Пример выполнения титульного листа для альбома чертежей

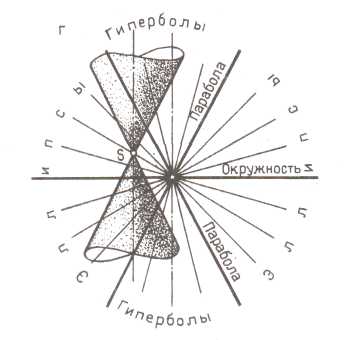

Тема 2. Циркульные и лекальные кривые

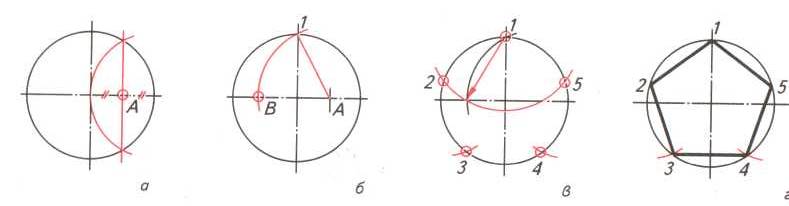

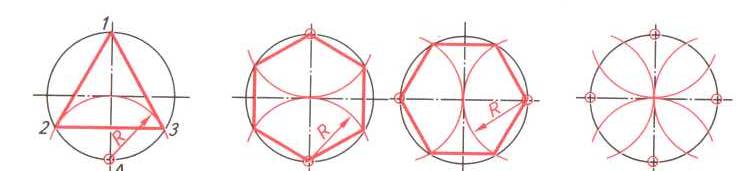

Рис. 11. Деление окружности на 3, 4, 5, 6, 7, 8, 10, 12 равных частей

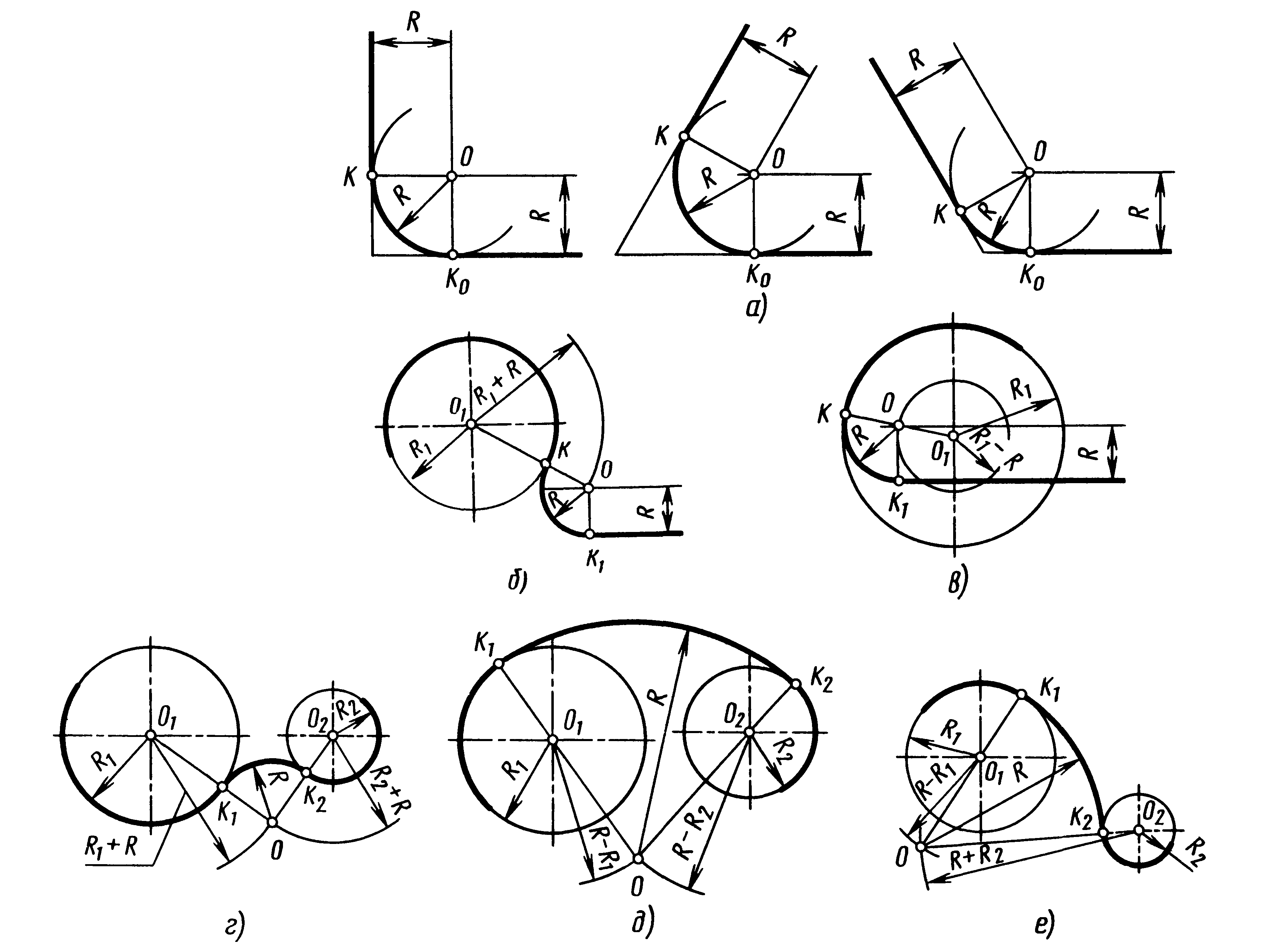

Рис. 12. Сопряжение угла и двух окружностей

( первый способ)

(второй способ)

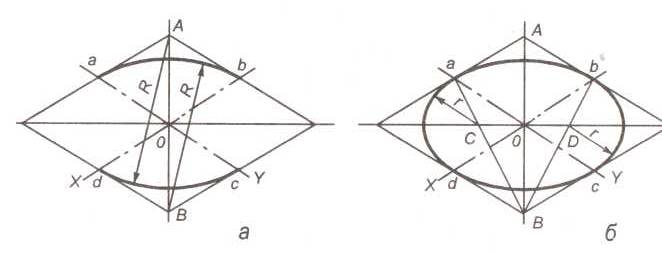

Рис. 13. Построение овала в изометрической проекции

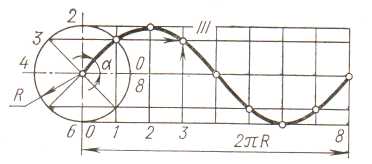

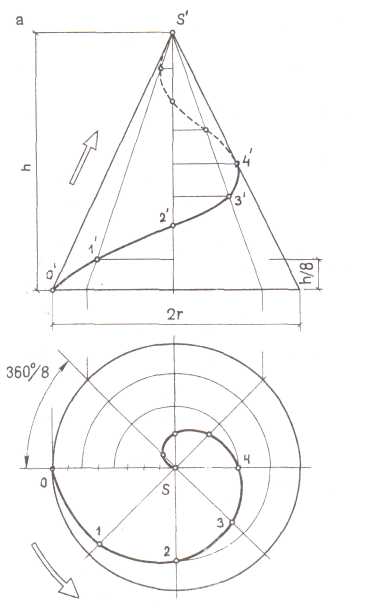

Рис.14. Построение синусоиды и спирали Архимеда с помощью лекала

Тест №2

Вставить цифры в окончания предложения

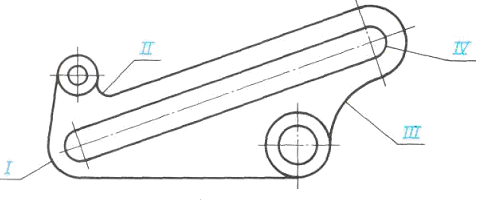

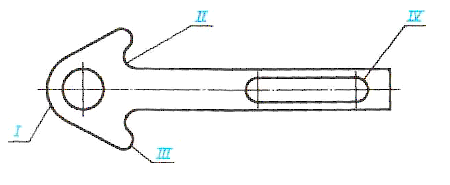

Вариант 1. Укажите типы сопряжений, обозначенных римскими цифрами: а - окружности и прямой дугой заданного радиуса___; б - двух параллельных прямых дугой заданного радиуса___; в - углов__; г - двух окружностей дугой заданного радиуса (внешнего)___; д - двух окружностей дугой заданного радиуса (внутреннего)__.

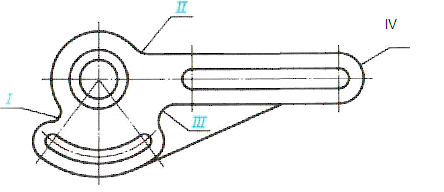

Вариант 2. Укажите типы сопряжений, обозначенных римскими цифрами: а - окружности и прямой дугой заданного радиуса___; б - двух параллельных прямых дугой заданного радиуса___; в - углов__; г - двух окружностей дугой заданного радиуса (внешнего)___; д - двух окружностей дугой заданного радиуса (внутреннего)__.

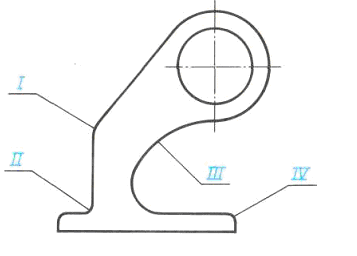

В ариант 3. Укажите типы сопряжений, обозначенных римскими цифрами: а - окружности и прямой дугой заданного радиуса___; б - двух параллельных прямых дугой заданного радиуса___; в - углов__; г - двух окружностей дугой заданного радиуса (внешнего)___; д - двух окружностей дугой заданного радиуса (внутреннего)__.

Вариант 4. Укажите типы сопряжений, обозначенных римскими цифрами: а - окружности и прямой дугой заданного радиуса___; б - двух параллельных прямых дугой заданного радиуса___; в - углов__; г - двух окружностей дугой заданного радиуса (внешнего)___; д - двух окружностей дугой заданного радиуса (внутреннего)__.
