§1. Настройка контроллера I-7188ead
1.1. Инициализация параметров сети Ethernet
Запускайте утилиту 7188.exe и выполните следующие действия:
Шаг 1. Посылайте следующие команды и считывайте конфигурацию контроллера:
I-7188E> getip
IP=192.168.0.123
I-7188E> getmask
MASK=255.255.255.0
I-7188E> getgateway
Gateway=192.168.0.1
I-7188E> getmac
Ethernet Address=01:02:03:04:05:06
Здесь команды getip, getmask, getgateway и getmac являются командами чтения конфигурации сети Ethernet.
Шаг 2. При необходимости посылайте команд установки конфигурации:
I-7188E> setip 192.168.255.2
Set IP = 192.168.255.2
I-7188E>setmac 1:2:3:4:5:6
Set Ethernet addres = 01:02:03:04:05:06
[Read back] Eternet address = 01:02: 03:04:05:06
Здесь команды setip, setmask, setgateway и setmac являются командами установки конфигурации.
Шаг 3. Теперь, для проверки связи контроллера с компьютером по сети Ethernet, в компьютере выполните команду Ping 192.168.255.1 –t (через кнопку Пуск/Выполнить). При этом на экране компьютера будет выходить следующие сообщения:
Pinging 192.168.255.1 with 32 bytes of data:
Reply from 192.168.255.1: bytes=32 time=5mc TTL=64
Reply from 192.168.255.1: bytes=32 time=5mc TTL=64
Reply from 192.168.255.1: bytes=32 time=5mc TTL=64
Reply from 192.168.255.1: bytes=32 time=5mc TTL=64
Если компьютер не может пинговать контроллер, то измените маску сети, совместимый с маской компьютера. МАС-адрес должен быть уникален в пределах сети.
1.3. Утилиты диагностирования
Для инсталляции утилит диагностирования выполните программу Setup.exe из папки 7188e\TCP\PCDiag\Setup. Далее выберите папку для инсталляции и несколько раз нажмите на кнопку Next.
Утилиты запускаются через кнопку Пуск/PCDiag. В этой группе находятся 5 программ. Ниже рассмотрим назначение этих программ.

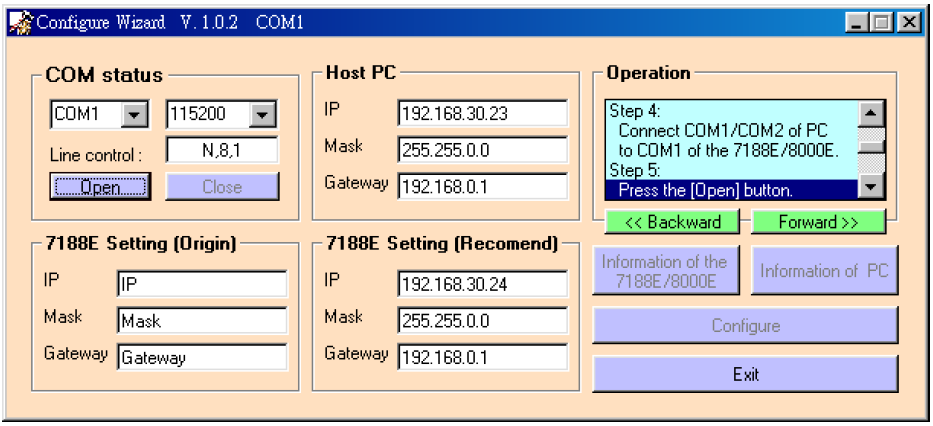

1.
Программа
Configure
Wizard
–позволяет шаг за шагом
сконфигурировать сеть между
РС и контроллером. При запуске появляется
окно:
2. Программа Send232 использует интерфейс RS-232 для связи с устройством. Может быть использован для тестирования виртуальных СОМ- портов. После запуска программы появляется окно:

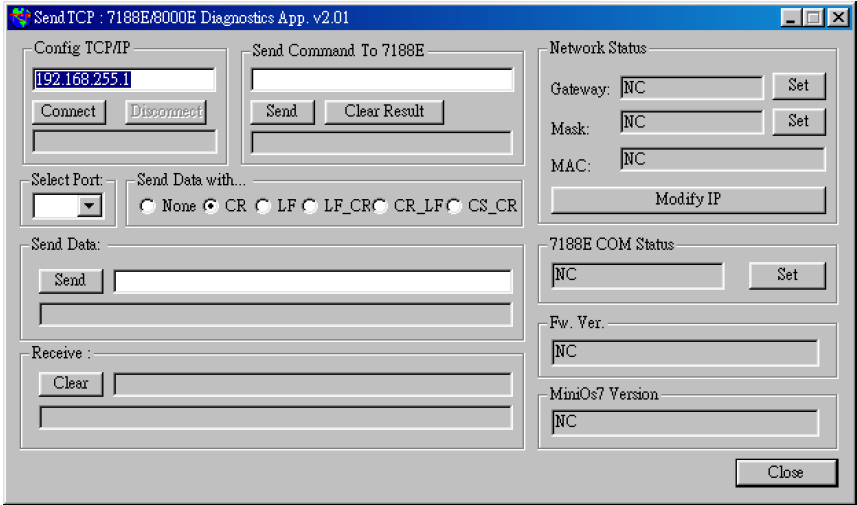

3. Программа SendTCP - использует ТСР протокол для связи с контроллером 7188 через COM-порт. После запуска программы появляется окно:
1.3. Утилита 7188е
Эта утилита соединяют контроллер и компьютер с помощью сети Ethernet. Формат запуска этой программы
7188Е [-s:ip] [-p:Port]
Например,
7188е -s:192.168.30.24 -p:10000
Connect to 192.168.30.24 :10000
01
v3.0.01 [05/07/20007]
10
7188E2
*q //Выход из программы
§2. Использование технологии виртуального сом-порта

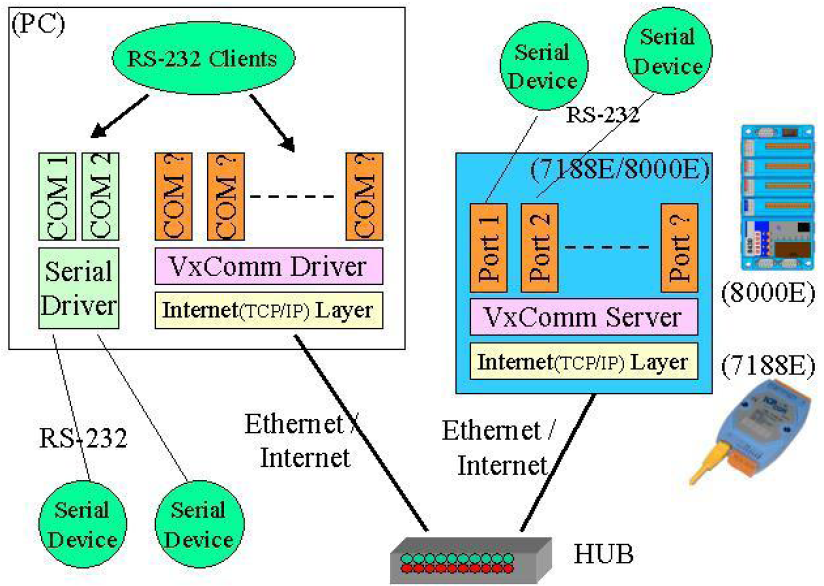

Контроллеры I-7188E1...8 спроектированы для соединения устройств RS-232 на сеть Ethernet. Для этого используется следующая архитектура:
Чтобы использовать виртуальный СОМ-порт вначале установите драйвер VxComm. После инсталляции утилита VxComm может отображать любой СОМ порт контроллера 7188Е на виртуальный порт компьютера.
Драйвер VxComm создает СОМ-порта и отображает их на СОМ-порта контроллера I-7188. В пользовательской программе, работающей портом RS-232 следует изменить только номер СОМ-порта. Тем самым, можно иметь доступ к портам контроллера I-7188, соединенного с компьютером через Ethernet или Internet.
Отображение портов
Драйвер Vxcomm поддерживает портов Port1 – Port8 для доступа к портам COM1 – СОМ8 контроллера I-7188. Другие порта ввода/вывода предназначены для доступа к устройствам расширения, монтированным на I-7188 и I-8000.
Инсталляция драйвера виртуального порта на компьютере
Программа инсталляции находится в папке 7188Е\TCP\VxComm…VxComm2K.exe. Для инсталляции запускайте эту программу.
После загрузки драйвера следует перезагрузить компьютер. После перезагрузки на компьютере будет установлен драйвер VxComm и установлена утилита виртуального порта.
Запуск драйвера в контроллере
Для запуска сервера VxComm на контроллере в файле Autoexec.bat пропишите, например, строку:
