10. Проектирование резервуаров чистой воды.

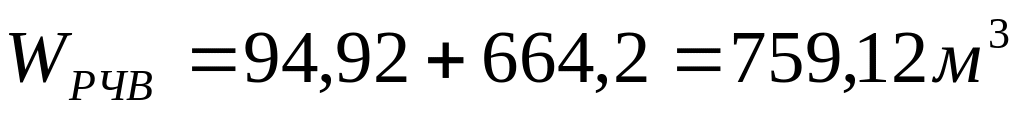

Согласно п.9.21 СНиП общее количество резервуаров одного назначения в одном узле должно быть не менее двух. Согласно п.6.132. СНиП забор воды для промывки контактных осветлителей должен производиться из резервуаров фильтрованной воды, в которых надлежит предусматривать запас воды на одну дополнительную промывку сверх расчётного их числа. Таким образом, объём резервуара составит:
,
-
регулирующий объём воды,
-

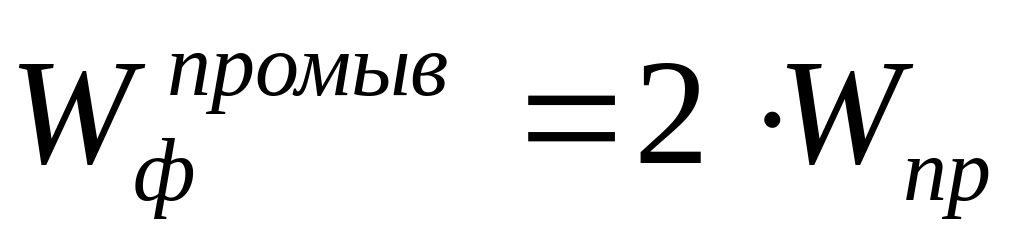

объём промывной воды,
исходя из полученного объёма,
предусматриваем устройство двух
резервуаров ёмкостью
каждый.
Согласно п. 9.12 СНиП резервуары должны быть оборудованы: подводящими и отводящими трубопроводами, переливным устройством, спускным трубопроводом, вентиляционным устройством, лестницами, люками-лазами для прохода людей и оборудования.
Отвод воды от скорых фильтров будем осуществлять с помощью трубопровода, диаметр которого составит:
, где
-
расход обрабатываемой воды,
- скорость движения воды в трубопроводе,
тогда:
.
Принимаем диаметр трубопровода
,
тогда скорость движения воды в нём
составит:
Диаметр подводящего трубопровода РЧВ составит:
Принимаем диаметр трубопровода
,
тогда скорость движения воды в нём
составит:
Согласно п.9.16 СНиП спускной трубопровод
проектируем диаметром
.
Диаметр переливного трубопровода должен
быть не менее диаметра подающего и равен
.
Переливной трубопровод оборудуем
обратным клапаном. Спускные и переливные
трубопроводы, согласно п.9.16 СНиП,
присоединяем к технической канализации
с разрывом струи. Днище РЧВ, согласно
п.9.16 СНиП, проектируем с уклоном
в сторону спускного трубопровода.
Для промывки резервуара внутри него,
по периметру, предусматриваем устройство
водопровода диаметром
.
В РЧВ предусматриваем устройство двух люков-лазов расположенных вблизи от концов подводящего и переливного трубопроводов, четырёх вентиляционных люков, исключающие возможность образования вакуума и четырёх световых люков. Крышки люков должны иметь устройства для запирания и пломбирования.
