6.2 Расчет контактных осветлителей.

Площадь контактных осветлителей определим по формуле:

,

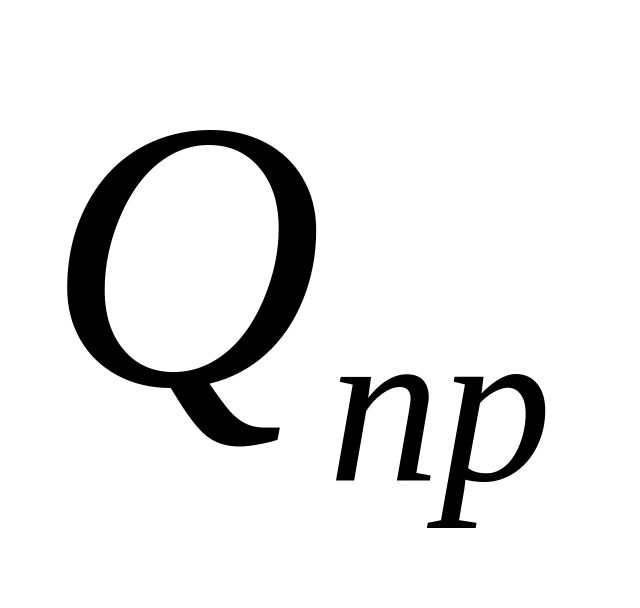

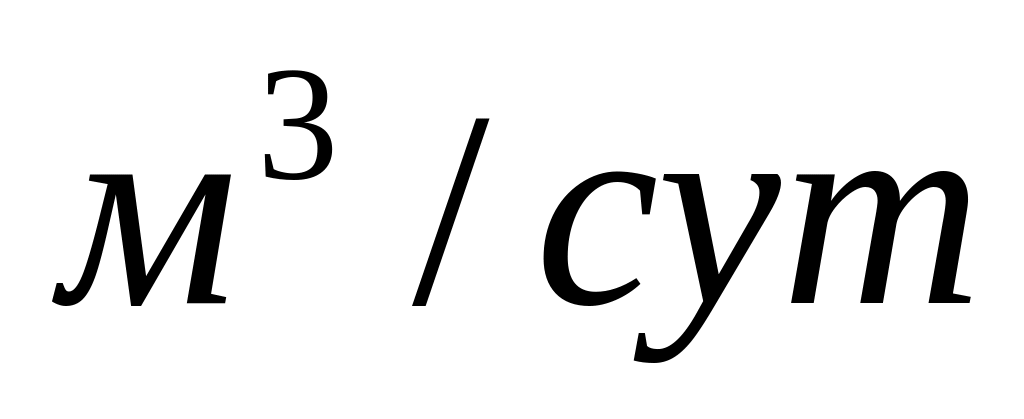

где - полезная производительность станции в течение суток, ;

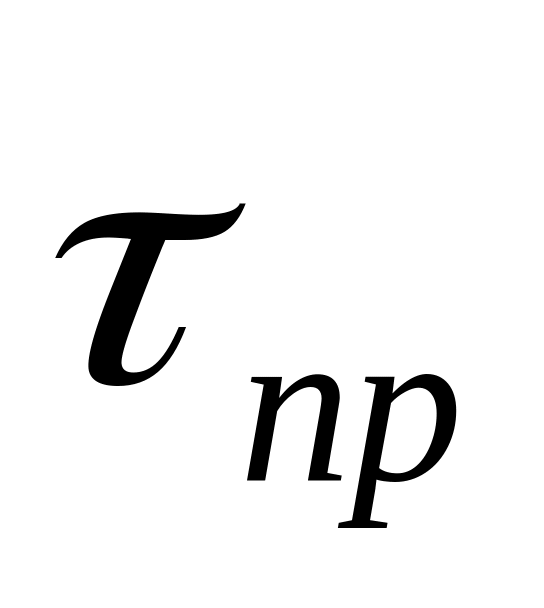

- продолжительность работы станции в течение суток, ч. Предусматриваем её круглосуточную работу;

- расчетная скорость фильтрования при нормальном режиме, м/ч, назначаемая согласно п. 6.130 [1]. Для КО – 3 примем её 5,0 м/ч;

- число промывок одного осветлителя в сутки при нормальном режиме эксплуатации, принимаем равным 2;

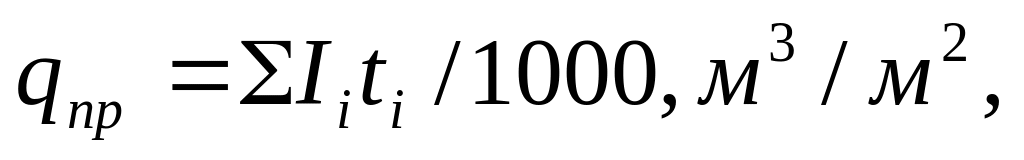

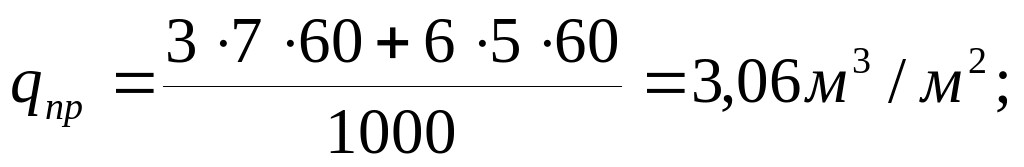

- удельный расход воды на одну промывку осветлителя, определяемый по выражению где - интенсивность промывки - этого этапа, ;

- время промывки этого же этапа, с.

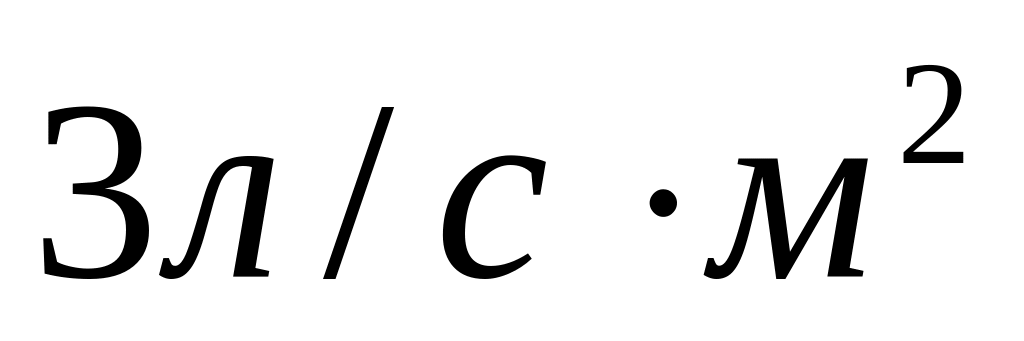

Для КО – 3 при промывке вода используется на втором этапе с интенсивностью в течении 7 мин, на третьем этапе с интенсивностью в течении 5 мин. Для этих условий:

-время простоя осветлителя в связи с промывкой. Для водовоздушной промывки КО-3 принимаем 0,5 ч;

-продолжительность сброса первого фильтра после промывки, принимаемая по п. 6. 133[1] равной 10 мин.

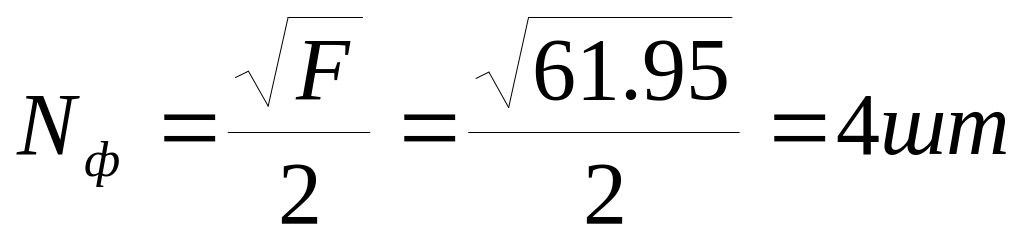

Количество осветлителей на станции вычислим по формуле:

.

Определим скорость фильтрования при форсированном режиме

где - число фильтров находящихся в ремонте. В соответствии с п. 6.95[1] при 4 рабочих осветлителях предусмотрена возможность отключения на ремонт одного сооружения.

Полученное значение не превышает нормативного значения, поэтому резервных сооружений предусматривать не следует.

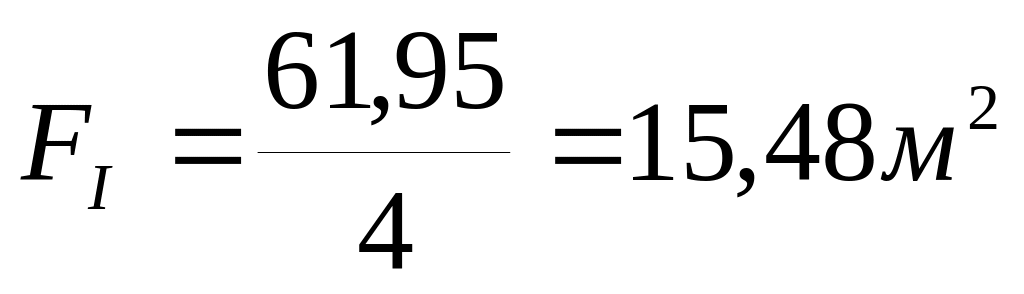

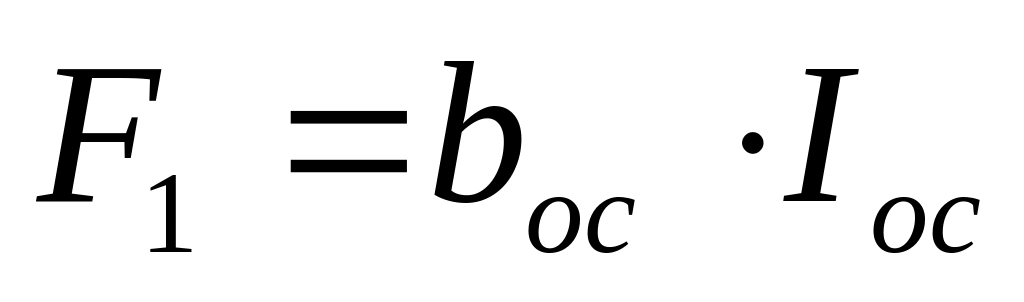

Расчетная площадь одного осветлителя составит

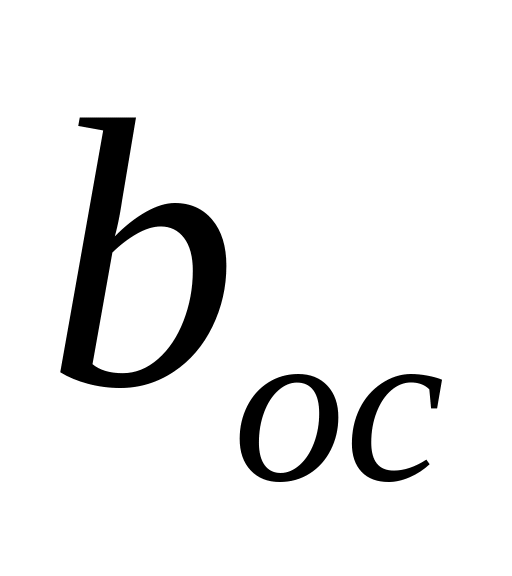

Предусматриваем расположение осветлителей в здании в два ряда, по два сооружения в ряду. Расстояние от внутренней стены здания до наружной стены осветлителя примем равным 1,0 м., ширину коридора между осветлителями – 5,0 м., толщину их стен – 0,25 м и учитывая, что лучшие характеристики распределительных систем у сооружений, которых длина в 1,4…. 1,6 раза больше ширины, получим в первом приближении ширину здания

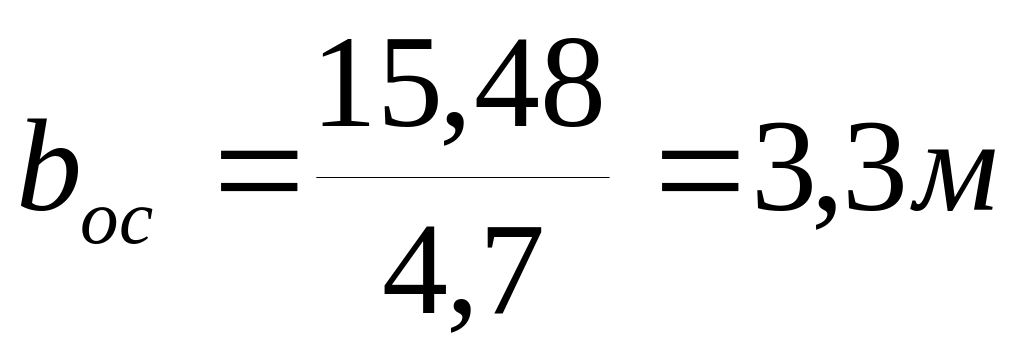

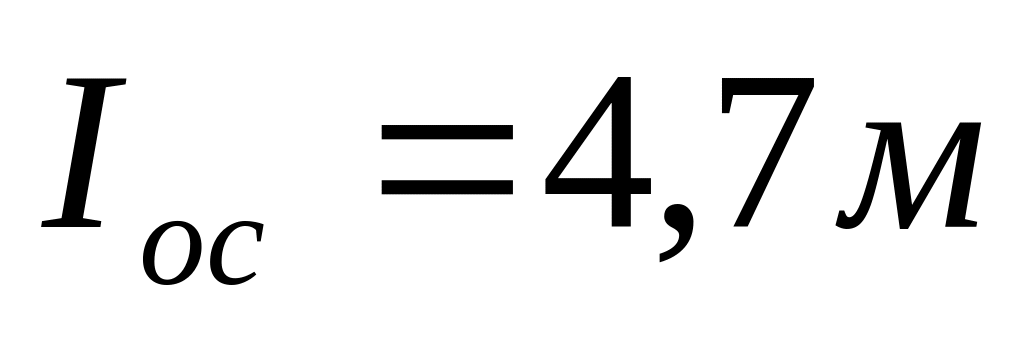

Проектируем расположение осветлителей в здании пролетом в осях 18,0 м (в чистоте 17,6 м.). Принимаем длину осветлителя , тогда его ширина будет составлять.

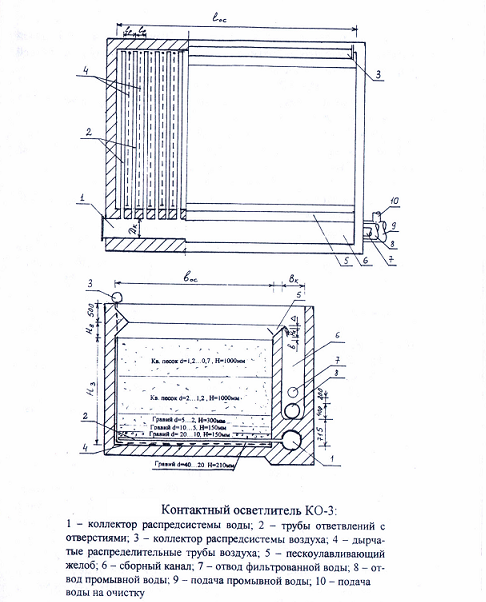

Конструкцией КО – 3 предусмотрено устройство двух распредсистем – воды и воздуха, а также системы низкого отвода промывной воды.

6.3 Расчет водяной распредсистемы.

Вычислим максимальный расход воды, подаваемый на промывку одного осветлителя на третьей стадии промывки при :

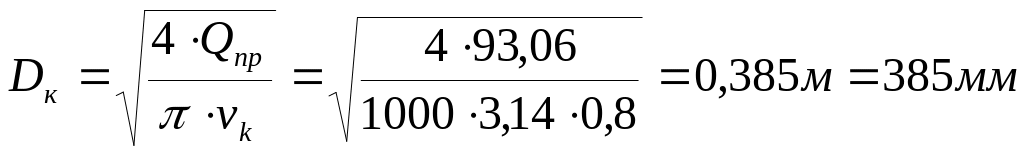

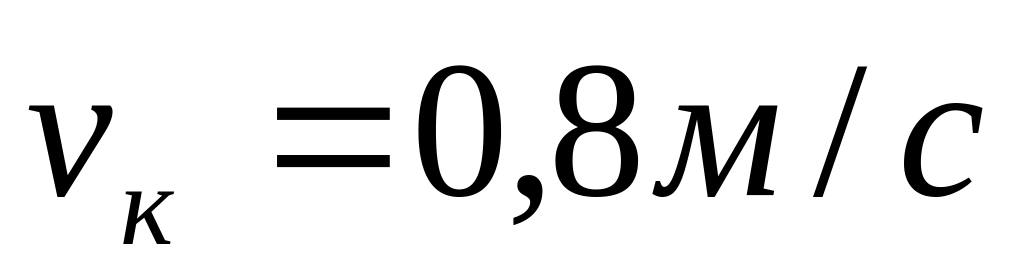

Диаметры коллектора водяной распредсистемы определим по скорости движения воды в его начале :

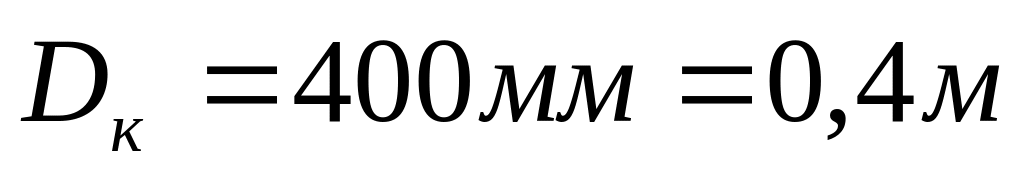

Назначим диаметр коллектора

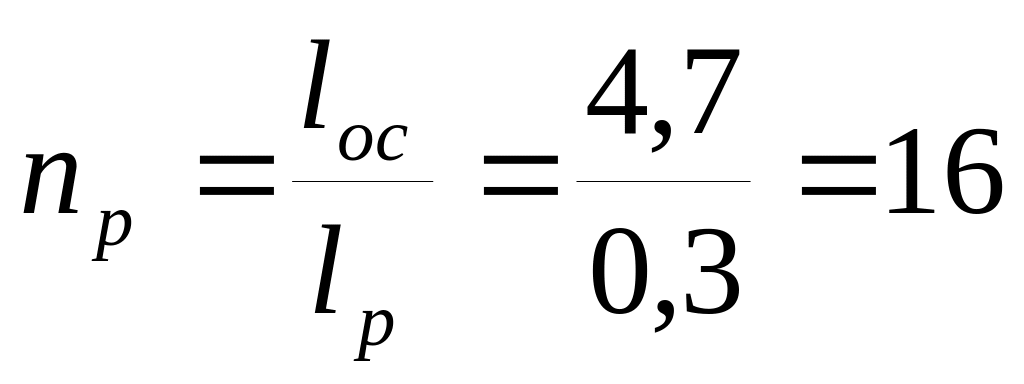

Назначим шаг между распределительными трубами . Тогда их количество в осветлителе составит

При скорости входа воды в распределительные трубы их диаметр

В качестве распределительных используем трубы из полиэтилена высокой плотности наружным диаметром 80 мм, тип СЛ, толщина стенки 7,0 мм (внутренний 66 мм). Скорость входа воды в ответвления будет равной 1,69 м/с, что соответствует нормам. В ответвлениях устраиваются отверстия диаметром =10 … 12 мм, направленные вниз. Их общая площадь принимается равной 0,19 … 0,21 % от площади контактного осветлителя .

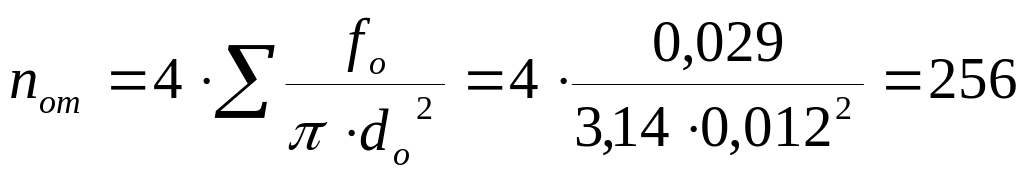

Общее количество отверстий в ответвлениях

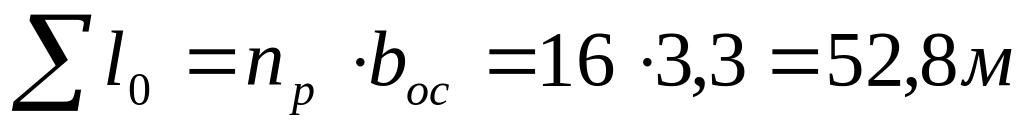

Общая длина перфорированных участков распределительных труб воды в осветлителе будет равна:

Найдем шаг отверстий при их диаметре =12 мм:

Нормативное значение =200…300 мм. Назначенный диаметр отверстий = 12 мм. Тогда их общее количество в распределительных трубах составит 256 штук, а шаг отверстий будет равным 206 мм, что соответствует рекомендации [6].
