3.3. Проектирование поперечного сечения выработок с конвейерным и монорельсовым транспортом

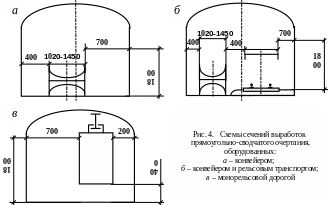

В выработках, оборудованных конвейером зазор от конвейера до крепи для прохода людей должна быть не менее 0,7 м на высоте 1,8 м, а с противоположной стороны на уровне конвейера - не менее 0,4 м (рис. 4,а). Расстояние от верхней части конвейера до верхняка - не менее 0,5 м, а у натяжных и приводных головок - не менее 0,6 м.
В горизонтальных и наклонных выработках, оборудованных конвейером и рельсовым путем, зазоры «крепь и конвейер» и «конвейер - подвижной состав» на высоте конвейера должны быть не менее 0,4 м, а с противоположной стороны выработки на высоте 1,8 м от уровня балласта между крепью и подвижным составом – не менее 0,7 м (рис. 4,б).
При монорельсовом транспорте минимальное расстояние между днищем сосуда или нижней кромкой перемещаемого груза и почвой выработки 0,4 м. Зазоры между выступающей частью грузового контейнера и крепью со стороны свободного прохода не менее 0,7 м, а с противоположной стороны - 0,2 м (рис. 4,в).
Зазор между крепью выработки или выступающей частью оборудования и осью каната дорог кресельного типа на высоте зажима подвески должен составлять не менее 0,6 м, а зазор между осью каната и конвейером - не менее 1 м.
3.4. Проектирование поперечного сечения выработок с самоходным транспортом
Поперечное сечение выработки с дорожным покрытием приведено на рис. 5. Ширина выработок с откаткой самоходным транспортом определяется с учетом возможных отклонений движения транспортного средства от прямого направления. При наличии тротуара и водоотводной канавки с бордюром и скорости движения более 10 км/ч величина транспортного габарита А рассчитывается по формуле:
А = d + 1,5с + 12v
где d - ширина транспортного средства, мм; с – ширина профиля колеса, мм; v – скорость движения, км/ч.
Ширина выработки в свету и v < 10 км/ч
- при наличии пешеходной дорожки и водоотводной канавки без бордюра
В = а + d + с,
- при отсутствии пешеходной дорожки (постоянное нахождение людей не предусматривается)
В = а + 2 в.
Зазор между транспортным средством и крепью принимается равным 0,5 м при скорости движения до 10 км/ч и 0,6 м при большей скорости. Со стороны прохода для людей принимают зазор 1,0 м, если на проходе имеется тротуар толщиной 200-300 мм и 1,2 м, если тротуар отсутствует. Водоотливную канавку размещают вдоль стены выработки, противоположной проходу для людей.

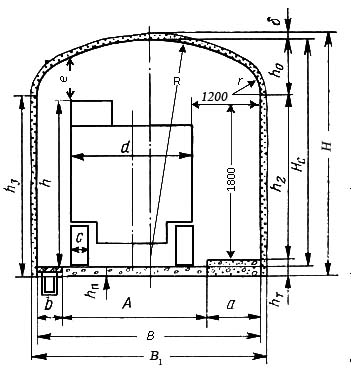

Рис.5.
Прямоугольно-сводчатое поперечное
сечение выработки с набрызгбетонной
крепью и самоходным транспортом на
пневмоколесном ходу: d
– ширина машины; h
– высота машины по кабине; c
– ширина профиля покрышки колеса; hп
– толщина дорожного покрытия; hт
– высота тротуара; δ – толщина
набрызгбетонной крепи; А – ширина
проезжей части (транспортный габарит);
В – ширина выработки в свету;
В1 – ширина выработки вчерне
(в проходке); hо
– высота коробового свода; Нс
– минимальная высота выработки в свету;
Н – высота выработки вчерне (в
проходке); h1 –
высота вертикальной стенки от уровня
дорожного покрытия; h2
– высота вертикальной стенки от
тротуара; h3
– высота вертикальной стенки от почвы
выработки; R – радиус
осевой дуги свода в свету; r
– радиус боковой дуги свода в свету
Расчёт геометрических размеров поперечного сечения выработки следует производить с учётом требований по безопасному применению самоходного оборудования в подземных рудниках:
Наименование показателей |
Размер |
Минимальный зазор между наиболее выступающей частью машины и кровлей выработки |
е = 0,5 м |
Минимальные зазоры между наиболее выступающей частью машины и стенкой (крепью) выработки или размещённым в выработке оборудованием: |
|
со стороны прохода людей |
а = 1,2 м |
с противоположной стороны |
b = 0.5 м* |
Минимальный зазор со стороны свободного прохода людей при устройстве пешеходной дорожки высотой 0,3 м и шириной 0,8 м |
а = 1,0 м |
Минимальная высота свободного прохода для людей |
h2 = 1,8 м |
Минимальный зазор между транспортным средством и стенкой выработки, при исключении возможности нахождения в выработке людей и движении машины со скоростью до 10 км/ч |
b = 0,5 м |
более 10 км/ч |
b = 0,6 м |
Толщина дорожного покрытия с интенсивностью движения 100 единиц в сутки и более |
hп = 0,3 м |
