Формулы для определения размеров сечения выработок с трапециевидной деревянной крепь
Наименование показателей |
Обозначения и расчетные формулы |
Высота электровоза (вагонетки) от головки рельса |
h |
Ширина электровоза (вагонетки) |
A |
Расстояние от балластного слоя до головки рельса |
h0(табл. П3.1) |
Толщина балластного слоя |
hб (табл. П3.1) |
Расстояние от почвы выработки до головки рельса |
hв= ha+ hб (табл. П3.1) |
Величина вертикальной податливости крепи |
П |
Расстояние от головки рельса до верхняка после осадки |
h1 |
до осадки |
(h1)= h1 +П |
Высота выработки в свету(от балласта до верхняка) после осадки |
h2 = h1 + h0 |
до осадки |
(h2)= h2 + П |
Расстояние от почвы до верхняка после осадки |
h3 = h1 + hв |
до осадки |
(h3)=h3 + П |
Диаметр верхняка |
d (табл. П |
Толщина затяжки |
З (табл. П |
Высота выработки вчерне (в проходке) |
h4 = h3 + d + З |
Высота подвески контактного провода от головки рельса |
hкп = 1800 мм; 2000 мм; 2200 мм |
Угол наклона стоек крепи |
α = 80 - 83 |
Минимальный проход на высоте 1,8 м от балласта |
700 мм |
Минимальные зазоры на уровне подвижного состава |
n = 700 + [1800 -h-h0)]·ctgα |
|
m = 250 мм; |
Минимальный зазор между подвижными составами |
с = 200 мм |
Ширина выработки в свету на уровне подвижного состава |
|
однопутевая |
B= m +A + n (рис. 1,а) |
двухпутевая |
B = m + 2·A + с + n (рис 1,б) |
Ширина выработки в свету по кровле |
l1 = B – 2·(h1 -h)·ctgα |
Ширина выработки в свету на уровне балласта |
l2 = B + 2·(h+h0)·ctgα |
Ширина выработки вчерне (в проходке)по кровле |
l3 = l1 + 2d + 2·З |
Ширина выработки вчерне (в проходке)по почве |
l4 = l2 + 2d + 2·З |
а
б

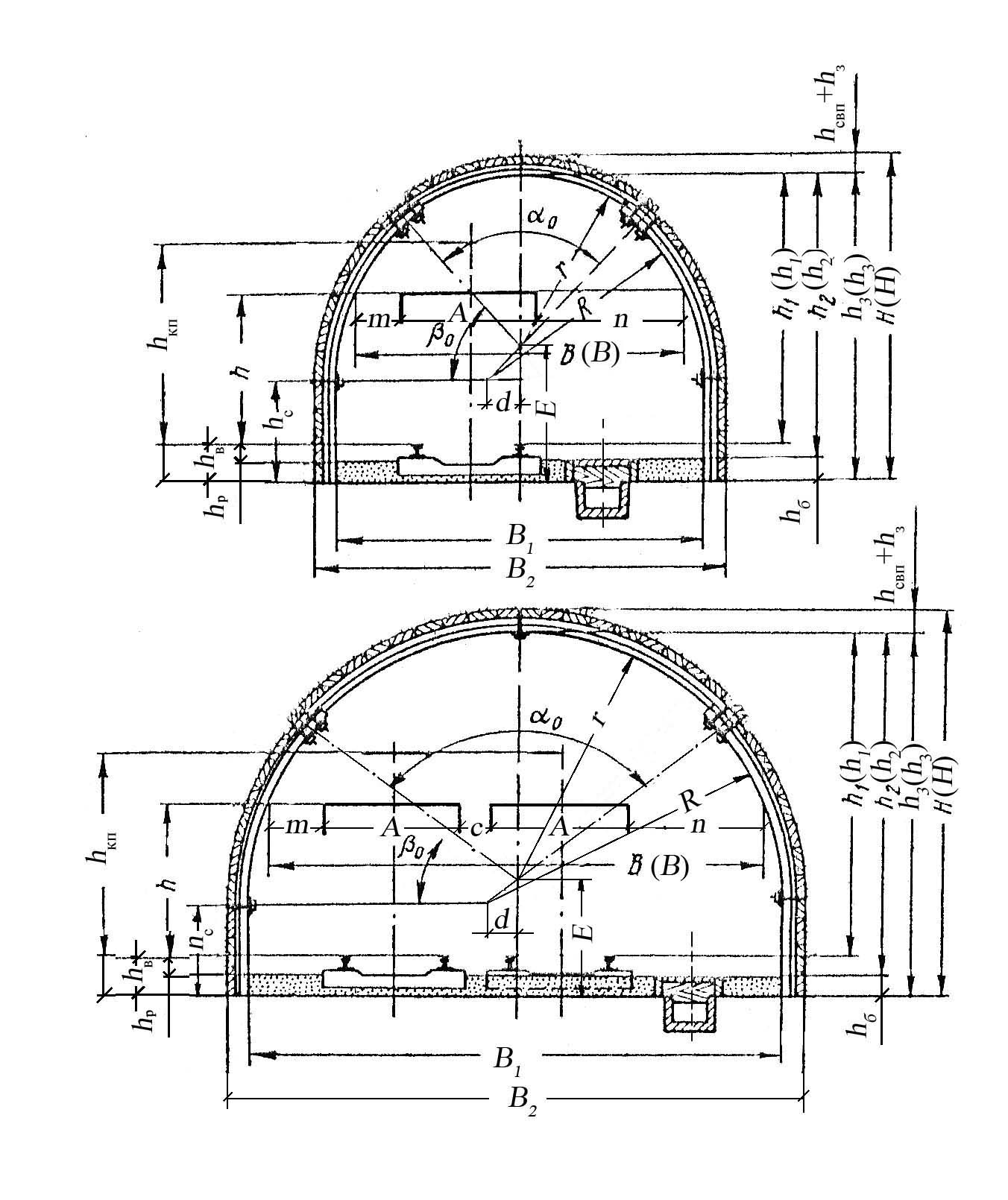

Рис. 2. Поперечные сечения выработок прямоугольно-сводчатой формы
с арочной трёхзвенной податливой крепью (КМП-А3)
из специального взаимозаменяемого профиля (СВП):
а – однопутевая; б - двухпутевая
Таблица 2
