Параметры одноколейного рельсового пути в наклонных выработках (см. Рис. П.3.2)
Тип рельса |
Размеры, мм |
Шпалы |
Расход материалов* |
|||||||||
hв |
h0 |
hб |
hр |
деревянные |
железобетонные |
металл, кг |
дерево, м3 |
бетон, м3 |
||||
ℓ |
hш |
ℓ |
hш |
|||||||||
Рельсовая колея 600 мм |
||||||||||||
Р-24 |
302 |
160 |
190 |
122 |
1200 |
130 |
- |
- |
60,55 |
0,033 |
- |
|
- |
- |
1200 |
130 |
66,81 |
- |
0,023 |
||||||
Рельсовая колея 900 мм |
||||||||||||
Р-24 |
302 |
160 |
190 |
122 |
1700 |
130 |
- |
- |
60,55 |
0,047 |
- |
|
- |
- |
1500 |
130 |
70,02 |
- |
0,027 |
||||||
Р-33 |
332 |
190 |
200 |
143 |
1700 |
130 |
- |
- |
81,94 |
0,065 |
- |
|
- |
- |
1500 |
130 |
91,47 |
- |
0,027 |
||||||
П
римечание.
* - на 1 м одноколейного рельсового пути
при расстоянии между осями шпал 700 мм
ПРИЛОЖЕНИЕ 4
Параметры типовых сечений выработок

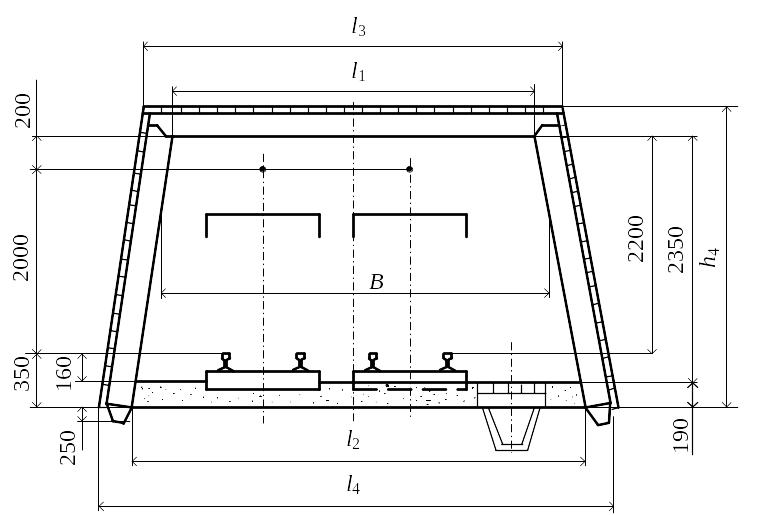

Типовые сечения выработок с деревянной крепью
Таблица П.4.1
Размеры типовых сечений выработок с деревянной крепью
Показатели |
Площадь сечения в свету после осадки, м2 |
||||||
5,9 |
6,6 |
7,3 |
7,7 |
8,4 |
9,7 |
10,8 |
|
Колея, мм |
600 |
600 |
600 |
600 |
900 |
900 |
900 |
Размеры, см |
|
|
|
|
|
|
|
ℓ4 при f = 3 |
347 |
376 |
411 |
428 |
458 |
509 |
- |
f = 4-6 |
347 |
376 |
411 |
428 |
458 |
515 |
556 |
f = 7-9 |
341 |
370 |
405 |
422 |
452 |
509 |
556 |
ℓ3 |
250 |
280 |
310 |
330 |
360 |
420 |
460 |
ℓ1 |
209 |
239 |
269 |
286 |
316 |
369 |
416 |
ℓ2 |
292 |
322 |
352 |
370 |
399 |
452 |
499 |
В |
232 |
263 |
292 |
311 |
339 |
393 |
439 |
h4 |
286 |
286 |
288 |
288 |
288 |
290 |
290 |
Расход леса на раму, м3 |
0,257 |
0,266 |
0,342 |
0,354 |
0,375 |
0,468 |
0,510 |
Расход затяжки в кровле, м2 |
2,1 |
2,4 |
2,7 |
2,9 |
3,2 |
3,7 |
4,2 |
Примечание. Расход затяжки в боках для любой площади поперечного сечения выработок равен 5,7 м2
Таблица П.4.2
