5. Оценка условий труда по показателям световой среды

Условия труда классифицируются в соответствии с руководством

Р 2.2.755-99 «Гигиенические критерии оценки и классификации условий труда по показателям вредности и опасности факторов производственной среды, тяжести и напряженности трудового процесса» по показателям, приведенным в таблице 2 приложения.

Оценка естественного освещения производится по соответствию фактического значения коэффициента естественной освещенности e, % его нормированному значению eN.

При e < 0.6 % – условия труда относятся к вредным.

При e 0,6 % ... eN – условия труда относятся к допустимым.

При больших значениях – условно относятся к оптимальным.

Оценка искусственного освещения производится по соответствию фактических значений показателей искусственного освещения [освещенность рабочей поверхности (Е, лк), показатель ослепленности (Р, отн.ед), отраженная блескость, коэффициент пульсации освещенности (КП, %), яркость (L, kq/м2), неравномерность распределения яркости (С, отн.ед)] нормативным показателям (таблица 2 приложения).

К условно оптимальным относятся условия зрительной работы при

Е > ЕН..

После присвоения классов по отдельным показателям искусственного освещения проводится окончательная оценка по фактору «искусственное освещение» путем выбора показателя, отнесенного к наибольшей степени вредности.

Общая оценка условий труда по показателям световой среды проводится на основе оценок по «естественному» и «искусственному» освещению путем выбора из них наибольшей степени вредности.

6. Приборы и оборудование

Для измерения освещенности используется люксметр Ю-116. Люксметр состоит из селенового фотоэлемента с насадками и измерительного устройства, основным узлом которого является стрелочный гальванометр. Фотоэлемент преобразует световую энергию в электрическую, под воздействием которой стрелка гальванометра отклоняется пропорционально величине освещенности. Необходимо помнить, что шкала люксметра отградуирована при свете ламп накаливания. Поэтому, при измерении освещенности, создаваемой другими источниками света, нужно вводить поправочные коэффициенты. Для люминесцентных ламп типа ЛД (дневного света) этот коэффициент равен 0,9; для ламп типа ЛБ (белого света) – 1,15; для ДРЛ (дуговые ртутные лампы) – 1,2; для естественного света – 0,8.

Насадки К, М, Р, Т позволяют проводить измерения в широком диапазоне освещенности, создаваемой искусственным и естественным светом. Комбинация с двумя одновременно применяемыми насадками позволяет проводить замеры от 5 лк (с открытым элементом) до 100000 лк (с насадками К, Т). В зависимости от применяемых насадок, показания люксметра умножаются на коэффициент пересчета шкалы (от 1 до 1000).

7. Порядок выполнения работы

7.1. Исследование естественного бокового освещения

В ычертите масштабный план характерного разреза помещения, на котором укажите точки замеров (не менее пяти) и расстояние их от световых проемов.

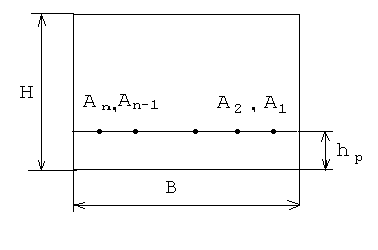

Рис.2. Характерный разрез помещения

Н – высота помещения, м;

В – глубина помещения, м;

hp – уровень рабочей поверхности, м;

А1, А2,… Аn-1, Аn – точки замера освещенности.

Последняя точка замера освещенности должна находиться на расстоянии не более 1 м от стены, наиболее удаленной от световых проемов.

1. Произвести при выключенном искусственном освещении и открытых полностью шторах световых проемов замеры освещенности в точках характерного разреза помещения (не менее 5 точек).

2. Произвести замер освещенности снаружи помещения. Наружная горизонтальная освещенность замеряется на открытом месте, освещаемом всем небосводом.

  1. По полученным данным:

– рассчитать значения КЕО, % по формуле 1;

– построить график изменения КЕО в зависимости от расстояния световых проемов до точки замера;

– рассчитать неравномерность естественного освещения по формуле:

( 7 )

4. Определить разряд зрительной работы, соответствующий условиям выполнения работ в помещении, и нормативное значение КЕО соответствующее выбранному разряду зрительной работы (приложение, табл. 1);

5. Рассчитать нормированное значение КЕО по формуле 2;

6. Определить класс условий труда для каждой точки замера (приложение, табл. 2);

  1. Данные измерений и оценки показателей занести в протокол;

  2. Сделать выводы и предложения по полученным данным.
