Цель работы
Изучение принципа действия и основных характеристик неуправляемого выпрямителя трехфазного тока.
Основные теоретические положения
Потребители большой мощности питаются выпрямленным трехфазным переменным током. Несколько большая в сравнении с однофазным выпрямителем стоимость трехфазного выпрямителя многократно окупается за счет более простого сглаживания выходного напряжения.
В описанных ниже экспериментах используется источник трехфазного переменного напряжения.
ОБЪЕКТ И СРЕДСТВА ИССЛЕДОВАНИЯ
Объектом исследования является неуправляемый выпрямитель трехфазного тока (рис. 1).
Рис.1.
Для визуального наблюдения процесса выпрямления переменного напряжения применяется электронный осциллограф.
ПОРЯДОК ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТА

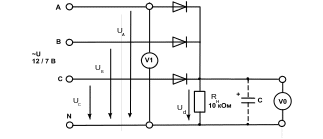

1. Соберите цепь трехфазного выпрямителя с нулевым выводом согласно схеме (рис.1.) и подайте на ее вход переменное трехфазное напряжение 7 В, 50 Гц. При сборке схемы обратите внимание на полярность электролитического конденсатора. В первом опыте С=0 (конденсатор отсутствует)
2. Включите приборы V0 и V1 и осциллограф
3. Перенесите на график (рис. 2) осциллограммы входного и выходного напряжений.
4. Сделайте измерения и запишите в табл. 1 значения: UВХ — действующее, Ud — среднее, , m = fпульс / fвх.
5. Рассчитайте и запишите в табл. 1 коэффициенты Ud / UВХ и kпульс.
6. Параллельно нагрузочному резистору RН подключите сглаживающие конденсаторы C с емкостями, указанными в табл. 1, повторите измерения и дорисуйте графики выпрямленного напряжения на рис.2.
Рис. 1.
Таблица 1
C, мкФ |
0 |
1 |
10 |
100 |
||
UВХ, В |
|
|
|
|
||
Ud, B |
|
|
|
|
||
, В |
|
|
|
|
||
m |
|
|
|
|
||
Ud / UВХ |
|
|
|
|
||
kпульс |
|
|
|
|
||

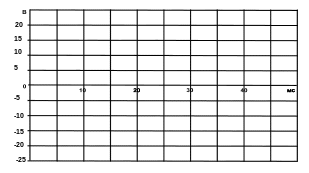

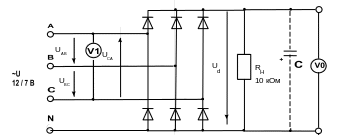

7. Соберите цепь трехфазного мостового выпрямителя согласно схеме (рис.3) и повторите все измерения, выполненные для трехфазного выпрямителя с нулевым входом. Результаты представьте в табл. 1. и на рис. 4.
Рис. 3
Рис. 4.
КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАЧИ
1. Какова частота пульсаций выходного напряжения uВЫХ трехфазного выпрямителя с нулевым выводом?
2. Каково отношение выходного напряжения постоянного тока UВЫХ к действующему значению входного напряжения переменного тока UВХ в трехфазном выпрямителе с нулевым выводом?
3. Какова частота пульсаций выходного напряжения uПУЛЬС в трехфазном мостовом выпрямителе?
4. Каково отношение напряжения постоянного тока UВЫХ к действующему значению входного напряжения переменного тока UВХ в трехфазном мостовом выпрямителе?
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Основы промышленной электроники /Под ред. В.Г. Герасимова – М.: Высшая школа, 1986. – С. 224-231, 235-243.
2. Лабораторные работы по основам промышленной электроники /Под ред. В.Г. Герасимова. – М.: Высшая школа, 2000. – С. 81-98.
ЛАБОРАТОРНАЯ РАБОТА №10
ИССЛЕДОВАНИЕ РАБОТЫ БИПОЛЯРНОГО ТРАНЗИСТОРА,
ВКЛЮЧЕННОГО ПО СХЕМЕ С ОБЩИМ ЭМИТТЕРОМ (ОЭ)
ЦЕЛЬ РАБОТЫ
Изучение принципа работы биполярного транзистора, экспериментальное исследование входных и выходных статических характеристик транзисторам включенного по схеме с ОБ, исследование работы транзистора в электрической цепи с нагрузкой, определение малосигнальных h -параметров.
