Объект и средства исследования
Объектами исследования являются параметрический и компенсационный стабилизаторы напряжения, собранные на плате №3. Параметрический стабилизатор включает в себя стабилитрон VD6 и балластный резистор R1. Компенсационный стабилизатор содержит в качестве регулирующего элемента транзистор VT1, усилитель VA1, делитель напряжения R2-R3. Нагрузкой служит переменный резистор RH.
Для измерения тока и напряжений используются многопредельный стрелочный амперметр и электронный вольтметр.
Порядок проведения эксперимента
Исследовать зависимость выходного напряжения и тока стабилитрона от входного напряжения в цепи параметрического стабилизатора напряжения.
Соберите цепь согласно схеме (рис. 6).
Рис. 6
Устанавливая последовательно величины входного напряжения постоянного тока по табл. 1, измерьте соответствующие выходные напряжения и токи стабилитрона посредством мультиметров. Результаты занесите в таблицу.
Таблица 1
UВХ, В |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
UВЫХ, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ICT, мA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

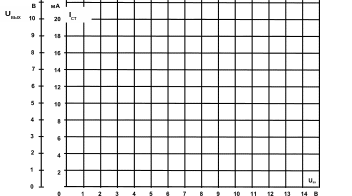

Постройте на графике (рис. 7) кривую зависимости выходного напряжения UВЫХ от входного UВХ.
Рис. 7
Исследовать влияние тока нагрузки IН на величину тока стабилитрона.

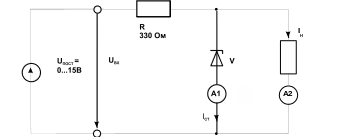

Соберите цепь согласно схеме (рис. 8), и устанавливая последовательно сопротивления нагрузки 10; 4,7; 2,2; 1; 0,68; 0,47 кОм, измерьте посредством мультиметра соответствующие значения токов IСТ и IН и занесите их в табл. 2.
Рис. 8
Таблица 2
RН, кОм |
10 |
4,7 |
2,2 |
1,0 |
0,68 |
0,47 |
IН, мА |
|
|
|
|
|
|
IСТ, мА |
|
|
|
|
|
|
Постройте на графике (рис. 9) кривую зависимости тока IСТ от тока нагрузки IН.
Рис. 9
Согласовать результаты с преподавателем, отключить приборы и разобрать электрическую цепь.
Контрольные вопросы
Поясните назначение стабилизаторов постоянного напряжения.
Какими параметрами характеризуют качество работы стабилизаторов постоянного напряжения?
Как классифицируются стабилизаторы напряжения?
Укажите особенности ВАХ полупроводникового стабилитрона.
Опишите принцип действия параметрического стабилизатора.
Опишите принцип действия компенсационного стабилизатора.
Поясните характер зависимостей UВЫХ = f (UВХ) при IH = 0 для параметрического и компенсационного стабилизаторов.
Поясните вид внешней характеристики UВЫХ = f (IH) для параметрического и компенсационного стабилизаторов.
Дайте сравнительный анализ параметрического и компенсационного стабилизаторов постоянного напряжения.
