Контрольные вопросы и задачи

1. Дать определение электрической цепи.

2. Что называется последовательным и параллельным соединением? Привести примеры.

3. Сформулировать закон Ома и законы Кирхгофа.

4. Как связаны общее напряжение, приложенное к последовательной цепи, с напряжениями на каждом элементе цепи?

5. Как зависит эквивалентное сопротивление последовательной цепи от сопротивлений ее элементов?

С. Как изменится напряжение U₁ (рис.2), если уменьшить сопротивление R₃ при постоянном значении U?

7. Как изменится напряжение U₂ (рис.2), если уменьшить сопротивление R₂ при постоянном значении U?

8. Определить напряжение между точками m и n (рис.2), если U=100B, R₁= 10 Ом, R₂= 15 Ом, R₃= 20 Ом, R₄= 5 Ом.

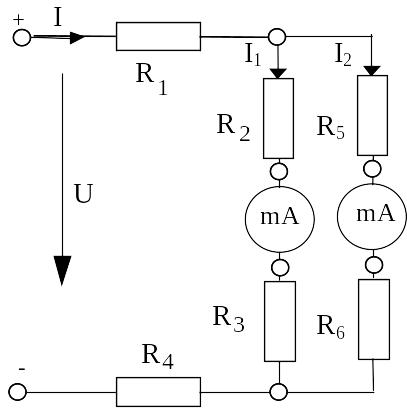

9. Как зависит общий ток в параллельной цепи (рис.3) от токов в ветвях?

10. Как изменится ток I₂ (рис.3), если увеличить сопротивление R₃?

11. Определить ток I (рис.3), если U=20 В, R₂= 10 Ом. R₃=3О Ом, R₅=15 Ом, R₆=5 0м.

12. Определить напряжение U , приложенное к цепи (рис.3), а также токи I₁ и I₂, если I=5 А, R₂= 10 Ом, R₃= 10 Ом, R₅=20 Ом, R₆=10 Ом.

13. При какой величине тока I (рис.3) мощность, рассеиваемая на резисторе R₅, будет равна 80 Вт, если R₂=6 Ом, R₃= 4 Ом, R₅= 5 Ом, R₆=10 Ом? 14. Как включаются в цепь электроизмерительные приборы: амперметр, вольтметр, омметр?

Протокол испытаний к Рис.7 лабораторной работе №1 «Исследование электрических цепей постоянного тона с последовательным и параллельным соединением резисторов»

Таблица 1
Измеренные параметры	Участок цепи
	ab	bс	се	ef	af
U,B
I,A
R, Оm

Таблица 2

Измеренные параметры

U,B	I,A	I1,А	I2,А

Рис.8

РАСЧЕТНО-ГРАФИЧЕСКАЯ ЧАСТЬ

I. Последовательная цепь

Таблица 3
Рассчитанные параметры	Участок цепи
	Аb	bc	ce	ef	af
R Ом
Р, Bт

Расчетные формулы:

Расчет последовательной цепи:

Дано: U_af=.... R₁=.... R₂=…. R₃=…. R₄=.... Определить: I, U_ab, U_bc, U_ce, U_ef.

2. Параллельная цепь

Таблица 4
Рассчитанные параметры
G1, См	G2, См	Gэк, См	Rэк, Ом

Уравнение по первому закону Кирхгофа:

Краткие выводы по работе:

Группа ____________ Студент ______________ Дата ___________

Преподаватель____________
