5. Проведите сравнительный анализ жесткости механических характеристик дпт с различными схемами включения ов.

6. Какие нарушения в электрической цепи ДПТ могут привести к его "разносу"?

7. Как рассчитать по паспортным данным ДПТ его ?

8. Назовите области применения ДПТ с различными схемами включения ОВ.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

13. Копылов И.Л. – Проектирование электрических машин. Учеб. М. Высшая школа 2005. – 767 с

14. Вольдек А.И. - Электрические машины переменного тока. учебник, 2008. – 350 с

15. Беспалов В.Я. – Электрические машины. Учебное пособие. Москва Академия 2006. – 320 с.

ЛАБОРАТОРНАЯ РАБОТА №16

ИССЛЕДОВАНИЕ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА

СО СМЕШАННЫМ ВОЗБУЖДЕНИЕМ

ЦЕЛЬ РАБОТЫ

1. Изучить конструкцию и закрепить теоретические сведения о принципе действия и особенностях характеристик двигателей постоянного тока со смешанным возбуждением.

2. Освоить методику экспериментального анализа механической характеристики двигателя.

Принципиальная электрическая схема ДПТ

Соотношения, поясняющие характеристики ДПТ

n =

M =

Ф =

Рис.6

Паспортные данные ДПТ

Таблица 1

Тип

Схема для исследования характеристик ДПТ

Опытное определение механической характеристики ДПТ при I_В=

Таблица 2

М, Н . м

РАСЧЕТНО-ГРАФИЧЕСКАЯ ЧАСТЬ

Механическая характеристика

									Расчетная зависимость
									=
									Численная величина
									=

Рис. 4

Расчетная зависимость поясняющая вид механической характеристики

n = Ф =

Расчет М_НОМ по паспортным данным ДПТ

Расчетная зависимость М_НОМ=

Численная величина М_НОМ=

При n=n_НОМ экспериментальное значение М =

Краткие выводы по работе:

Группа___________Студент________________________________Дата_______

Преподаватель_______________________________________________________

ЛАБОРАТОРНАЯ РАБОТА №17

ИССЛЕДОВАНИЕ ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА

С ПАРАЛЛЕЛЬНЫМ ВОЗБУЖДЕНИЕМ

ЦЕЛЬ РАБОТЫ

1. Изучить конструкцию и закрепить теоретические сведения о:

о принципе действия генераторов с самовозбуждением.

2. Освоить методику экспериментального исследования характеристик генератора в режимах холостого хода и нагрузки.

3. Получить навыки опытного определения коэффициента полезного действия генератора постоянного тока.

ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ

Электрическая машина постоянного тока, работающая в режиме генератора, служит для преобразования механической энергии в электрическую энергию постоянного тока.

Генераторы постоянного тока (ГПТ) находят применение как источники питания радиотехнических установок, регулируемых электроприводов, в электролизной промышленности, на транспорте.

Конструкция ГПТ аналогична конструкции ДПТ (см. рис. 1, раб.№15). Принцип действия ГПТ основан на законе электромагнитной индукции, согласно которому в проводнике длиной l, перемещающемся

в магнитном поле с индукцией В перпендикулярно силовым линиям

со скоростью V, наводится ЭДC

(I)

Неподвижное в пространстве магнитное поле с магнитным потоком Ф=const создается обмоткой возбуждения (ОВ) генератора. Валу генератора сообщается механическая энергия от приводного двигателя. Якорь генератора вращается в магнитном поле, созданном током ОВ. При этом в проводниках обмотки якоря (ОЯ) на основании закона электромагнитной индукции наводится ЭДС . Величина ЭДС будет максимальной при прохождении проводника под центром полюсов

и равной нулю на оси щеток. Знак ЭДС будет меняться на противоположный при переходе проводника из области одного полюса в область другого. Таким образом, наведенная ЭДС будет переменной во времени. Функции механического выпрямителя переменной ЭЛС, наводимой в секциях ОЯ, в постоянное напряжение на выходных зажимах генератора исполняет щеточно-коллекторный узел. Его щетки всегда имеют одинаковую полярность, так как одной из них всегда касается коллекторная пластина с положительной полярностью, а другой – с отрицатель ной (см. рис . 1,6, раб. №15). Выпрямленное напряжение будет носить пульсирующий характер . Пульсации его будут меньше при большем числе коллекторных пластин.

В соответствии с законом электромагнитной индукции (1) ЭЛС на выходных зажимах ГПТ пропорциональна магнитному потоку Ф в магнитопроводе машины и частоте вращения якоря n

Е=С_ЕФ·n, (2)

г де С_Е .- постоянная для данной машины величина.

При подключении к зажимам ГПТ нагрузки с сопротивлением R_Н в цепи якоря пойдет ток I_Я. На рис.1 представлена схема замещения якорной цепи ГПТ. Уравнение электрического состояния цепи якоря имеет вид:

(3)

Взаимодействие тока якоря I_Я c магнитным полем машины в соответствии с законом Ампера создает на валу генератора электромагнитный момент М, определяемый выражением.

M=C_MФI_Я (4)

Момент М является тормозным моментом (в отличие от ДПТ), он направлен противоположно вращающему моменту М_ВР, развиваемому приводным двигателем, и в установившемся режиме уравновешивает его, т.е. М =М_ВР . В соответствии с выражением (4) момент М будет возрастать с увеличением электрической нагрузки генератора.

При работе ГПТ на нагрузку ток в ОЯ I_Я создает магнитное поле, которое, накладываясь на основное магнитное поле полюсов, искажает его. Это явление называется реакцией якоря. Она вызывает такие нежелательные последствия, как снижение ЭДС, увеличение искрения на коллекторе. Для уменьшения влияния реакции якоря используется установка дополнительных полюсов.

Характеристики ГПТ существенно зависят от способа возбуждения магнитного потока Ф. При электромагнитном возбуждении Ф в зависимости от схемы включения ОВ по отношению к ОЯ различают генераторы с независимым возбуждением и с самовозбуждением. Последние не требуют постороннего источника пиления для ОВ, так как напряжение на ОВ подается с зажимов ОЯ. В этом случае в зависимости от способа соединения ОВ и ОЯ различают генераторы с параллельным, последовательным и смешанным возбуждением.

В настоящей работе исследуются характеристики ГПТ с параллельным возбуждением (ОВ подключена параллельно ОЯ). Электрическая схема генератора приведена на рис .2. Для него справедливо соотношение

I_Я=I+I_В (5)

При запуске генератора на холостом ходу происходит процесс. самовозбуждения, суть которого состоит в следующем. Наличие в машине остаточного магнитного потока Фост (за счет остаточной магнитной индукции B_r ) приводит вследствие вращения якоря к появлению в ОЯ небольшой ЭДС Е_ОСТ , под действием которой в цепи ОВ возникнет небольшой ток Iв . Он создаст магнитный поток Ф_В, который в случае совпадения его по направлению с Фост увеличит магнитный поток в генераторе. Это приведет к возрастанию ЭДС, а следовательно и I_В, что в свою очередь увеличит Ф_В и т.д. По окончании процесса самовозбуждения генератор выйдет на установившийся режим, при котором

I_В(R_Ш+R_Я)=E (Rp=0).

Для самовозбуждения ГПТ необходимо выполнение трех условий:

1) наличие остаточного магнитного потока Ф_ОСТ;

2) совпадение направлений Ф_В и Ф_ОСТ;

3) величина сопротивления в цепи возбуждения R_Р=R_Ш не должна превышать некоторого критического значения.

Основными статическими характеристиками ГПТ являются:

1) характеристика холостого хода Е=f(I_В) при I= 0, n = const;

2) внешняя характеристика U =f(I) при I_В=const, и n=const .

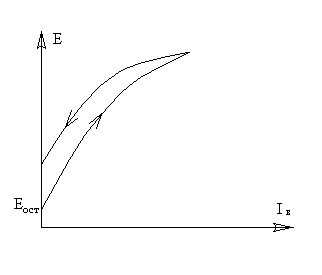

Характеристика холостого хода E=f(I_B) (рис .3) имеет вид, аналогичный кривой намагничивания B=f(H) магнитного материала, из которого изготовлен магнитопровод машины, поскольку ЭДС Е пропорциональна. потоку Ф , а следовательно и магнитной индукции B , а напряженность H

пропорциональна току I_B , а остаточная ЭДС Е_ОСТ, создается вследствие наличия остаточной намагниченности в магнитопроводе машины.

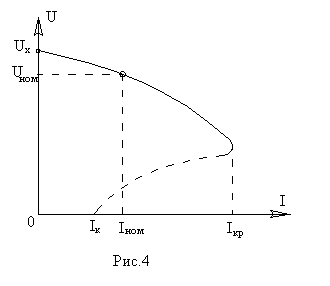

В режиме нагрузки одной из важнейших характеристик генератора является внешняя характеристика U=f(I), показывающая, как зависит напряжение на выходных зажимах генератора от тока нагрузки. Аналитически зависимость U=f(I) описывается уравнением (3) с учетом того, что I_Я=I+I_BI, поскольку I_B << I график внешней характеристики представлен на рис .4.

С ростом тока I I_Я напряжениена выходных зажимах ГПТ с параллельным возбуждением будет снижаться. Это снижение происходит под влиянием следующих факторов:

1) увеличение падения напряжения на обмотке якоря I_Я R_Я;

2) уменьшение ЭДС E вследствие реакции якоря;

3) уменьшение тока возбуждения I_B =U/R_Ш и как следствие магнитного потока Ф по причине снижения напряжения U.

При постепенном уменьшении сопротивления нагрузки R_H, взывающей рост тока I, ток увеличивается лишь до некоторого критического значения I_КР =(2-2,5) I_НОМ, При дальнейшем уменьшении R_H ток начнет уменьшаться вследствие того, что из-за снижения тока возбуждения и усиления реакции якоря генератор будет размагничиваться, что вызовет резкое уменьшение ЭДС. При R_H =0 в обмотке якоря будет проходить небольшой по величине ток короткого замыкания I_К

Участок внешней характеристики ниже точки I_КР (рис.4). соответствует неустойчивому режиму работы генератора.

На рабочем участке внешней характеристики ее наклон к оси абсцисс оценивается номинальным изменением напряжения

(6)

Для ГПТ с параллельным возбуждением

Для сравнения следует указать, что у ГПТ с независимым возбуждением < 10%, так как у них I_B=const.

При работе генератор потребляет мощность Р₁, которая равна мощности приводного двигателя и определяется выражением

P₁ = P₂+P_ = UI+P_ (7)

где P₂ = UI - полезная мощность генератора;

P_- суммарная мощность потерь.

При этом P_ =P_М +P_Э +P_МЕХ+P_ДОБ , (8)

где P_М - мощность магнитных потерь (на перемагничивание отдельных участков магнитной цепи);

P_МЕХ - мощность механических потерь (на трение и вентиляцию);

P_Э =P_ЭЯ +P_ЭВ +P_ЭЩ,- мощность электрических потерь в обмотке якоря, обмотке возбуждения и клеточных контактах.

Добавочными потерями P_ДОБ можно пренебречь ввиду их малости Потери P_М и P_МЕХ, не зависят от нагрузки генератора, поэтому их называют постоянными, Они равны мощности холостого хода P_Х

P_ПОСТ =P_М +P_МЕХ =Р (9)

Электрические потери определяются выражениями:

P_ЭЯ =R_ЯI_Я² ; P_ЭВ =UI_B ; P_ЭЩ =2U_ЩI_Я =2U_Щ (I+I_B) (10)

Экономическим показателем работы генератора является КПД

(11)

КПД генераторов мощностью 1…100 кВт составляет 75…90%.

ОБЪЕКТ И СРЕДСТВА ИССЛЕДОВАНИЯ

Объектом исследования является генератор постоянного тока с параллельным возбуждением средней мощности. с номинальным напряжением 115 В. Он установлен возле стенда совместно с приводным двигателем. На корпусе генератора закреплен щиток с шестью зажимами. К зажимам Я1 и Я2 подключены щетки, контактирующие с обмоткой якоря, к зажимам Ш1 и Ш2 подключены концы обмотки возбуждения (зажимы С1 и С2 в данной работе не используются).

В качестве приводного двигателя используется асинхронный двигатель с напряжением питания 220 В, обмотки его статора соединяются по схеме " треугольник".

В качестве нагрузки генератора используются лампы накаливания. величина тока нагрузки I регулируется с помощью выключателей S1, S2 и т.д. Величина тока возбуждения регулируется реостатом R_Р.

На стенде имеется комплект необходимых измерительных приборов. Схема лабораторной установки приведена в протоколе испытаний (рис. 6, прил.).

ПОРЯДОК ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТА

1. Используя макет, ознакомиться с особенностями конструкции генератора постоянного тока с параллельным возбуждением. Провести анализ приведенных в протоколе испытаний конструктивной схемы и соотношений, поясняющих принцип действия и характеристики генератора.

2. Записать паспортные данные генератора в табл.1 (прил.).

3. Снять характеристику холостого хода генератора Е =f(I_B).

3.1. Собрать электрическую цепь в соответствии со схемой,

приведенной на рис.6 (прил.).

3.2. После проверки цепи преподавателем подать напряжение на стенд, нажав кнопку "Пуск" на торцевой панели стенда, и с помощью индукционного регулятора установить пониженное напряжение 100-120 В приводного асинхронного двигателя.

3.3. Осуществить пуск асинхронного двигателя нажатием кнопки "Пуск." на лицевой панели стенда и проконтролировать направление вращения ротора, которое должно совпадать с направлением, указанным стрелкой на корпусе двигателя, в противном случае произвести реверс двигателя (см. работу №13).

3.4. После разгона двигателя увеличить напряжение с помощью индукционного регулятора до 220 В. Это напряжение поддерживать постоянным в течение всего эксперимента, что обеспечит n=const .

3.5. При отключенной нагрузке, т.е. в режиме холостого хода (лампы накаливания выключены), и максимальном сопротивлении реостата в цепи обмотки возбуждения, обеспечивающем I_B0 (движок реостата R_P в крайнем нижнем положении), убедиться с помощью вольтметра на стенде в наличии небольшого напряжения U=Е_ОСТ, на зажимах генератора.

3.6. Увеличивая тои возбуждения генератора до максимального значения плавным перемещением вверх движка реостата R_P в цепи возбуждения, снять восходящую ветвь характеристики холостого хода

E= f(I_B), для чего замерить 5-6 значений тока I_B и напряжения U_X =E и записать их в табл. 2 (прил.). Затем снять нисходящую ветвь характеристики, уменьшая ток возбуждения перемещением движка реостата R_P вниз, и также записать результаты измерений I_B и E в табл.2(прил.).

4.Исследовать внешнюю характеристику генератора в режиме нагрузки. Замерить параметры номинального режима работы.

4.1. Регулируя ток возбуждения I_B с помощью регулировочного реостата R_P и ток нагрузки I с помощью выключателей ламп накаливания дробиться номинального [или близкого к номинальному) режима работы генератора, т.е. U=U_НОМ , II_НОМ

4.2. Не меняя положение движка реостата R_P , отключить все лампы, после чего измерить и записать в табл.3 (прил.) значения напряжения U на зажимах генератора и тока возбуждения в режиме холостого хода при (I = О).

4.3. Включая поочередно по одной - две лампы и увеличивая

таким образом ток нагрузки генератора I до величины (1,1 - 1,2) I_НОМ , измерить и записать в табл.3 (прил.) пять значений I , U и I_B . При этом предпоследний отчет должен соответствовать номинальному режиму.

4.4. Отключить все лампы накаливания, движок реостата в цепи возбуждения R_P перевести в крайнее нижнее положение и снять напряжения со стенда, нажав кнопки "Стоп" на передней и торцевой панелях стенда.

4.5. Согласовать результаты эксперимента с преподавателем, после чего разобрать электрическую цепь.

ОБРАБОТКА РЕЗУЛЬТАТОВ ЭКСПЕРИМЕНТА

1. По данным табл.2 построить на рис.7 (прил.) график характеристики холостого хода генератор E = f (I_B) . Определить остаточную ЭДС E_ОСТ . Отметить, подтверждают ли результаты эксперимента характер теоретической зависимости E = f (I_B) .

2. По ценным табл. 3 построить на рис.8 (прил.) график внешней характеристики генератора U=f(I) , снятой в режиме нагрузки. Рассчитать номинальное изменение напряжения по формуле (6). Полученные результаты сравнить с теоретическими сведениями.

3. Используя данные табл.3, рассчитать КПД генератора в номинальном режиме по выражениям (7) – (11). При расчете падение напряжения на щеточных контактах U_Щ принять равным 1 В. Постоянные потери мощности Р_ПОСТ =P_X в данном исследовании включены в состав паспортных данных генератора. Полученное в результате расчета значение КПД сравнить с паспортными данными.

4. Результаты проведенного исследования отразить в выводах.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Объясните особенности конструкции и принцип действия генератора постоянного тона.

2. Какую роль в генераторе постоянного тока играет щеточноколлекторный узел?

3. От чего зависит величина ЭДС, индуктируемая в якорной обмотке генератора?

4. Приведите схему замещения и уравнение электрического состояния цепи якоря генератора.

5. Что собой представляет "реакция якоря" и как она влияет на работу генератора постоянного тока?

6. Приведите схему подключения к сети генератора постоянного тока с параллельным возбуждением.

7. Объясните процесс самовозбуждения генератора и назовите его условия.

8. Что называется характеристикой холостого хода и каков ее вид?

9. Какой характеристикой определяются свойства генератора в режиме нагрузки?

10. Почему с ростом нагрузки напряжение на выходных зажимах генератора биижается?

11. От чего зависит величина КПД генератора постоянного тока? Назовите виды потерь энергии в генераторе .

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

16. Копылов И.Л. – Проектирование электрических машин. Учеб. М. Высшая школа 2005. – 767 с

17. Вольдек А.И. - Электрические машины переменного тока. учебник, 2008. – 350 с

18. Беспалов В.Я. – Электрические машины. Учебное пособие. Москва Академия 2006. – 320 с.

ЛАБОРАТОРНАЯ РАБОТА №17

ИССЛЕДОВАНИЕ ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА

С ПАРАЛЛЕЛЬНЫМ ВОЗБУЖДЕНИЕМ

ЦЕЛЬ РАБОТЫ

1. Изучить конструкцию и закрепить теоретические сведения о принципе действия генераторов с самовозбуждением.

2. Освоить методику экспериментального исследования характеристик генератора в режимах холостого хода и нагрузки.

3. Получить навыки опытного определения коэффициента полезного действия генератора постоянного тока.

Конструктивная схема ДПТ

Соотношения, поясняющие принцип действия генератора

U=

E=

M=

n=

Паспортные данные генератора

Таблица 1

Тип	P,кВт	n, об/мин	U, B	I, A	(RЯ-RД),Ом	RШ,Ом	RС,Ом	PX,кВт

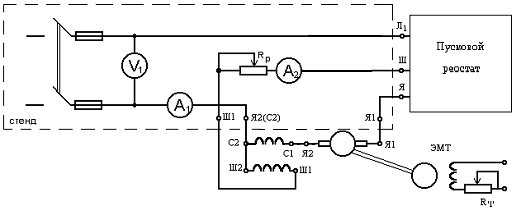

Схема для исследования характеристик генератора

Опытное определение характеристики холостого хода E=f(I_B) ,

Таблица 2

Восходящая ветвь	IВ, А
	E, B
Нисходящая ветвь	IВ, A
	E, B

Опытное определение внешней характеристики U=f(I)

Таблица 3

I, A
U, B
IB, A

РАСЧЕТНО-ГРАФИЧЕСКАЯ ЧАСТЬ

Характеристика ХХ

I/A

рис.7 рис.8

Расчетная зависимость Численная зависимость

Расчетная зависимость: =

Численная величена =

Краткие выводы по работе

Группа___________Студент________________________________Дата_______

Преподаватель_______________________________________________________

ЛАБОРАТОРНАЯ РАБОТА № 18

ИССЛЕДОВАНИЕ ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА

СО СМЕШАННЫМ ВОЗБУЖДЕНИЕМ

ЦЕЛЬ РАБОТЫ

1. Изучить особенности конструкции и принцип действия генератора.

2. Исследовать и провести сравнительный анализ внешних характеристик генератора при согласном н встречное. включениях обмоток возбуждения.

ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ

Конструктивной особенностью генератора постоянного тока со смешанным возбуждением в сравнении с генераторами независимого или параллельного возбуждения является наличие двух обмоток возбуждения, предназначенных для создания магнитного поля машины (рис.1).

Обмотки Ш1 – Ш2 и С1-С2 соответственно называются параллельной (шунтовой) и последовательной (сериесной) обмотками возбуждения согласно их способу включения относительно якорной обмотки генератора. По принципу действия данный генератор является генератором с самовозбуждением.

Проведем анализ основной эксплуатационной характеристики рассматриваемого генератора при различных схемах включении обмоток возбуждения. Внешняя характеристика генератора со смешанным возбуждением представляет собой зависимость напряжения U от тока нагрузки генератора I при постоянной частоте вращении якоря n и постоянном сопротивлении параллельной цепи возбуждения.

Где

R_Ш - сопротивление обмотки Ш1 – Ш2

R_Р - сопротивление регулировочного реостата.

Качественный анализ данной зависимости можно провести с использованием второго закона Кирхгофа для якорной цепи генератора:

; (1)

(2)

где R_Я, R_C - соответственно сопротивления якорной обмотки

Я1- Я2 и обмотки возбуждения С1 - С2;

I_Я- ток якорной обмотки, I – ток нагрузки генератора; I_В – ток параллельной цепи возбуждения;

С_е – электрическая постоянная машины;.

 - магнитный поток;

О - частота вращения якоря.

Из уравнений (1) и (2) следует, что при увеличении тока напряжение генератора U изменяется по следующим причинам: во-первых, в результате падения напряжения на сопротивлениях якорной обмотки и последовательной обмотки возбуждения, во вторых, за. счет изменения магнитного потока . В свою очередь магнитный поток машины меняется под действием следующих факторов:

1) реакции якоря (магнитное поле якорной обмотки уменьшает основное магнитное поле машины, создаваемое обмотками возбуждения).

2) изменения тока параллельной обмотки возбуждения

I_В= U/(R_P+R_Ш).

При Ф =const внешняя характеристика генератора согласно уравнению (1) имела бы вид прямой 2 (рис.2).При согласном включении магнитные потоки параллельной и последовательной обмоток

_Ш и _С совпадают по направлению. В результате этого общий поток возбуждения  = _Ш + _С при увеличении тока нагрузки возрастает, что влечет за собой нарастание ЭДС Е_Я(2). Число витков последовательной обмотки подбирается с таким расчетом, чтобы приращение ЭДС в интервале О... I_НОМ, компенсировало с некоторым избытком падения напряжения в цепи якоря и размагничивающее действие реакции якоря. В результате этого

1.=_Ш + _С ;  = Var ;

2. = const ;

3. = _Ш - _С ; = Var.

величина U в указанном интервале значений токов нагрузки значительно отличается от напряжения при холостом ходе U_X = E т.е. обеспечивается стабильность напряжения (кривая 1, рис.2.).Этим объясняется широкое применение генераторов с согласным включениям обмоток возбуждения для питания потребителей напряжением постоянного значения постоянного значения.

При встречном включении магнитный поток последовательной обмотки оказывает размагничивающее действие ( = _Ш - _С),так как он направлен навстречу потоку параллельной обмотки возбуждения. В результате этого общий магнитный поток машины  при увеличении тока нагрузки существенно уменьшается, что влечет за собой значительное уменьшение ЭДС и напряжения генератора. По этому внешняя характеристика генератора при встречном включении обмоток возбуждения получается круто падающей с наличием участка I = const (кривая 3, рис2).Генераторы с такой внешней характеристикой нашли применение в электросварочных агрегатах. Их достоинство состоит в том, что они не боятся коротких замыканий в цепи нагрузки.

Другим нежнейшим показателем качества работы генератора является коэффициент полезного действия . Методика расчета коэффициента полезного действия генератора приведена в методических указаниях к лабораторной работе № 17.

ОБЪЕКТ И СРЕДСТВА ИССЛЕДОВАНИЯ

В данной работе исследуется генератор постоянного тока смешанного возбуждения средней мощности с напряжением питания U=115В. Якорь генератора вращается асинхронным двигателем (АД), обмотки статора которого соединяются в треугольник, а номинальное напряжение равно 220 В. Это напряжение задается индукционным регулятором. Нагрузкой генератора служат лампы накаливания, величина тока нагрузки I регулируется посредством выключателей S1, S2 и т.д. Ток возбуждения генератора регулируется с помощью реостата R_P. На стенде имеется комплект необходимых измерительных приборов. Схема лабораторной установки приведена в протоколе испытаний (приложение, рис.3).

ПОРЯДОК ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТА

1. Используя макет, ознакомиться с особенностями конструкции генератора постоянного тока со смешанным возбуждением. Записать паспортные, данные испытуемого генератора в табл.1 протокола испытаний (прил. ).

2. Снять внешнюю характеристику генератора при согласном включении обмоток возбуждения.

2.1. Собрать электрическую цепь в соответствии со схемой, приведенной на рис.3 протокол испытаний (прил.).

2;2. После проверки схемы преподавателем нажатием кнопки "Пуск" на торцевой панели стенда подать напряжение на стенд

и с помощью индукционного регулятора установить пониженное напряжение 100-120 В приводного асинхронного двигателя.

2.3. Осуществить пуск асинхронного двигателя, нажав кнопку "Пуск" на лицевой панели стенда и проконтролировать направление вращения ротора, которое должно совпадать с направлением, указанным стрелкой на корпусе двигателя, в противном случае произвести реверс двигатели (см.работу № Т3).

2.4. После разгона двигателя увеличить напряжение с помощью индукционного регулятора до 220В. Это напряжение удерживать постоянным в течение всего эксперимента, что обеспечит n = const.

2.5. Проверить условие самовозбуждения генератора. При отключенной

нагрузке (режим XX) и максимальном сопротивлении реостата R_P в цепи обмотки возбуждения (I_В = I_В min) убедиться с помощью вольтметра в наличии небольшого напряжения на выводах генератора. Постепенно увеличивая ток возбуждения, доводя R до R_min,убедиться в том, что напряжение генератора.

увеличивается – идет процесс самовозбуждения.

2.6. Замерить и записать в табл. 2 полученное значение – U = U_X при I = 0. Затем, включая поочередно по одной -две лампы и увеличивая таким образом ток нагрузки генератора до (1,1…1,2)I_ном ,записать в табл. 2 четыре-пять значений показаний приборов, измеряющих ток I и напряжение U.

2.7. Отключить все лампы и снять напряжение со стенда, нажав кнопку "Стоп" на торцевой панели стенда.

3.0 Снять внешнюю характеристику генератора при встречном включении обмоток возбуждения. 3.1. Осуществить встречное включение последовательной обмотки возбуждения, поменяв местами подключение проводчиков к клеммам С1 и С2, и предъявить электрическую цепь для проверки преподавателю.
