Контрольные вопросы и задачи

1. Укажите признаки наступления резонанса напряжений в последовательной цепи при изменении емкости конденсатора.

2. Какие векторы на векторной диаграмме имеют при резонансе напряжений одинаковую длину?

3. При каком условии возникает резонанс напряжений и почему?

4. Изобразите векторную диаграмму тока и напряжений в последовательной цепи при Х_L>Х_C .

5. Изобразите векторную диаграмму тока и напряжений в последовательной цепи при X_L< Х_C.

6. Изобразите векторную диаграмму тока и напряжений в последовательной цепи при резонансе напряжений.

7. Активное сопротивление цепи равно емкостному и равно половине индуктивного сопротивления. Чему равен угол сдвига фаз между током и напряжением?

8. Полная мощность, коэффициент мощности и активное сопротивлениеe цепи соответственно равны: 1 кВ-А; 0,8; 2 Ом. Чему равно действующее значение тока в цепи?

9. Полная мощность и реактивное сопротивление цепи соответственно равны 400 В-А и 3 Ом. Угол сдвига фаз между током и напряжением равен 30°. Чему равно действующее значение напряжения на клеммах. цепи?

Протокол испытаний к лабораторной работе №5

"Исследование линейной неразветвленной электрической цепи синусоидального тока"

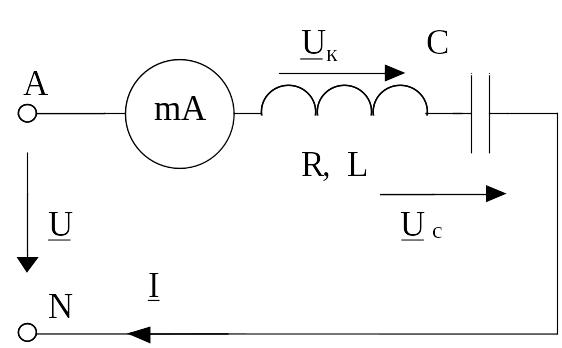

Рис.8

Таблица 1
Номер опыта	С, мкФ	I, мА	U, В	UK, В	UC, В
1
2
3
4
5

РАСЧЕТНО-ГРАФИЧЕСКАЯ ЧАСТЬ

Таблица 2
Номер опыта	Р, Вт	S, В-А	Cos(φ)	Z, Ом	UR, В	UL, В
1
2
3
4
5

Расчетные формулы:

Векторные диаграммы (m_I =___ А/см; m_U =___B/cм)

К

а) для опыта № _

Рис.10

б) для опыта №__

Рис.11

раткие выводы по работе:

Группа ____________ Студент _______________ Дата ___________

Преподаватель___________
