8.3.3 Ионная литография
Потоки ионов различных газов, например водорода, азота, неона, аргона, ускоренных до энергий 60 - 100 кэВ, могут приводить к перестройке молекулярной структуры и изменению химических свойств резистов. Главным достоинством ионных пучков является малое обратное рассеяние, а следовательно, минимальный эффект близости. В отличие от ЭЛЛ, нет необходимости в использовании очень тонких слоев резиста для улучшения разрешающей способности. Возможность увеличения толщины резиста до 1 мкм и более приводит к снижению плотности дефектов (проколов в слое резиста) и, соответственно, к повышению вероятности выхода годных ИС [2, 7].
Экспонирование осуществляют либо фокусированным, либо коллимированным пучком ионов. Фокусированные пучки используются для рисования непосредственно по пластине элементов с размерами менее 20 нм. Поскольку процесс занимает много времени, использование его в массовом производстве неприемлемо.
Ионно-пучковые проекционные установки сочетают в себе высокие разрешающую способность и производительность. Длина пробега легких ионов (водорода, гелия) при энергиях 50 - 100 кэВ лежит в том же интервале, что и типично используемая в технологическом процессе толщина резистов. При чувствительности резиста 1012 - 1013 ион/см2 необходимо менее 1 секунды для экспонирования площадки от 10 до 100 мм2 [6].
Шаблон может представлять собой кремниевую мембрану, на которой из пленки золота создается рисунок маски, защищающей от потока ионов. Толщина пленки золота составляет около 0,7 мкм. Совмещение достигается путем детектирования обратно рассеянных ионов (от специально изготавливаемых реперных меток) [2].
Изменением состава ионов в пучках можно полностью сформировать структуру ИС, используя пучки ионов элементов III и V групп периодической системы для легирования внедрением, а ионные пучки газов для литографии. Ионы также могут использоваться в безрезистивных процессах, когда происходит прямая модификация поверхности. На подложках различных типов под действием ионного облучения могут образовываться островки магнитных материалов, массивы квантовых точек или волнообразный рельеф [7].
9 Модели полупроводниковых структур
9.1 Сущность проектирования интегральных схем
Процесс проектирования ИС включает следующие основные этапы37: 1) составление технических требований; 2) выбор физической структуры; 3) разработка принципиальной электрической схемы; 4) разработка конструкции и топологии; 5) оформление документации.
На первом этапе анализируют техническое задание и составляют технические требования - к электрическим параметрам ИС, надежности и др.
Второй этап предполагает выбор структуры и электрофизических параметров подложки, формулирование требований к электрофизическим параметрам слоев, определение геометрических и электрических параметров активных элементов ИС. Толщины и электрофизические параметры слоев ИС определяют из требований, предъявляемых к основным структурам (транзисторам и др. активным элементам), - с учетом возможностей типового технологического процесса изготовления ИС. Для проектирования остальных (пассивных) элементов используются слои основных структур. Если выработанные требования к параметрам подложки и слоев не удовлетворяются базовым технологическим процессом, то в его режимы вносят соответствующие коррективы.
Разработка принципиальной электрической схемы ИС осуществляется в соответствии с техническими требованиями, с учетом технологических возможностей и ограничений. В качестве исходных данных используются электрические параметры активных элементов, определенные на предыдущем этапе. При необходимости указанные параметры могут быть скорректированы или уточнены.
Основной этап проектирования ИС – разработка топологии – производится в следующей последовательности [2]: 1) получение и согласование исходных данных; 2) расчет геометрических размеров элементов; 3) разработка эскиза топологии; 4) разработка предварительного варианта топологии; 5) оценка качества и оптимизация топологии.
Исходными данными являются принципиальная электрическая схема, а также технологические и конструктивные требования и ограничения. По принципиальной электрической схеме определяют перечень активных и пассивных элементов, формулируют требования к отдельным элементам. К конструктивным исходным данным относят порядок расположения на кристалле контактных площадок и предполагаемая конструкция корпуса. Выбор корпуса определяется необходимым числом выводов, размером кристалла и назначением ИС.
При разработке топологии необходимо учитывать точность технологических операций, определяющих геометрические размеры элементов (изготовления фотошаблонов, совмещения фотошаблонов с рисунком на подложке, травления окон в диэлектрической пленке и т. п.). Послойные чертежи входят в комплект конструкторско-технологической документации. Информация о топологии ИС может быть представлена также на магнитном носителе. Разработанная документация позволяет изготовить комплект эталонных фотошаблонов для производства ИС.
Заканчивается процесс проектирования изготовлением опытной партии ИС и их исследованием (проверка электрических параметров, оценка надежности, проведение механических и климатических испытаний и т. д.). Если в результате исследований выяснится, что изготовленные ИС не удовлетворяют требованиям технического задания, то после анализа причин несоответствия производят коррекцию того или иного этапа проектирования.
«
Ручное»
проектировании ИС с числом элементов
около 104 (К = 4) требует более одного
человеко-года, что не может устраивать
ни разработчиков, ни потребителей:
необходима автоматизация проектирования
ИС. Компьютерное проектирование ИС
указанной сложности занимает уже около
семи человеко-дней [2].

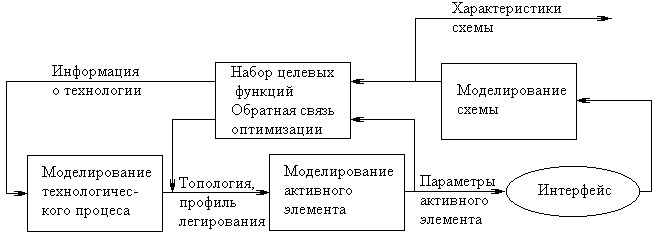

Рисунок 9.1 – Взаимосвязь моделирования и оптимизации технологии изготовления, активных элементов и ИС
В компьютерном многоуровневом проектировании ИС [18] используются технологические, физико-топологические, электрические, фрагментные модели полупроводниковых структур (см. рис. 9.1). Для разработки топологии ИС используются геометрические и точечные модели элементов [2]. Простейшая геометрическая модель представляет собой прямоугольник, накрывающий элемент, с указанными на нем местами выводов. В точечных моделях элемент представляется в виде точки с исходящими из нее выводами; фиксируется только количество, либо и количество, и порядок следования выводов.
В комплекте документации на ИС должна содержаться полная информации об ее технологии изготовления, конструкции, назначении, нормах на параметры, режимах испытаний и др. Упрощение конструирования достигается автоматизацией выпуска конструкторской документации.
Каждый тип ИС имеет свои особенности конструирования, которые определяются, в основном, используемой элементной базой и технологией изготовления.
