6.2.3 Плотность состояний
Важной характеристикой любой электронной системы, наряду с ее энергетическим спектром, является плотность состояний ρ(Е) [16]. Для простейшего параболического закона дисперсии в изотропном ЗD - кристалле (см. рис. 6.7, а)
где m* - эффективная масса электрона.
Плотность состояний двумерной электронной системы - число состояний в единичном интервале энергий, приходящихся на единицу площади, - претерпевает скачки, равные m*/(πh2), при энергиях Е, соответствующих уровням размерного квантования Em (рис. 6.7, б). При этом в идеальных двумерных структурах
где d - толщина слоя, т. е. ширина квантовой ямы. В реальных структурах каждая ступенька плотности состояний сглаживается (появляются «хвосты плотности состояний») за счет различных механизмов уширения (высокий уровень легирования, микроскопические флюктуации состава и др.) [16].
Рисунок 6.7 - Плотность состоянии в объемном ЗD (а), двумерном 2D (6), одномерном 1D (в) и нульмерном 0D (г) электронном газе. Пунктиром показано влияние эффектов уширения на функции плотности состояний
В квантовой нити плотность электронных
состояний определяется как число
разрешенных состояний, приходящихся
на единичный интервал энергий и на
единицу длины. В пределах каждой подзоны
с фиксированной энергией размерного
квантования
плотность
состояний уменьшается с ростом энергии
пропорционально
(рис.
6.7, в). При
плотность состояний в идеальной квантовой
нити расходится, но в реальных ситуациях
благодаря эффектам уширения это значение
оказывается конечным.
Плотность состояний нульмерной системы 0D, т. е. квантовой точки, состоит из набора δ-функций, положение которых совпадает с энергией уровней размерного квантования (рис. 6.7, г). Это дискретный спектр разрешенных значений энергий, подобный спектру атомов и молекул. Даже в идеальной ситуации, когда имеется набор квантовых точек с абсолютно одинаковыми параметрами, их уровни будут иметь конечную ширину, определяемому конечностью времени жизни в возбужденном состоянии [16].
6.3 Сверхрешетки
Сверхрешетками (СР) называют структуры с периодическим изменением уровня легирования полупроводника, образующего последовательность гомопереходов (легированные СР), а также многослойные структуры из гетеропереходов (композиционные СР) с типичной толщиной слоев 8 - 10 нм [17, 15, 5]. Потенциальный профиль легированных СР обусловлен электростатическим потенциалом ионизированных примесей, а композиционных - периодическим изменением ширины энергетической запрещенной зоны в направлении роста кристалла.
Рисунок 6.8 - Координатная зависимость зонной диаграммы
легированной СР nipi-GaAs: 1 - ионизированные доноры;
2 - ионизированные акцепторы
В
легированных СР результирующее
распределение заряда ионизованных
доноров и акцепторов создает совокупность
параболических потенциальных ям (см.
рис. 6.8). Пространственное разнесение
минимума зоны проводимости и максимума
валентной зоны кардинально сказывается
на параметрах системы. Так, из-за малого
перекрытия электронных и дырочных
состояний времена электронно-дырочной
рекомбинации могут на много порядков
превосходить соответствующие значения
в однородном полупроводнике. Путем
подбора уровней легирования и толщин
слоев эффективной ширине запрещенной
зоны ЕСР можно придавать практически
любое значение от нуля до ширины
запрещенной зоны исходного материала
Eg
[5].

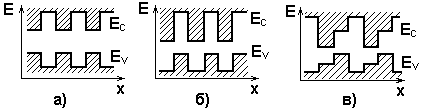

Рисунок 6.9 - Координатные зависимости зонной диаграммы для композиционной СР типа I (а), типа II (б) и политипной (в)
Композиционные СР бывают трех типов: контравариантные (тип I), ковариантные (тип II) и политипные. В контравариантных СР (см. рис. 6.9, а) разрывы зоны проводимости ΔEC и валентной зоны ΔEV имеют противоположные знаки, и запрещенные зоны Egi слоев полностью перекрываются. В ковариантных СР ΔEC и ΔEV имеют одинаковые знаки, и, соответственно, Egi перекрываются частично (рис. 6.9, б), либо не перекрываются вообще. В политипных СР (рис. 6.9, в) слои, образующие СР типа II, дополняются широкозонным материалом, создающим потенциальные барьеры как для электронов, так и для дырок (по типу I).
Композиционные контравариантные СР изготавливаются, например, на структурах GaAs - AlxGa1-xAs, ковариантные - на InAs - GaSb или In1-xGaxAs - GaSb1-yAsy. Политипные СР конструируются из базовых многокомпонентных систем типа ВАС, АВСА, АСВСА и т. п., где А означает AlSb, В - GaSb, С - InAs.
Возможности легирования отдельных слоев используются и для изменения свойств композиционных СР. Донорной примесью обычно легируют слои с большей шириной запрещенной зоны. Если дно зоны проводимости узкозонного материала (дно квантовой ямы) окажется ниже по энергии, чем донорные уровни в барьерах, то электроны с этих уровней могут перейти в нелегированные слои, пространственно разделившись с породившими их ионизированными донорами, что приведет к увеличению подвижности электронов. Эффект будет более выражен при низких температурах, когда ослаблены процессы фононного рассеяния [5, 17].
П
редставляют
интерес латеральные СР, чередование
слоев в которых происходит не в направлении
роста кристалла, а в направлении,
параллельном поверхности подложки.
Такие СР могут быть созданы путем
вариации зарядового состояния изолирующего
слоя у его контакта с поверхностью
полупроводника.21
Рисунок 6.10 - Схема возникновения дополнительного периода трансляции А на поверхностях с высокими кристаллографическими индексами; темные кружки - атомы в квадратной решетке
Принципиально иной способ создания СР в двумерных системах основывается на ориентации плоскости квантовой ямы вдоль кристаллографических плоскостей с высокими индексами Миллера (ориентационные вицинальные СР).22 Возникающий при этом в плоскости квантовой ямы новый минимальный период трансляции А >> а (см. рис. 6.10) приводит к появлению в таких системах новых границ зон Бриллюэна и минищелей в энергетическом спектре носителей заряда [5].
