9. Переработка газов

9.1. Исходное сырье и продукты переработки газов

Легкие углеводороды содержатся в природных горючих га­зах (чисто газовых, нефтяных и газоконденсатных месторождений), а также в газах, получаемых при переработке нефти.

Природные горючие газы состоят в основном из смеси пара­финовых углеводородов. Кроме того, в их состав могут входить азот, углекислый газ, пары воды, сероводород, гелий.

Природные горючие газы перерабатывают на газоперерабаты­вающих заводах, которые строят вблизи крупных нефтяных и газовых месторождений. Предварительно газы очищают от мехпримесей (ча­стиц пыли, песка, окалины и т.д.), осушают и очищают от сероводорода и углекислого газа. Продуктами первичной переработки природных горючих газов являются газовый бензин, сжиженные и сухие газы, технические углеводороды: этан, пропан, бутаны, пентаны.

Газы, получаемые при первичной и вторичной (особенно там, где используют термокаталитические процессы) переработке нефти, кроме предельных парафиновых углеводородов содержат и непредель­ные - олефины. Этим они отличаются от природных горючих газов.

9.2. Основные объекты газоперерабатывающих заводов

На газоперерабатывающих заводах (ГПЗ) с полным (закон­ченным) технологическим циклом применяют пять основных технологических процессов:

1. прием, замер и подготовка (очистка, осушка и т.д.) газа к переработке;

2. компримирование газа до давления, необходимого для пе­ реработки;

3. отбензинивание газа, т.е. извлечение из него нестабильно­ го газового бензина;

4. разделение нестабильного бензина на газовый бензин и индивидуальные технически чистые углеводороды (пропан, бутаны, пентаны, н-гексан);

5. хранение и отгрузка жидкой продукции завода.

Газоперерабатывающее производство может быть организо­вано не только как ГПЗ, но и как газоотбензинивающая установка в составе нефтегазодобывающего управления (НГДУ) или нефтепере­рабатывающего завода (НПЗ). Это делается когда количество исходного сырья невелико.

245

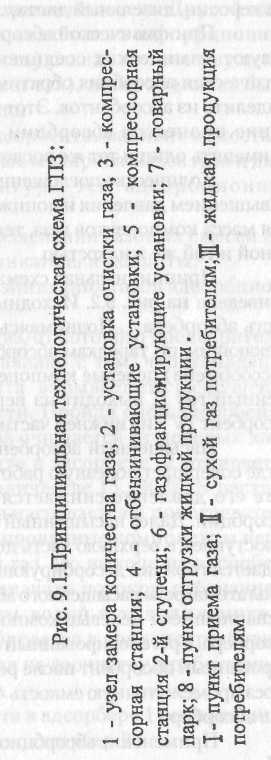

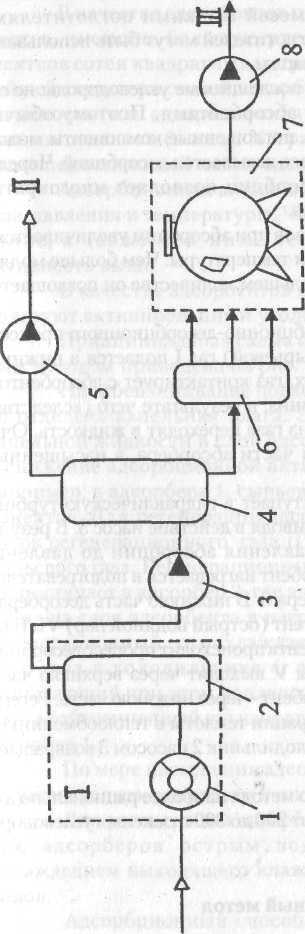

Принципиальная технологическая i мма 1"ПЗ приведена на рис. 9.1.

Газ поступает на пункт приема под давлением 0,15...0,35 МПа. Здесь сначала производят замер его количества, а затем направляют в приемные сепараторы, где от газа отделяют механические примеси (песок, пыль, продукты коррозии газопроводов) и капельную влагу. Далее газ поступает на установку очистки газа 2, где от него отделяют сероводород и углекислый газ.

Компрессорная станция 1-й ступени 3 предназначена для пе­рекачки сырьевого («сырого») газа. Сжатие осуществляется в одну, две или три ступени газомоторными компрессорами (10 ГК, 10 ГКМ, 10 ГКН) или центробежными нагнетателями (К-380, К-980).

На отбензинивающих установках 4 сырьевой газ разделяют на нестабильный газовый бензин, отбензиненный газ и сбросной газ. Нестабильный бензин направляют на газофракционирующие установ­ки 6. Отбензиненный («сухой») газ компрессорной станцией П-й ступени 5 закачивается в магистральный газопровод или реализуется местным потребителям. Сбросной газ используют для топливных нужд котельной и трубчатых печей.

Газофракционирующие установки 6 предназначены для раз­деления нестабильного бензина на газовый (стабильный) бензин и индивидуальные технически чистые углеводороды: этан, пропан, бу-таны, пентаны и н-гексан. Получаемые продукты газоразделения откачивают в товарный парк 7, откуда впоследствии производится их отгрузка железнодорожным транспортом или по трубопроводам.
