Операциях:

а - схема; б - элеватор 1 - бурильная труба; 2 - элеватор; 3 - штроп

94

95

поршневые двухцилиндровые насосы двойного действия. Напорный рукав (буровой шланг) предназначен для подачи промывочной жид­кости под давлением от неподвижного стояка к перемещающемуся вертлюгу.

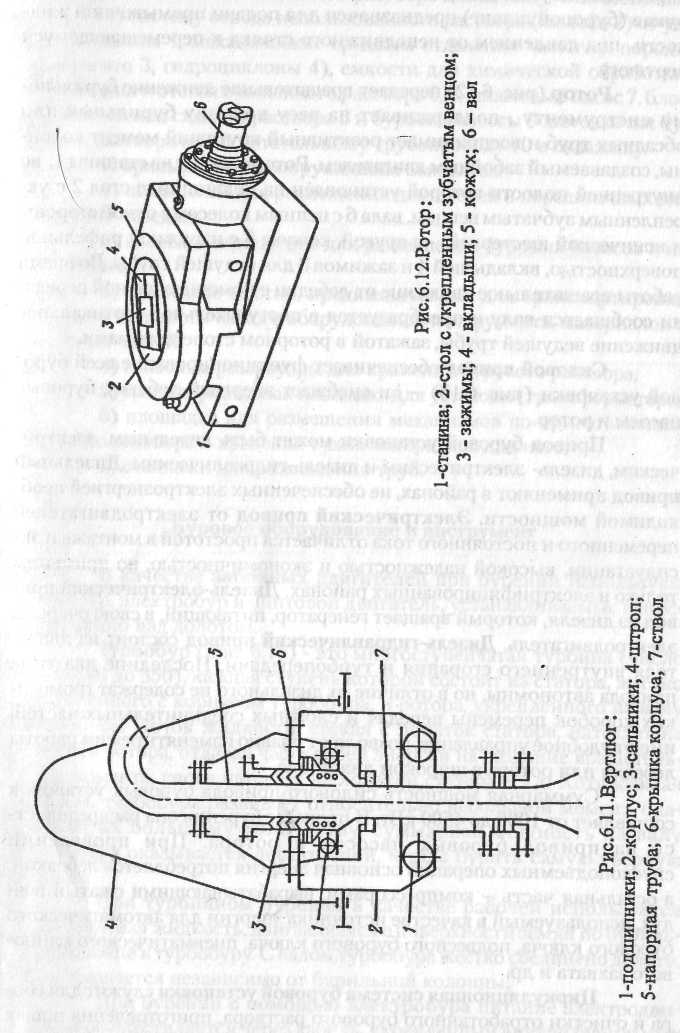

Ротор (рис. 6.12) передает вращательное движение бурильно­му инструменту , поддерживает на весу колонну бурильных или обсадных труб и воспринимает реактивный крутящий момент колон­ны, создаваемый забойным двигателем. Ротор состоит из станины 1, во внутренней полости которой установлен на подшипнике стол 2 с ук­репленным зубчатым венцом, вала 6 с цепным колесом с одной стороны и конической шестерней - с другой, кожуха 5 с наружной рифельной поверхностью, вкладышей 4 и зажимов 3 для ведущей трубы. Во время работы вращательное движение от лебедки с помощью цепной переда­чи сообщается валу и преобразуется в поступательное вертикальное движение ведущей трубы, зажатой в роторном столе зажимами.

Силовой привод обеспечивает функционирование всей буро­вой установки (рис. 6.13) - он снабжает энергией лебедку, буровые насосы и ротор.

Привод буровой установки может быть дизельным, электри­ческим, дизель- электрическим и дизель-гидравлическим. Дизельный привод применяют в районах, не обеспеченных электроэнергией необ­ходимой мощности. Электрический привод от электродвигателей переменного и постоянного тока отличается простотой в монтаже и эк­сплуатации, высокой надежностью и экономичностью, но применим только в электрифицированных районах. Дизель-электрический при­вод из дизеля, который вращает генератор, питающий, в свою очередь, электродвигатель. Дизель-гидравлический привод состоит из двига­теля внутреннего сгорания и турбопередачи. Последние два типа привода автономны, но в отличие от дизельного не содержат громозд­ких коробок перемены передач и сложных соединительных частей, имеют удобное управление, позволяют плавно изменять режим работы лебедки или ротора в широком диапазоне.

Суммарная мощность силового привода буровых установок составляет от 1000 до 4500 кВт. В процессе бурения она распределяет­ся на привод буровых насосов и ротора. При проведении спускоподъемных операций основная энергия потребляется лебедкой, а остальная часть - компрессорами, вырабатывающими сжатый воз­дух, используемый в качестве источника энергии для автоматического бурового ключа, подвесного бурового ключа, пневматического клино­вого захвата и др.

Циркуляционная система буровой установки служит для сбо­ра и очистки отработанного бурового раствора, приготовления новых

98

его порций и закачки очищенного раствора в скважину. Она включает (рис. 6.14) систему отвода использованного раствора (желоба 2) от ус­тья скважины 1, механические средства отделения частичек породы (вибросито 3, гидроциклоны 4), емкости для химической обработки, накопления и отстоя очищенного раствора 6,8, шламовый насос 7, блок приготовления свежего раствора 5 и буровые насосы 9 для закачки бу-poijoro раствора по нагнетательному трубопроводу 10 в скважину. К привышечным сооружениям относятся:

1. помещение для размещения двигателей и передаточных ме­ ханизмов лебедки;

2. насосное помещение для размещения буровых насосов и их двигателей;

3. приемные мостки, предназначенные для транспортировки бурового технологического оборудования, инструмента, материалов и запасных частей;

1. запасные резервуары для хранения бурового раствора;

2. трансформаторная площадка для установки трансформатора;

4. площадка для размещения механизмов по приготовлению бурового раствора и хранения сухих материалов для него;

3. стеллажи для размещения труб.
