6.4. Буровые установки, оборудование и инструмент
Бурение скважин осуществляется с помощью буровых уста- sok, оборудования и инструмента.
86
87
Буровые установки
Буровая установка - это комплекс наземного оборудования, необходимый для выполнения операций по проводке скважины. В состав буровой установки входят (рис. 6.4):
буровая вышка;
оборудование для механизации спуско-подъемных операций;
наземное оборудование, непосредственно используемое при бурении;
силовой привод;
циркуляционная система бурового раствора;
привышечные сооружения.
Буровая вышка - это сооружение над скважиной для спуска и подъема бурового инструмента, забойных двигателей, бурильных и обсадных труб, размещения бурильных свечей (соединение двух-трех бурильных труб между собой длиной 25...36 м) после подъема их из скважины и защиты буровой бригады от ветра и атмосферных осадков.
Различают два типа вышек: башенные (рис. 6.5) и мачтовые (рис. 6.6). Их изготавливают из труб или прокатной стали.
Башенная вышка представляет собой правильную усеченную четырехгранную пирамиду решетчатой конструкции. Ее основными элементами являются ноги 1, ворота 2, балкон 3 верхнего рабочего, подкронблочная площадка 4, козлы 5, поперечные пояса 6, стяжки 7, маршевая лестница 8.
Вышки мачтового типа бывают одноопорные и двухопорные (А-образные). Последние наиболее распространены.

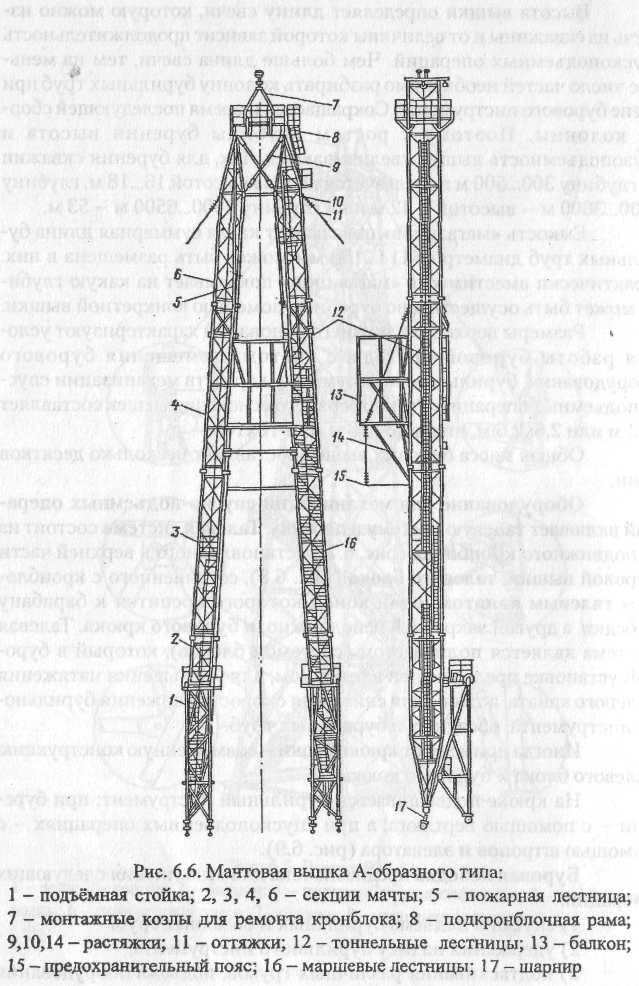

В конструкцию мачтовой вышки А-образного типа входят подъемная стойка 1, секции мачты 2,3,4,6, пожарная лестница 5, монтажные козлы 7 для ремонта кронблока, подкронблочная рама 8, растяжки 9, 10, 14, оттяжки 11, тоннельные лестницы 12, балкон 13 верхнего рабочего, 15 - предохранительный пояс, маршевые лестницы 16, шарнир 17.
А-образные вышки более трудоемки в изготовлении и поэтому более дороги. Они менее устойчивы, но их проще перевозить с места на место и затем монтировать.
Основные параметры вышки - грузоподъемность, высота, емкость «магазинов» (хранилищ для свечей бурильных труб), размеры верхнего и нижнего оснований, длина свечи, масса.
Грузоподъемность вышки — это предельно допустимая вертикальная статическая нагрузка, которая не должна быть превышена в процессе всего цикла проводки скважины.
Рис. 6.4. Схема бурения скважины
88
89

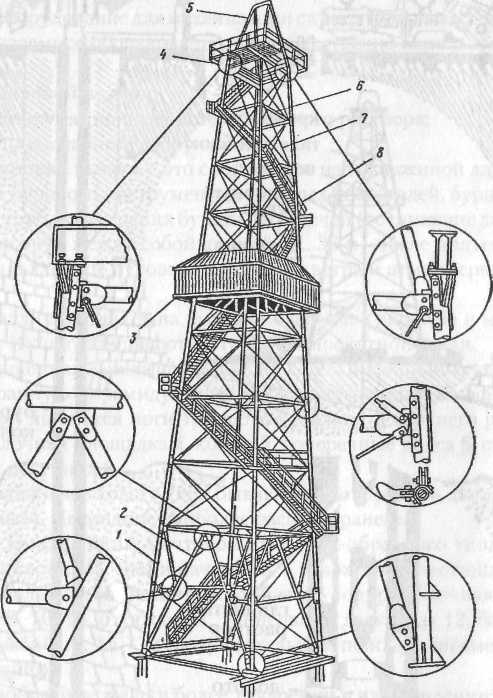

1 - нога; 2 - ворота; 3 - балкон; 4 - подкронблочная площадка; 5 козлы; 6 - поперечные пояса; 7 - стяжки; 8 - маршевая лестница
монтажные
Высота вышки определяет длину свечи, которую можно извлечь из скважины и от величины которой зависит продолжительность спускоподъемных операций. Чем больше длина свечи, тем на меньшее число частей необходимо разбирать колонну бурильных труб при смене бурового инструмента. Сокращается и время последующей сборки колонны. Поэтому с ростом глубины бурения высота и грузоподъемность вышек увеличиваются. Так, для бурения скважин на глубину 300...500 м используется вышка высотой 16... 18 м, глубину 2000...3000 м -\ысотой - 42 м и на глубину 4000...6500 м - 53 м.
Емкость «магазинов» показывает какая суммарная длина бурильных труб диаметром 114...168 мм может быть размещена в них. Практически вместимость «магазинов» показывает на какую глубину может быть осуществлено бурение с помощью конкретной вышки.
Размеры верхнего и нижнего оснований характеризуют условия работы буровой бригады с учетом размещения бурового оборудования, бурильного инструмента и средств механизации спускоподъемных операций. Размер верхнего основания вышек составляет 2x2 м или 2,6x2,6 м, нижнего 8x8 м или 10x10 м.
Общая масса буровых вышек составляет несколько десятков тонн.
Оборудование для механизации спуско-подъемных операций включает талевую систему и лебедку. Талевая система состоит из неподвижного кронблока (рис. 6.7), установленного в верхней части буровой вышки, талевого блока (рис. 6.8), соединенного с кронбло-ком талевым канатом, один конец которого крепится к барабану лебедки, а другой закреплен неподвижно, и бурового крюка. Талевая система является полиспастом (системой блоков), который в буровой установке предназначен в основном, для уменьшения натяжения талевого каната, а также для снижения скорости движения бурильного инструмента, обсадных и бурильных труб.
Иногда применяют крюкоблоки - совмещенную конструкцию талевого блока и бурового крюка.
На крюке подвешивается бурильный инструмент: при бурении - с помощью вертлюга, а при спускоподъемных операциях - с помощью штропов и элеватора (рис. 6.9).
Буровая лебедка предназначена для выполнения следующих операций:
спуска и подъема бурильных и обсадных труб;
удержания на весу бурильного инструмента;
подтаскивания различных грузов, подъема оборудования и вышек в процессе монтажа установок и т.п.
Буровая установка комплектуется буровой лебедкой соответствующей грузоподъемности.
90
91
Ключ АКБ-ЗМ (рис. 6.10) устанавливается между лебедкой и ротором 4 на специальном фундаменте. Его основными частями являются блок ключа 1, каретка с пневматическими цилиндрами 2, стойка 3 и пульт управления 5. Блок ключа — основной механизм, непосредственно свинчивающий и развинчивающий бурильные трубы. Он смонтирован на каретке, которая перемещается при помощи двух пневматических цилиндров по направляющим: либо к бурильной трубе, установленной в роторе, либо от нее.
Зажимные устройства, как и механизм передвижения блока ключа, работают от пневматических цилиндров, включаемых с пульта управления 4. Для этого в систему подается сжатый воздух от ресивера.
Ключ ПБК-1 подвешивается в буровой на канате. Высота его подвески регулируется пневматическим цилиндром с пульта управления.
Пневматический клиновой захват ПКР-560 служит для механизированного захвата и освобождения бурильных и обсадных труб. Он монтируется в роторе и имеет четыре клина, управляемых с пульта посредством пневмоцилиндра.
Наземное оборудование, непосредственно используемое при бурении, включает вертлюг, буровые насосы, напорный рукав и ротор. Вертлюг (рис. 6.11) - это механизм, соединяющий не вращающиеся талевую систему и буровой крюк с вращающимися бурильными трубами, а также обеспечивающий ввод в них промывочной жидкости под давлением. Корпус 2 вертлюга подвешивается на буровом крюке (или крюкоблоке) с помощью штропа 4. В центре корпуса проходит напорная труба 5, переходящая в ствол 7, соединенный с бурильными трубами. Именно к напорной трубе присоединяется напорный рукав (рис. 6.11) для подачи промывочной жидкости в скважину. Напорная труба и ствол жестко не связаны, а последний установлен в корпусе 2 на подшипниках 1, чем обеспечивается неподвижное положение штропа, корпуса и напорной трубы при вращении бурильных труб вместе со стволом. Для герметизации имеющихся зазоров между неподвижной и подвижной частями вертлюга служат сальники 3.
Буровые насосы служат для нагнетания бурового раствора в скважину. При глубоком бурении их роль, как правило, выполняют

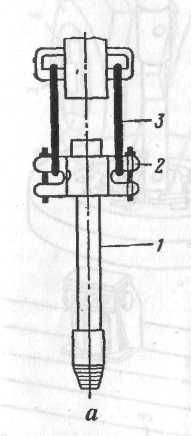

Рис. 6.9. Схема подвешивания бурильной трубы при спуско-подьёмных
