20.4. Сооружение блочно-комплектных насосных и компрессорных станций

В последние годы большое число НС и КС строится в отда­ленных районах Севера и Северо-Западной Сибири с суровыми природно-климатическими условиями, слабо развитой дорожной се­тью и недостаточным развитием индустриальной базы строительства. Для обеспечения высоких темпов сооружения FIC и КС в этих усло-

, .. ,.

виях применяют комплектно-блочный метод строительства. Сущность данного метода заключается в,том ,,что объекты возводятся из изде­лий, высокой степени заводской готовности в виде блочно-комплектных устройств (БКУ ), укрупненных монтажных уз­лов и заготовок инженерных коммуникаций.,,

При комплектно-блочном строительстве различают следую­щие элементы: блок, бокс, блок-бокс, суперблок и блочно-комплектное устройство.

, Блоком называют совокупность оборудования и строитель­ных конструкций, смонтированных на общем основании (блок газотурбинной установки, блок насосного агрегата, блок трансформа­тора и т.д.). Блок обязательно вписывается в габариты погрузки (рис. 20.9) - предельные размеры грузов, перевозимых по железной дороге на платформе или в полувагоне.

Бокс - транспортабельное здание из легких строительных конструкций, вписывающееся в габариты погрузки. ,

Блок-бокс - это бокс, начиненный технологическим оборудо­ванием и инженерными системами, внутри которого создают микроклимат, необходимый для длительной работы обслуживающе­го персонала и надежной работы установленного оборудования,

Блок-контейнер отличается от блок-бокса тем, что доступ персонала к установленному оборудованию осуществляется извне.

Суперблок - это блок (или совокупность блоков), размеры которого превышают габариты погрузки.

Блочно-комплектное устройство - это объект, собираемый на специализированном предприятии или месте монтажа из комплекта блоков, боксов, блок-контейнеров, блок-боксов, суперблоков и заго­товок межблочных коммуникаций.

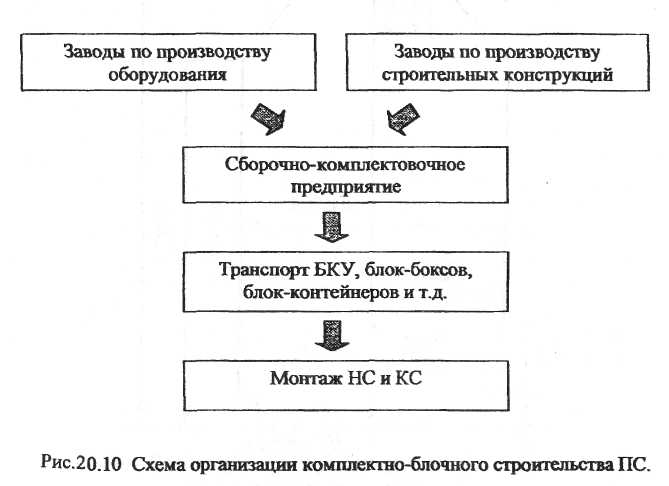

Схема организации комплектно-блочного строительства НС и КС приведена на рис. 20.10.

Изготовление блочных устройств на сборочно-комплектовочных предприятиях осуществляют в нескольких отделениях. В отделении монтажа трубных узлов проводят заготовку и монтаж труб­ной обвязки с применением горячего и холодного гнутья и сварки. Готовые трубные узлы передают в отделение блоков. Здесь на сбороч­ных поточных линиях монтируют блочное оборудование на железобетонных или стальных плитах-основаниях. После окончания монтажа раму с установленным на ней блочным оборудованием по­дают в отделение металлоконструкций. Здесь блок превращается в блок-бокс или блок-контейнер. Вначале на блоке сооружают метал­лический каркас, а затем обшивают его ограждающими конструкциями - стеновыми и кровельными двух- или трехслойны-

514

5

',• ■.■-■.•

515

.-

ми панелями с утеплителем. Готовый блок-бокс или блок-контейнер подают в отделение отделки и окраски.

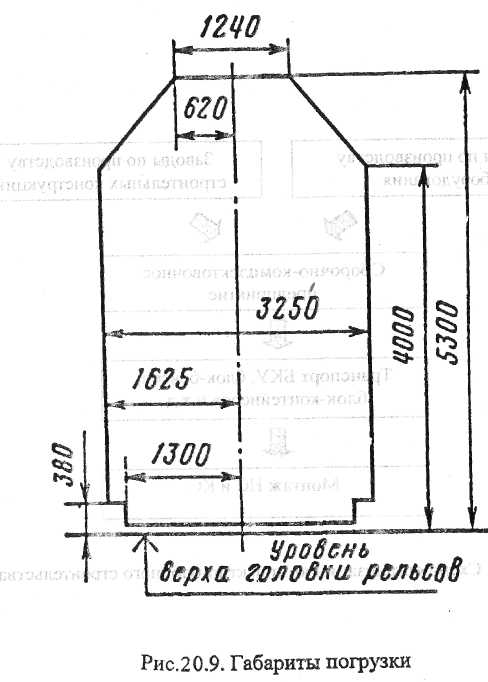

Для доставки блочных устройств к месту монтажа (до 1000 км и более) используют различные виды транспорта: автомобильный, водный, железнодорожный, воздушный. Выбор способа транспорта зависит от степени развития транспортной сети, наличия водных пу­тей, а также массы и габаритов блочных устройств.

До начала монтажа блочных устройств сооружают фундамен­ты под них. При отсутствии в блок-боксах технологического оборудования (операторских, помещениях для отдыха и др.) специ­альных фундаментов не возводят, а опорную раму бокса устанавливают на уплотненный слой песчано-гравийной смеси тол­щиной 10...15 см. В других случаях выбор типа фундамента зависит от характера работы технологического оборудования, наличия или отсутствия динамических нагрузок.

Для подъема и установки на фундаменты в проектное поло­жение блок-боксов, блок-контейнеров и т.п. применяют передвижные краны соответствующей грузоподъемности. Крепление блочных уст­ройств к фундаментам осуществляют анкерными болтами или приваркой опорной рамы бокса к закладным деталям фундаментов.

После окончания монтажа блочных устройств проверяют их работоспособность (у перекачивающих агрегатов, например, прове­ряют соосность). Затем выполняют обвязку смонтированных блок-боксов (блок-контейнеров и т.п.) технологическими трубопро­водами, линиями контроля и автоматики.

516

517

518

519

электроразведка, магниторазведка) изучают строение недр и выявля­ют места гравитационных, электрических и магнитных аномалий, позволяющих предполагать наличие в них нефти и газа. Гидрогеохи­мическими методами (газовая, люминисцентно-битумнологическая, радиоактивная съемки, гидрохимический метод) устанавливают ка­чественно наличие нефти и газа под землей. Бурением и исследованием скважин (электрокаротаж, термометрический, радио­метрический, акустический и другие методы) оконтуривают залежи, определяют глубину залегания и мощность нефтегазоносных пластов, т.е. подтверждают промышленный характер залежей и определяют количество полезных ископаемых в них.

Бурение - это процесс сооружения скважины путем разру­шения горных пород. Верхняя часть скважины называется устьем, дно - забоем, боковая поверхность - стенкой, а пространство, ограничен­ное стенкой — стволом скважины. Длина скважины - это расстояние от устья до забоя по оси ствола, а глубина - проекция длины на верти­кальную ось.

Различают механические (ударное, вращательное) и немеха­нические (гидравлический, термический, электрофизический) способы бурения.

При вращательном бурении разрушение горной породы про­изводится с помощью вращающегося долота, на которое действует осевая нагрузка. Вращение долоту передается либо от ротора через колонку бурильных труб (роторное бурение), либо от забойного дви­гателя (турбобура, электробура, винтового двигателя), устанавливаемого непосредственно над долотом.

Буровые долота бывают трех типов: 1) режуще-скалывающе­го действия, разрушающие породу лопастями (лопастные долота); 2) дробяще- скалывающего действия, разрушающие породу зубьями шарошек (шарошечные долота); 3) режуще-истирающего действия, разрушающие породу алмазными зернами или твердосплавными шты­рями, которые расположены в торцевой части долота (алмазные и твердосплавные долота).

Для бурения скважин используется комплекс наземного обо­рудования, называемый буровой установкой и включающий в общем случае буровую вышку; оборудование для механизации спуско-подъемных операций (талевая система, лебедка); силовой привод (дизельный, электрический, дизель-электрический, дизель-гидравли­ческий); оборудование для приготовления, очистки и регенерации промывочной жидкости; привышечные сооружения.

К осложнениям, возникающим при бурении, относятся обва­лы пород; поглощение промывочной жидкости; газо-, нефте- и

водопроявления; прихваты бурильного инструмента; аварии; самопро­извольное искривление скважин.

Процесс добычи нефти и газа включает три этапа: 1) разра­ботку нефтяных и газовых месторождений; 2) эксплуатацию нефтяных и газовых скважин; 3) сбор продукции скважин и подготовку нефти и газа.

В зависимости от источника пластовой энергии, обуславли­вающего перемещение нефти и газа по пласту к скважинам, различают пять основных режимов работы залежей: жестководонапорный, уп-руговодонапорный, газонапорный, растворенного газа и гравитационный.

Повышение эффективности естественных режимов работы залежей достигается применением различных искусственных мето­дов воздействия на пласты и призабойную зону. Их можно разделить на три группы: 1) методы поддержания пластового давления (закон­турное, приконтурное и внутриконтурное заводнение, закачка газа в газовую шапку пласта); 2) методы, повышающие проницаемость пла­ста и призабойной зоны (кислотные обработки, гидроразрыв пласта, гидропескоструйная перфорация, торпедирование скважин, обработ­ка призабойной зоны пластов ПАВ, тепловые обработки и вибровоздействия); 3) методы повышения нефте- и газоотдачи плас­тов (закачка в пласт воды с ПАВ, вытеснение нефти растворами полимеров, закачка в пласт углекислоты, нагнетание в пласт теплоно­сителя, внутрипластовое горение, вытеснение нефти из пласта растворителями).

Различают следующие способы эксплуатации нефтяных

скважин: 1) фонтанный, когда нефть извлекается из скважин самоиз-ливом; 2) с помощью энергии сжатого газа, вводимого в скважину извне (газлифт, эрлифт, бескомпрессорный лифт); 3) насосный — из­влечение нефти с помощью насосов различных типов (штанговых, погружных электроцентробежных, погружных винтовых и др.).

На промыслах применяются самотечная двухтрубная, высоко­напорная однотрубная и напорная системы промыслового сбора,

различающиеся степенью централизации объектов и объемом подго­товки нефти и газа, а также величиной давлений в трубопроводах.

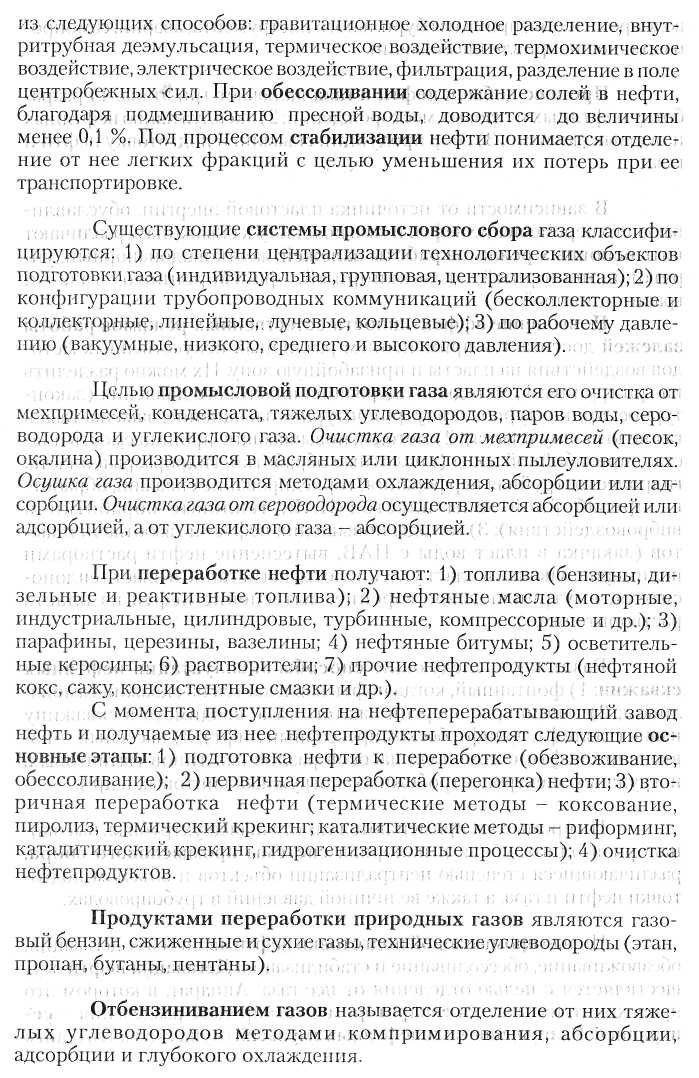

Целью промысловой подготовки нефти является ее дегазация, обезвоживание, обессоливание и стабилизация. Дегазация нефти осу­ществляется с целью отделения от нее газа. Аппарат, в котором это происходит, называется сепаратором, а сам процесс разделения - се­парацией. Разрушение водонефтяных эмульсий осуществляется одним

520

521

522

523

Резервуарные парки в системе магистральных нефтепрово­дов служат: 1) для компенсации неравномерности приема-отпуска нефти на границах участков транспортной цепи; 2) для учета нефти; 3) для достижения требуемого качества нефти (отстаивание от воды и мехпримесей, смешение и др.).

На резервуарах устанавливаются: 1) оборудование, обеспечи­вающее надежную работу резервуаров и снижение потерь нефти (дыхательная арматура, приемо-раздаточные патрубки с хлопушкой, средства защиты от внутренней коррозии; оборудование для подогрева нефти); 2) оборудование для обслуживания и ремонта резервуаров (люк-лаз, люк замерный, люк световой, лестница); 3) противопожар­ное оборудование (огневые предохранители, средства пожаротушения и охлаждения); 4) приборы контроля и сигнализации (местные и дис­танционные измерители уровня, сигнализаторы максимального оперативного и аварийного уровней нефти, дистанционные измери­тели средней температуры нефти в резервуаре, сниженный пробоотборник и др.).

В зависимости от того, как организовано прохождение нефти через нефтеперекачивающие станции, различают следующие систе­мы перекачки: 1) постанционная; 2) через резервуар станции; 3) с подключенными резервуарами; 4) из насоса в насос.

Для транспортировки высоковязких и высокозастывающих нефтей применяют следующие способы: 1) перекачку с разбавителя­ми; 2) гидротранспорт нефтей; 3) перекачку термообработанных нефтей; 4) перекачку нефтей с присадками; 5) ) перекачку предвари­тельно подогретых нефтей.

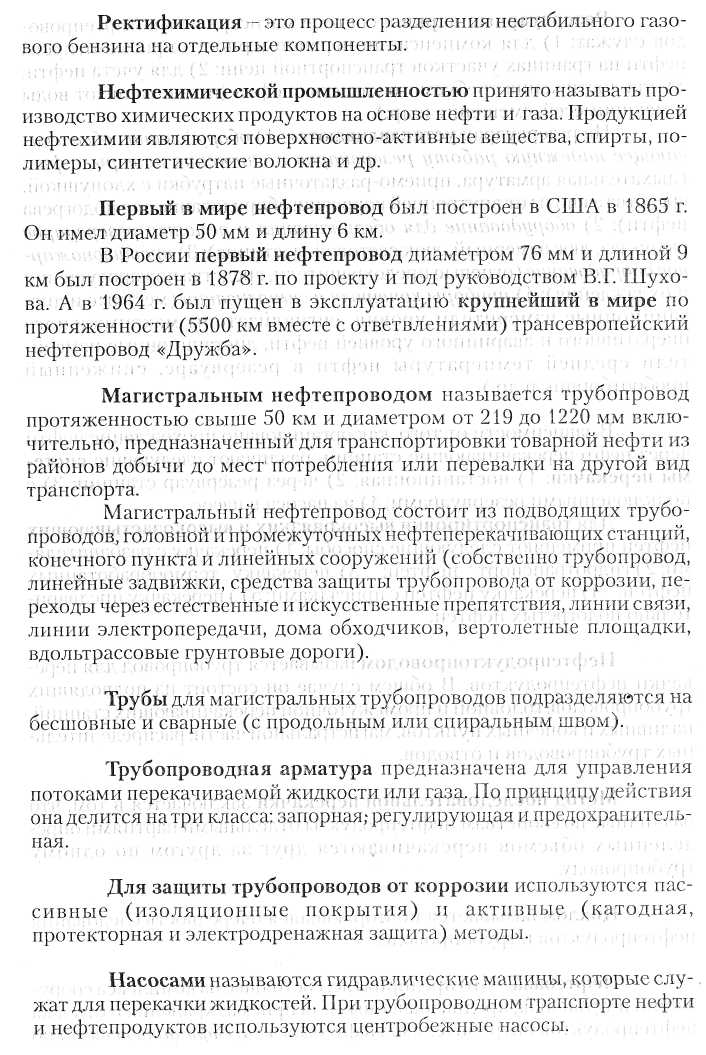

Нефтепродуктопроводом называется трубопровод для пере­качки нефтепродуктов. В общем случае он состоит из подводящих трубопроводов, головной и промежуточной перекачивающих станций, наливных и конечных пунктов, магистральной части, распределитель­ных трубопроводов и отводов.

Метод последовательной перекачки заключается в том, что различные по свойствам нефтепродукты отдельными партиями опре­деленных объемов перекачиваются друг за другом по одному трубопроводу.

Циклом называется повторяющаяся очередность следования нефтепродуктов в трубопроводе.

Нефтебаза — это предприятие, состоящее из комплекса соору­жений и установок, предназначенных для приема, хранения и отпуска нефтепродуктов потребителям. Нефтебазы классифицируются: 1) по

общей вместимости резервуарного парка; 2) по принципу оператив­ной деятельности; 3) по транспортным связям; 4) по номенклатуре хранимых нефтепродуктов.

Применяются следующие способы налива железнодорожных цистерн: 1) налив открытой струей; 2) налив закрытой струей; 3) гер­метичный налив.

Слив железнодорожных цистерн производится одним из сле­дующих способов: 1) открытый самотечный слив; 2) закрытый самотечный слив; 3) сифонный слив самотеком; 4) принудитель­ный нижний слив; 5)принудительный верхний слив; 6) межрельсовый слив.

Эстакадой называется совокупность расположенных вдоль железнодорожного полотна с шагом 4...6 м сливо-наливных устройств, соединенных общими коллекторами и площадкой для перемещения персонала.

Нефтегавань — это водная территория (акватория), укрытая от сильных течений, ледохода и ветров, имеющая достаточные для причаливания и маневрирования судов площадь и глубину.

Причалами называют сооружения, расположенные параллель­но берегу, тогда как пирсы расположены перпендикулярно к нему или под некоторым углом.

Подземное хранение нефтепродуктов осуществляют в сле­дующих типах хранилищ: 1) хранилища в отложениях каменной соли, сооружаемые методом выщелачивания (размыва); 2) хранилища в пластичных породах, сооружаемые методом глубинных взрывов; 3) шахтные хранилища; 4) льдогрунтовые хранилища.

Автозаправочные станции предназначаются для обслужива­ния и заправки автомобилей и других машин горючими и смазочными материалами.

Первый в мире металлический газопровод для подачи газа потребителям был построен в 1825 г. в США.

Магистральным газопроводом называется трубопровод, пред­назначенный для транспортировки газа, прошедшего подготовку, из района добычи в места его потребления. В состав магистрального га­зопровода входят головные сооружения, компрессорные станции, газораспределительные станции, подземные хранилища газа, линей­ные сооружения.

524

525

Газораспределительной сетью называют систему трубопро­водов и оборудования, служащую для транспорта и распределения газа в населенных пунктах.

Для трубопроводного транспорта твердых и сыпучих мате­риалов используют пневмотранспорт, контейнерный пневмотранспорт, гидротранспорт и контейнерный гидротранспорт.

В ходе подготовительного периода при строительстве линей­ной части трубопроводов осуществляют разбивку трассы, отвод земель, подготовку строительной полосы, устройство временных и постоянных дорог, а в ходе основного этапа - погрузочно-разгрузоч-ные, транспортные, земляные, сварочно-монтажные и изоляционно-укладочные работы, а также очистку внутренней поло­сти и испытание трубопроводов.

При сооружении насосных и компрессорных станций выде­ляют подготовительный и основной этапы. В ходе подготовительного этапа осуществляют устройство строительной площадки и подъезд­ных путей, подведение и разводку линий электро- и водоснабжения, сооружение временных помещений для проживания рабочих и раз­мещения оборудования, а также доставку на строительную площадку топлива, оборудования и материалов. В ходе основного этапа выпол­няют общестроительные (разбивочные, земляные,:бетонные, монтажно-строительные) и монтажные работы.

;,::!!;■.■; ■.-; • ;.;■• >!.; с.;: (;;

526

526

527

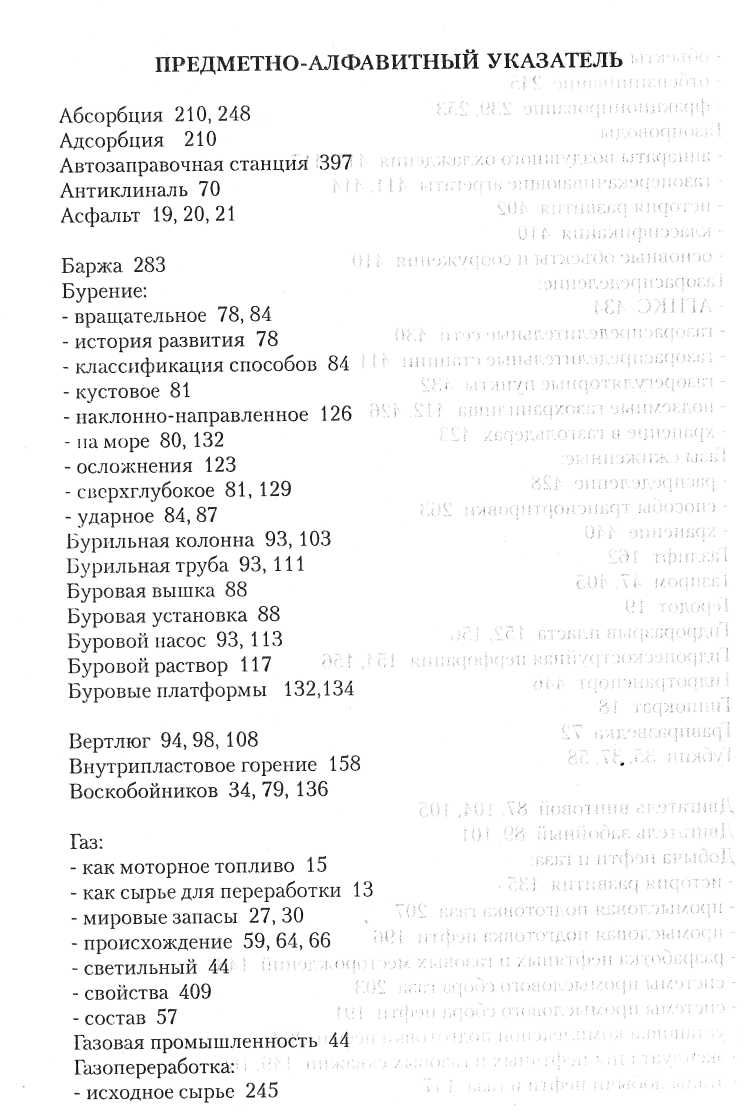

• объекты 245

• отбензинивание 245

• фракционирование 239, 253 Газопроводы:

• аппараты воздушного охлаждения 411,417

• газоперекачивающие агрегаты 411,414

• история развития 402

• классификация 410

• основные объекты и сооружения 410 Газораспределение:

• АГНКС 434

• газораспределительные сети 430

• газораспределительные станции 411

• газорегуляторные пункты 432

• подземные газохранилища 412, 426

• хранение в газгольдерах 423 Газы сжиженные:

• распределение 428

• способы транспортировки 263

• хранение 440 Газлифт 162 Газпром 47, 405 Геродот 19

Гидроразрыв пласта 152,156 Гидропескоструйная перфорация 154, 156 Гидротранспорт 446

Гиппократ 18 Гравиразведка 72 Губкин 35, 37, 58

Двигатель винтовой 87, 104, 105 Двигатель забойный 89, 101 Добыча нефти и газа:

• история развития 135

• промысловая подготовка газа 207

• промысловая подготовка нефти 196

• разработка нефтяных и газовых месторождений 148

• системы промыслового сбора газа 203

• системы промыслового сбора нефти 191

• установка комплексной подготовки нефти 203

• эксплуатация нефтяных и газовых скважин 149, 160

• этапы добычи нефти и газа 147

Долота:

-алмазные 87, 105, 106

• колонковые 87 -лопастные 87, 105, 107

• твердосплавные 87, 107 -шарошечные 87, 102, ПО Елка фонтанная 179

Желонка 84 Жидкости: -дилатантные 295

• неньютоновские 295

• ньютоновские 295

• пластичные 295

• псевдопластичные 295

Заводнение 152

Задание на проектирование 450

Закачка газа в газовую шапку пласта 154

Залежь:

• понятие 67

• режимы работы 149

• стадии разработки 227

Исследование скважин 74

Камень цементный 82 Капелюшников 80 Керн 87

Кислотные обработки 156 Ключ буровой 94, 96 Коррозия 222 Коллектор 55 Колонна:

• изоляционно-укладочная 483

• промежуточная 83, 84

• эксплуатационная 83, 84 Кондуктор 83, 84 Контейнерный транспорт 442 Костович 22

Кривая течения жидкости 295 Кронблок 93, 95, 96

528

529

Кудрявцев 63

Лихтер 270 •' Ловушка 56, 66 Лукасевич 35

ЛУКойл 41

Магниторазведка 72 Менделеев 63 Месторождения

• гиганты 30

• образование 59, 64

• поиск и разведка 67

• проектирование разработки 228 Мэрдок 23

Направление 78 Насос:

• винтовой 165

• основной 322

• погружной электроцентробежный 165

• подпорный 322

• поршневой 374

• центробежный 322

• шестеренный 374 -штанговый 165,166 Нефтебазы:

• история развития 361

• классификация 365

• насосы и насосные станции 373

• нефтяные гавани, причалы и пирсы 383

• операции 369

• размещение объектов 369

• резервуары 373

• сливо-наливные устройства 379, 382 Нефтепереработка:

• история развития 231

• продукция 233

• типы заводов 244

• этапы 236 Нефтепровод:

• защита от коррозии 316

• история развития 263, 279

530

■ ; ; ~ I ■!

■

. ■..-.:■ ■' ■■■ ■ ■ ■ .■'■

_: , .;

• классификация 300

• насосно-силовое оборудование 322

• основные объекты и сооружения 301

• резервуарные парки 326

• резервуары и их оборудование 327, 332

• системы перекачки 338

• трубопроводная арматура 308 Нефтепродуктопроводы:

• история развития 346

• особенности перекачки 356

• разделители 359

• состав сооружений 353 Нефтепродукты:

• ассортимент 233

• подземное хранение 387

• свойства 352

Нефтехимическое производство 255 Нефть:

• мировые запасы 26

• происхождение 59

• свойства 291

• состав 57

Нефтяная промышленность 33 Новосильцев 34 Ной 20

Оборудование скважин:

• забоя 167

• ствола 170 -устья 179, 184, 188 Огонь греческий 20,259

ПАВ 157,252,336

Перекачка высоковязких и высокозастывающих нефтей

• гидротранспорт 341

• «горячая» перекачка 345

• перекачка с депрессорными присадками 344

• перекачка с разбавителями 341

• перекачка после термообработки 343 Перфорация 169

Пласт:

• кровля 55

• подошва 55

531

Пневмотранспорт 442 Покрышка 57 Пористость 140 Породы:

• магматические 52

• метаморфические 52

• осадочные 52

Последовательная перекачка 357 Проектирование:

• нефтебаз и хранилищ 452

• трубопроводов 450 Проницаемость 140, 153 Прядунов 21, 240 Пылеуловители:

• масляные 208

• циклонные 208

Рабочие чертежи 451 Раствор глинистый 89 Раствор буровой 115,119 Ректификация 202,238 Роснефтегазстрой 464 Роснефть 40 Ротор 98, 103, 106

Сварка:

• автоматическая электродуговая 478

• ручная 479

• электроконтактная 480 Сейсморазведка 70 Семенов 34, 78 Синклиналь 55 Скважина:

• искривления 124

• классификация 84,85 -конструкция 81,82

• методы эксплуатации 160

• определение 81

• промывка 80, 115

• цикл строительства 109 Смесеобразование 354 Соколов 61

532

Сооружение насосных и компрессорных станций

• бетонные работы 503

• блочно-комплектное строительство 513

• земляные работы 502

• монтаж оборудования 509

• монтаж резервуаров 510

• монтаж технологических трубопроводов 509

• монтажные работы 507

• подготовительный этап 501

• разбивочные работы 502 Сооружение линейной части трубопроводов:

• земляные работы 470

• изоляционно-укладочные работы 482

• испытание трубопроводов 478

• морские трубопроводы 497

• очистка внутренней полости 487

• переходы воздушные 490

• переходы под дорогами 492

• погрузочно-разгрузочные работы 467

• подводные переходы 495

• подготовительный период 465

• сварочно-монтажные работы 478

• способы прокладки трубопроводов 470

• транспортные работы 458

• этапы развития отрасли 448 Станок-качалка 185, 189

Таблица геохронологическая 53 Танкер 271,278 Тепловые обработки 159 Технико-экономическое обоснование 450 Торпедирование скважин 156 Транснефтепродукт 349 Транснефть 285 Транспорт:

• автомобильный 273

• водный 270

• железнодорожный 267

• трубопроводный 277 Трубы:

• бесшовные 307

• насосно-компрессорные 172

533

•

  обсадные 82, 86, 97

• прямошовные 307

• спиральношовные 307 Турбобур 84, 89, 104, 105

Фотоген 22 Центратор:

• внутренний 480

• наружный 480

Цикл последовательной перекачки 357 Цистерна:

• автомобильная 275

• железнодорожная 268, 269

Шпаковский 23 Шухов 23, 233, 265, 273 ЮКОС 41

Электробур 85, 99, 106 Электроразведка 72 Эмульсии 2018 Энергия:

• атомного ядра 12

• ветра 8

• геотермальная 9

• нефти и газа 13

• приливов и отливов 10

• рек 11

• солнечная 6

• угля 12

534

535

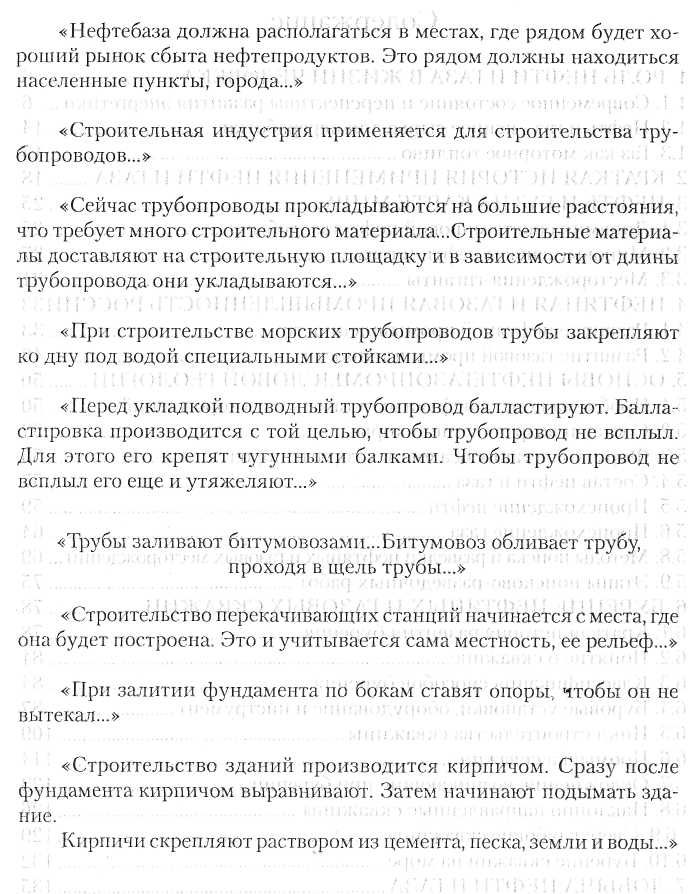

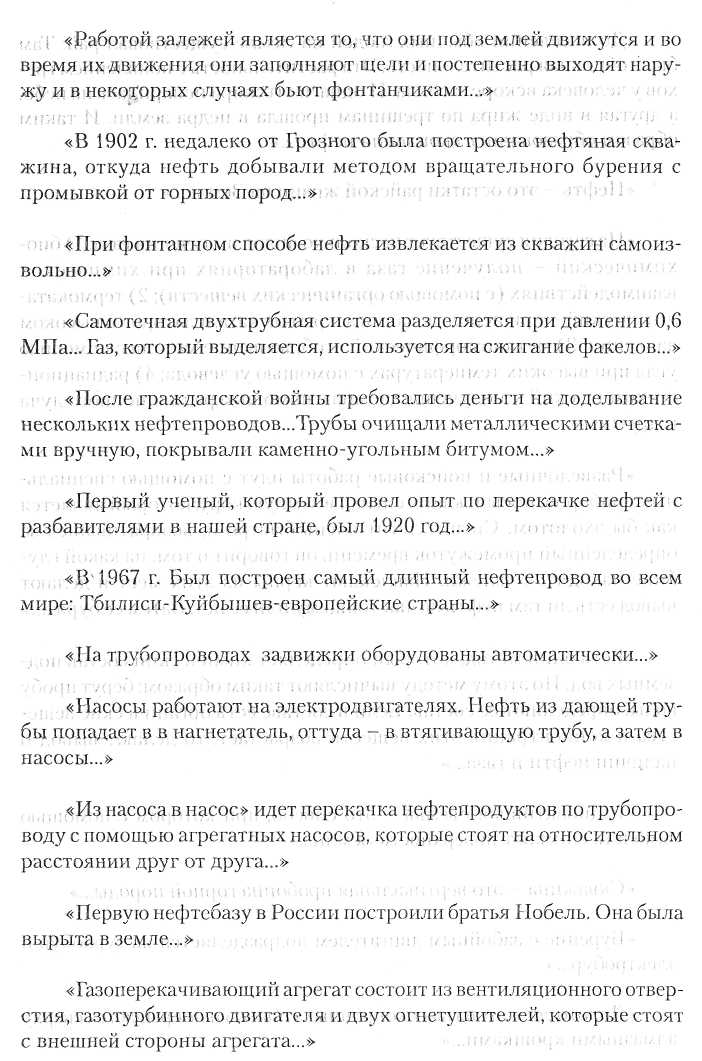

ПРИЛОЖЕНИЕ ОСНОВЫ НЕФТЕГАЗОВОГО ДЕЛА ГЛАЗАМИ СТУДЕНТОВ

«С древнейших времен человек пользуется условным топливом...»

«Так как солнечная энергия непостоянна, т.е. мы знаем, что день сменяется ночью, а также могут мешать облака при плохой погоде, поэтому мы не можем отвечать за действия солнечной энергии...»

«Ветровая энергия имеет космическое происхождение...» «Добыча нефти в России начиналась на Кавказе - в Маз. Доке...»

«Революция 17-го года заметно отразилась на добыче нефти: раз­рушение всего старого и строительство всего нового привело к тому, что нефтяная промышленность России шагнула на много лет назад...»

«В дореволюционный и в период Великой Отечественной войны нефтяная промышленность развивалась довольно большими темпа­ми: в Поволжье начали разрабатывать Урал...»

«Если башкирская нефть содержала большое количество серы, то западносибирская нефть содержала менее количество серы. Ее срав­нивали с бакинской нефтью. Даже называли «Второй Баку»...

«По сравнению с периодом после войны современный период раз­вития нефтяной промышленности повысился в техническом плане...»

«На падении добычи нефти в начале 90-х годов сказались пере­житки перестройки...»

«Нефть, добывающаяся в нашей стране, пользуется большим спросом, хотя ее качество оставляет желать лучшего. Большое коли­чество озер и болот (например, в Западной Сибири) повлияло на содержание в нефти различных примесей...»

«Газовая промышленность зародилась в 1835 году в Санкт-Пе­тербурге методом сухой перегонки угля...»

«Вначале вырабатывали искусственный газ, называемый светиль­ником...»

«До населения обычных людей на Земле существовал рай. Там была обильная растительность. Эта растительность с появлением гре­хов у человека вскоре засохла. И одна часть жира испарилась на небо, а другая в виде жира по трещинам прошла в недра земли. И таким образом образовались скопления нефти...»

«Нефть - это остатки райской жизни на Земле...»

«На сегодня существует несколько видов получения газа: 1) био­химический - получение газа в лабораториях при химических взаимодействиях (с помощью органических веществ); 2) термоката­литический - при использовании закрытых катализаторов и высоком давлении; 3) метаноморфический - образование метана с помощью угля при высоких температурах с помощью углевода; 4) радиацион-но-химический - получение метана с помощью радиационного луча и другие...»

«Разведочные и поисковые работы идут с помощью специаль­ных приборов, посылающих сигнал в земную кору, который является как бы эхолотом. Сигнал летит очень быстро и, возвратившись за определенный промежуток времени, он говорит о том, на какой глу­бине находятся залежи. Извлекают керны из этих мест и делают вывод есть ли там нефть по-настоящему или ее нет. Затем ее бурят...»

«Есть один метод, который определяет химический состав под­земных вод. По этому методу вычисляют таким образом: берут пробу воды, определяют ее состав. Если в составе есть органические веще­ства и концентрация этих веществ возрастает, то делают вывод о наличии нефти и газа...»

«Радиоактивная съемка - это способ, при котором с помощью

самолета снимают поверхность Земли...»

«Скважина - это вертикальная пробоина горной породы...»

«Бурение с забойным двигателем подразделяется на турбобур и электробур...»

«Долото состоит из высокопрочных сплавов и покрывается сверху алмазными крошками...»

537

<у₍₎\

538

539

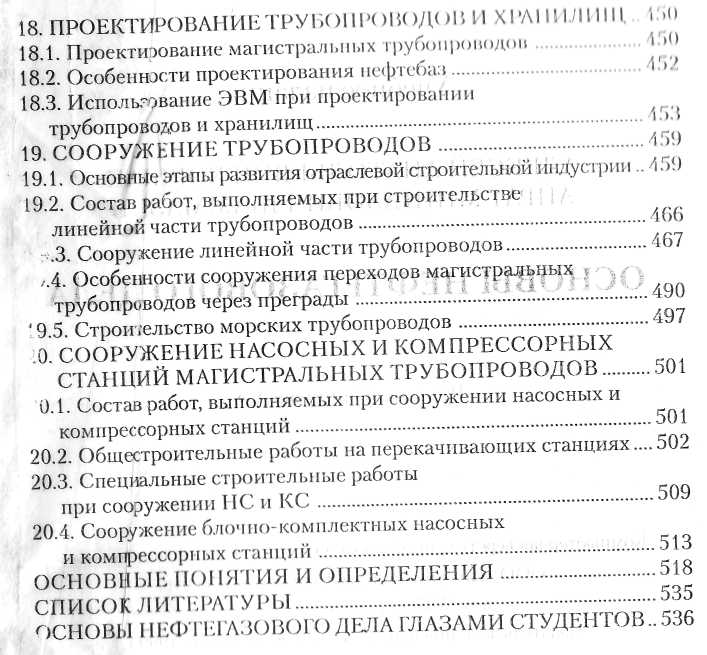

Содержание

1. РОЛЬ НЕФТИ И ГАЗА В ЖИЗНИ ЧЕЛОВЕКА 6

1. Современное состояние и перспективы развития энергетики .6

2. Нефть и газ - ценное сырье для переработки 14

3. Газ как моторное топливо 15

2. КРАТКАЯ ИСТОРИЯ ПРИМЕНЕНИЯ НЕФТИ И ГАЗА 18

3. НЕФТЬ И ГАЗ НА КАРТЕ МИРА 25

1. Динамика роста мировой нефтегазодобычи 25

2. Мировые запасы нефти и газа 27

3. Месторождения-гиганты 31

4. НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ РОССИИЗЗ

1. Развитие нефтяной промышленности 33

2. Развитие газовой промышленности 40

5. ОСНОВЫ НЕФТЕГАЗОПРОМЫСЛОВОЙ ГЕОЛОГИИ 50

1. Проблема поиска нефтяных и газовых месторождений 50

2. Состав и возраст земной коры 52

3. Формы залегания осадочных горных пород 55

4. Состав нефти и газа 57

5. Происхождение нефти 59

6. Происхождение газа 64

8. Методы поиска и разведки нефтяных и газовых месторождений.69

9. Этапы поисково-разведочных работ 75

6. БУРЕНИЕ НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН 78

1. Краткая история развития бурения 78

2. Понятие о скважине 81

3. Классификация способов бурения 84

4. Буровые установки, оборудование и инструмент 87

5. Цикл строительства скважины 109

6. Промывка скважин 114

J.7. Осложнения, возникающие при бурении 123

6.8. Наклонно направленные скважины 126

6.9. Сверхглубокие скважины 129

6.10. Бурение скважин на море 132

7. ДОБЫЧА НЕФТИ И ГАЗА 135

1. Краткая история развития нефтегазодобычи 135

2. Физика продуктивного пласта 138

3. Этапы добычи нефти и газа 147

4. Разработка нефтяных и газовых месторождений 148

5. Эксплуатация нефтяных и газовых скважин 160

6. Системы сбора нефти на промыслах 191

7. Промысловая подготовка нефти 196

8. Установка комплексной подготовки нефти 203

9. Системы промыслового сбора природного газа : 203

10. Промысловая подготовка газа 207

11. Система подготовки и закачки воды

в продуктивные пласты 215

7.12. Защита промысловых трубопроводов и

оборудованияот коррозии 222

13. Стадии разработки залежей 227

14. Проектирование разработки месторождений 228

8. ПЕРЕРАБОТКА НЕФТИ 231

1. Краткая история развития нефтепереработки 231

2. Продукты переработки нефти 233

3. Основные этапы нефтепереработки 236

4. Типы нефтеперерабатывающих заводов 244

9. ПЕРЕРАБОТКА ГАЗОВ 245

1. Исходное сырье и продукты переработки газов 245

2. Основные объекты газоперерабатывающих заводов 245

3. Отбензинивание газов 246

4. Газофракционирующие установки 253

10. ХИМИЧЕСКАЯ ПЕРЕРАБОТКА УГЛЕВОДОРОДНОГО СЫРЬЯ 255

1. Краткие сведения о нефтехимических производствах 255

2. Основные продукты нефтехимии 258

11. СПОСОБЫ ТРАНСПОРТИРОВКИ НЕФТИ, НЕФТЕПРОДУКТОВ И ГАЗА 263

1. Краткая история развития способов транспорта энергоносителей „ 263

2. Современные способы транспортирования нефти, нефтепродуктов и газа 267

3. Область применения различных видов транспорта 278

12. ТРУБОПРОВОДНЫЙ ТРАНСПОРТ НЕФТИ 282

1. Развитие нефтепроводного транспорта в России 282

2. Свойства нефти, влияющие на технологию ее транспорта ....291

3. Классификация нефтепроводов 300

4. Основные объекты и сооружения магистрального нефтепровода 301

5. Трубы для магистральных нефтепроводов 307

6. Трубопроводная арматура 308

7. Средства защиты трубопроводов от коррозии 311

8. Насосно-силовое оборудование 321

9. Резервуары и резервуарные парки в системе магистральных нефтепроводов 326

540

541

543
