17. Комплексная инт-я данных гис в нефтяных скв.
При комплексной интерпретации ГИС: ГГК- НГК, НГК-АК, АК-ГГК строятся парные зависимости, для кот-х опр-ся Кп с учётом поправки.
18. Определение пористости по нгк.
Одна из осн.зад,решаемых НК-опред.Кп г.п. Распр.методы опред.Кп осн.на сущ.связей м/у показ.зонда I и водородосодержанием среды ω:
LnКп=f(∆I). Найдя ω переходят к опред.Кп.
НГК и ННК-Т принимают в карбонатных отложениях.
∆Inγ=(Inγ(р)- Inγ(min))/( Inγ(max)- Inγ(min))=C*( Inγ(р)- Inγ(min))/ C*( Inγ(max)- Inγ(min)); С – влияние скважины на показания НГК, тем самым оставляем геологию. Кп*=6%; ∆Inγ=0.
19. Количественные критерии выделения кол-ров.
Выделение кол-ров- важнейшая задача ГИС на стадиях поисков, разведки и эксплуат.местор. Применяемый комплекс ГИС связан с отличием кол-ров от вмещающих г.п.по проницаемости, пористости, глинистости и в общ.случ. опред.х-ром разреза, типом порового пространства, усл.бурения. выдел.кол-ров в терриг.разрезе пров.на основе прям(качеств.решение) и косвенн.(количеств.критерии пластов-Кп,Кгл,Кпр и др.) признаков.
Граничные знач.парам. Кп.гр, Кгл.гр и др.устан.,используя корреляционные связи с Кпр.
Гр.знач.гфз парам αПСгр ,∆γ,∆tгр и др. устанавливают, используя их корреляц.связи с Кп,Кпр,Кгл и др.

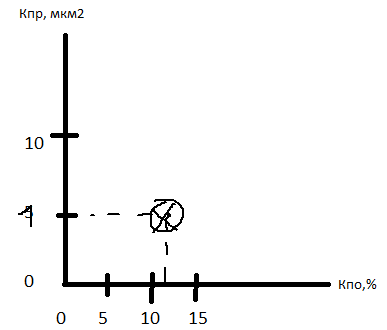

По значениям пористости и проницаемости. Кп>Кпр – коллектор,неколлектор.
Кпр(по н)=QнµнLн/F∆P-фазовая проницаемость (нефть);

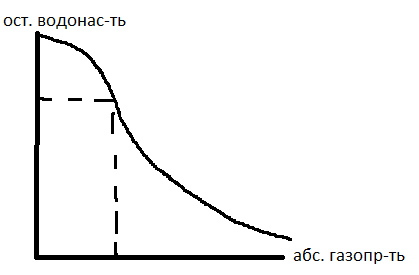

Кпр(по г)=QгµгLг/F∆P - газопроницаемость (движение жидкости и газа, химически-инертных к каналам по отношению к другим)- абсолютная проницаемость;
Рн=ρнп/ρвп=1 <= ρнп≈ρвп
Если ≥1 – движение фазы начинается
Кп⃰=10,9% - начинается движение нефти
Кп эф=Кпо(1-Ков)=Кпо*Кн
5-10%
- остаточной воды, движ-я нефти 70%.
20. Определение Кн по «балансу пористости».
Нефтенасыщ-ть неразрывно связ с газонасыщ.поэтому рассм.нефтегазонас-ть.
Оценку нефтегазонас-ти выполн.,используя эл.,эл/маг.и я-гфз мет.ГИС. Кнг=1-Кв
Опред.Кн проводится с пом мет.ИНК. ИНК чувствителен к хлорсодержанию и нечувст.к влиянию скв на показ.прибора.
При невысокой минерализации пласт.вод резко усложн.зад.опред.коэфф.нефтенас-ти Кн. Если минерализ.превыш.100г/л, Кн опред.в орбсаж.скв или при неглуб зоне проникновения по временному декременту затухания плотности тепловых нейтр. В необсаж. скв с неглуб.повышающей зоной проникновения Кн опред.с пом.мет.диэл-го каротажа.
ДК (диэл.каротаж) примен.д.выделения нефтяных кол-ров и оценки их нефтенас-ти в усл.пресн.пластовых вод.
Кн=(Кп(ГИС)-Кп)/Кп(ГИС), где Кп(ГИС)-общая, Кп-закрытая.
Рп(расч.)=ρп/ρв=1/Кп(1,8÷0,019Кп)-формула «Шелла».
Кп(расч.)=
.
21. Специальные методы определения кол-ров сложного стр.
Выделение кол-ров- важнейшая задача ГИС на стадиях поисков, разведки и эксплуат.местор. Применяемый комплекс ГИС связан с отличием кол-ров от вмещающих г.п.по проницаемости, пористости, глинистости и в общ.случ. опред.х-ром разреза, типом порового пространства, усл.бурения. В сложных случ.для выделения кол-ров проводят исследования с воздей-ем в параметрических и оценочных скв в перспективн.участках разреза. Такие исслед. наз. специальными. Возд-е осущ.утяжеляя или облегчая ПЖ, меняя ее св-ва и разбуривая ствол скв долотом большего диаметра. Одна из более распр.модиф.спец.исслед.-«каротаж-испытание-каротаж» осн.на комплексном примен.мет.ГИС и испытателей пластов на бурильных трубах, позволяющих отобрать пробу жидк.значительного объема. Возникающие при этом в зоне проникновения изменения приводят к расхожд.диаграмм, что свидетельствует о проницаемости пласта.

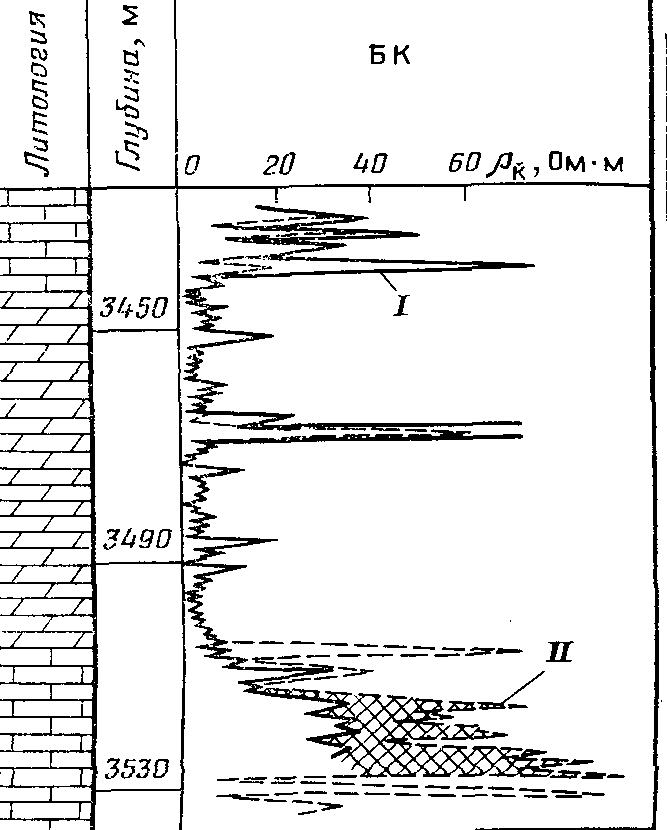

1)Каротаж-испытание-каротаж: (Skaner Sonic: провели каротаж. Делали перфорацию, вызвали приток и снова каротаж. Значит, что тут сложный тип коллектора. (NaBO2∙10H2O)).
I-до испытания,II-после
1)Каротаж - Испытание – каротаж; 2)Нормирование методом ГИС; 3)Метод 2х растворов; 4)Метод временных замеров; 5)САТ(ВАК); 6)FMY-электрический сканирующий метод.
2) Нормирование методом ГИС
Нормализация различных пар кривых ГИС проводиться по опорным отсчетам, снятых с кросс-плотов для различных пар методов. Цель – выделить в разрезе интервалы с различной литологией, с разным типом пористости и характером насыщающего флюида. Нормализация – это совмещение двух каротажных кривых, одна из которых предварительно преобразуется в единицы измерения другой кривой с помощью регрессивного уравнения. Для выделения пластов-коллекторов проводят нормализацию методов ГК с НГК. Регрессивное уравнение строиться по плотным пластам и глинам. Нормализация одного из методов сопротивления и одного из методов пористости – для выделения продуктивных интервалов.
Регрессионное уравнение строиться по плотным пластам и в водоносным коллектором. Нормализация методов АК и НГК используется для выделения зон трещинноватости и кавернозность.
К нач. 80-90х. ощущается нехватка запасов, перестали вырабатываться терригенные коллектора; аппаратурная и теоретич. интерпретация были разработаны для терригенных коллекторов и когда приступили к карбонатным, оказывается, что нет инструмента для их изучения. По этой причине возникли эти методы.
Поровый тип коллектора: если dскв. > λ – волна огибает каверну
