Послеаварийный режим

Послеаварийный режим обусловлен обрывом одного провода на участках РЭС-1 и РЭС-2.

Участок РЭС-1

Провод АС-240, l=42 км, В₀=2,8110^-6 См/км.

R_РЭС-1= R₀l= 0,12142=5,082 Х_РЭС-1= Х₀l= 0,43542=18,27 Ом.

Q_{С РЭС-1}= В₀ln=110²2,8110^-6421=1,428 Мвар.

=20,424+j13,012– 1,851+30,701+j20,039– 2,084+36+j20,961+0,16+j 2,717– 1,428=

=87,285+j54,047 МВА.

=4,426+j 15,914 МВА.

87,285+j54,047+4,426+j 15,914=91,711+j69,961 МВА.

Участок РЭС-2.

Провод АС-95, l=64 км, В₀=2,6110^-6 См/км.

R_РЭС-2= R₀l= 0,30664=19,584 Ом, Х_РЭС-2= Х₀l= 0,43464=27,776 Ом

Q_{С РЭС-2}= В₀ln=110²2,6110^-6641=2,021 Мвар.

=10,163+j5,116– 2,962+18+j10,481+0,108+j1,647– 2,021=28,271+j14,753 МВА

=1,646+j2,334 МВА

28,271+j14,753+1,646+j2,334=29,917+j17,087 МВА.

=91,711+j69,961– 1,428+29,917+j17,087– 2,021=121,628+j85,324 МВА.

кВ

Соответственно напряжения в узлах и падения напряжений будут следующими:

U_{Л РЭС-1}= = =7,341 кВ.

кВ

кВ (Приведенное напряжение на стороне НН подстанции 1 к стороне ВН)

= ;

;

Коэффициент трансформации: .

кВ; (Действительное напряжение на стороне НН)

U_{Л РЭС-2}= = =4,463 кВ.

кВ

кВ (Приведенное напряжение на стороне НН подстанции 1 к стороне ВН)

= ;

;

Коэффициент трансформации: .

кВ; (Действительное напряжение на стороне НН)

кВ;

кВ

кВ;

кВ

кВ

Коэффициент трансформации:

кВ; (Действительное напряжение на стороне НН)

кВ;

кВ

кВ;

кВ

кВ

Коэффициент трансформации:

кВ; (Действительное напряжение на стороне НН)

кВ;

кВ

кВ;

кВ

кВ

Коэффициент трансформации:

кВ; (Действительное напряжение на стороне НН)

7. Регулирование напряжений

Задачей проработки этого раздела проекта является обеспечение нормативных отклонений напряжения на шинах вторичного напряжения 10кВ подстанций проектируемой сети. Регулирование напряжения осуществляется на источнике питания и на приемных понижающих подстанциях. Для данного проекта рабочие уровни напряжения на шинах источника питания во всех рассчитываемых режимах задаются.

Встречное регулирование напряжения, которое должно быть осуществлено на шинах вторичного напряжения районных подстанций, определяется требованиями “Правил устройства электроустановок”. В общем случае в нормальных режимах работы сети необходимо обеспечить регулирование отклонений напряжений на вторичных шинах подстанций в пределах от +5..10% до 0% (от номинального уровня) при изменениях нагрузки подстанций от наибольшего значения до 30% наибольшего. Обычно следует ориентироваться на поддержание в период наибольших нагрузок отклонений напряжения на этих шинах +5…6%.

При аварийных отключениях линий и трансформаторов напряжения на шинах 10 кВ подстанций не должны снижаться ниже номинального уровня. Рекомендуется поддерживать в этом режиме напряжение, равное напряжению в предшествовавшем аварии нормальном режиме работы.

В качестве основных средств регулирования напряжения при выполнении проекта принимаются трансформаторы с регулированием рабочих ответвлений под нагрузкой.

Из справочных материалов для курсового и дипломного проектирования Б. Н. Неклепаева, И.П. Крючкова. Электричесская часть станций и подстанций. стр. 116. для трансформаторов мощностью 6,3-125 МВА имеем 91,77 % в нейтрали ВН (92,0355 кВ).

	ТИП	Uном, кВ
		ВН	СН	НН
Т2,Т3,Т5	ТДН 16000/110	115	-	11
Т4	ТРДН 25000/110	115	-	10,5
Т1	ТРДН 40000/110	115	-	10,5

№ отв.	Uотв., кВ	Кт = Uотв/Uнн
		п/ст 1,4	п/ст 2,3,5
		Uнн = 10,5 кВ	Uнн = 11 кВ
-9	96,6805	9,2077	8,7891
-8	98,7160	9,4015	8,9742
-7	100,7515	9,5954	9,1592
-6	102,7870	9,7892	9,3443
-5	104,8225	9,9831	9,5293
-4	106,8580	10,1770	9,7144
-3	108,8935	10,3708	9,8994
-2	110,9290	10,5647	10,0845
-1	112,9645	10,7585	10,2695
0	115,0000	10,9524	10,4545
1	117,0355	11,1462	10,6396
2	119,0710	11,3401	10,8246
3	121,1065	11,5340	11,0097
4	123,1420	11,7278	11,1947
5	125,1775	11,9217	11,3798
6	127,2130	12,1155	11,5648
7	129,2485	12,3094	11,7499
8	131,2840	12,5032	11,9349
9	133,3195	12,6971	12,1200

Регулирование напряжения в режиме наибольших нагрузок.

п/ст 1: 1)

2)

3) для n = -2 (см табл. выше)

4)

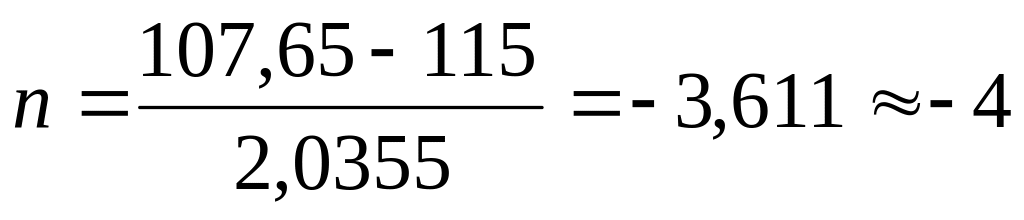

если принять n = -1, , что меньше 10,5 кВ

Оформим дальнейшее регулирование напряжения в форме таблицы

Режим максимальных нагрузок
Uнн жел, кВ	п/ст1	п/ст2	п/ст3	п/ст4	п/ст5
	Uнн, кВ	Uнн, кВ	Uнн, кВ	Uнн, кВ	Uнн, кВ
10,5	10,5	11	11	10,5	11
Ui вн	107,65	108,987	104,161	96,25	109,67
Uотв.жел	107,6500	114,1769	109,1210	96,2500	114,8924
n'	-3,6109	-0,4044	-2,8882	-9,2115	-0,0529
n1	-4	-1	-3	-10	-1
Uiн=Ui вн / Кт (при n1)	10,190	10,509	10,434	9,372	11,289
n2	-3	0	-2	-9	0
Uiн=Ui вн / Кт (при n2)	10,006	10,316	10,235	9,207	11,078
Режим минимальных нагрузок
Uнн жел, кВ	п/ст1	п/ст2	п/ст3	п/ст4	п/ст5
	Uнн, кВ	Uнн, кВ	Uнн, кВ	Uнн, кВ	Uнн, кВ
10,5	10,5	11	11	10,5	11
Ui вн	95,165	95,035	89,458	79,693	98,337
Uотв.жел	95,1650	99,5605	93,7179	79,6930	103,0197
n'	-9,7445	-7,5851	-10,4555	-17,3456	-5,8857
n1	-10,0000	-8,0000	-11,0000	-18,0000	-6,0000
Uiн=Ui вн / Кт (при n1)	9,351	9,338	8,961	7,760	10,123
n2	-9,0000	-7,0000	-10,0000	-17,0000	-5,0000
Uiн=Ui вн / Кт (при n2)	9,176	9,164	8,790	7,623	9,934
Послеаварийный режим
Uнн жел, кВ	п/ст1	п/ст2	п/ст3	п/ст4	п/ст5
	Uнн, кВ	Uнн, кВ	Uнн, кВ	Uнн, кВ	Uнн, кВ
10,5	10,5	11	11	10,5	11
Ui вн	108,18	109,819	104,704	98,245	110,525
Uотв.жел	108,1800	115,0485	109,6899	98,2450	115,7881
n'	-3,3505	0,0238	-2,6087	-8,2314	0,3872
n1	-4,0000	1,0000	-3,0000	-9,0000	1,0000
Uiн=Ui вн / Кт (при n1)	11,274	11,927		10,310
n2	-3,0000	0,0000	-2,0000	-8,0000	0,0000
Uiн=Ui вн / Кт (при n2)	11,051	11,681		10,113
n3			-9		-9
Uiн=Ui вн / Кт (при n3)			11,3713934		12,57518321
