Знакомство с Corporate Modeler

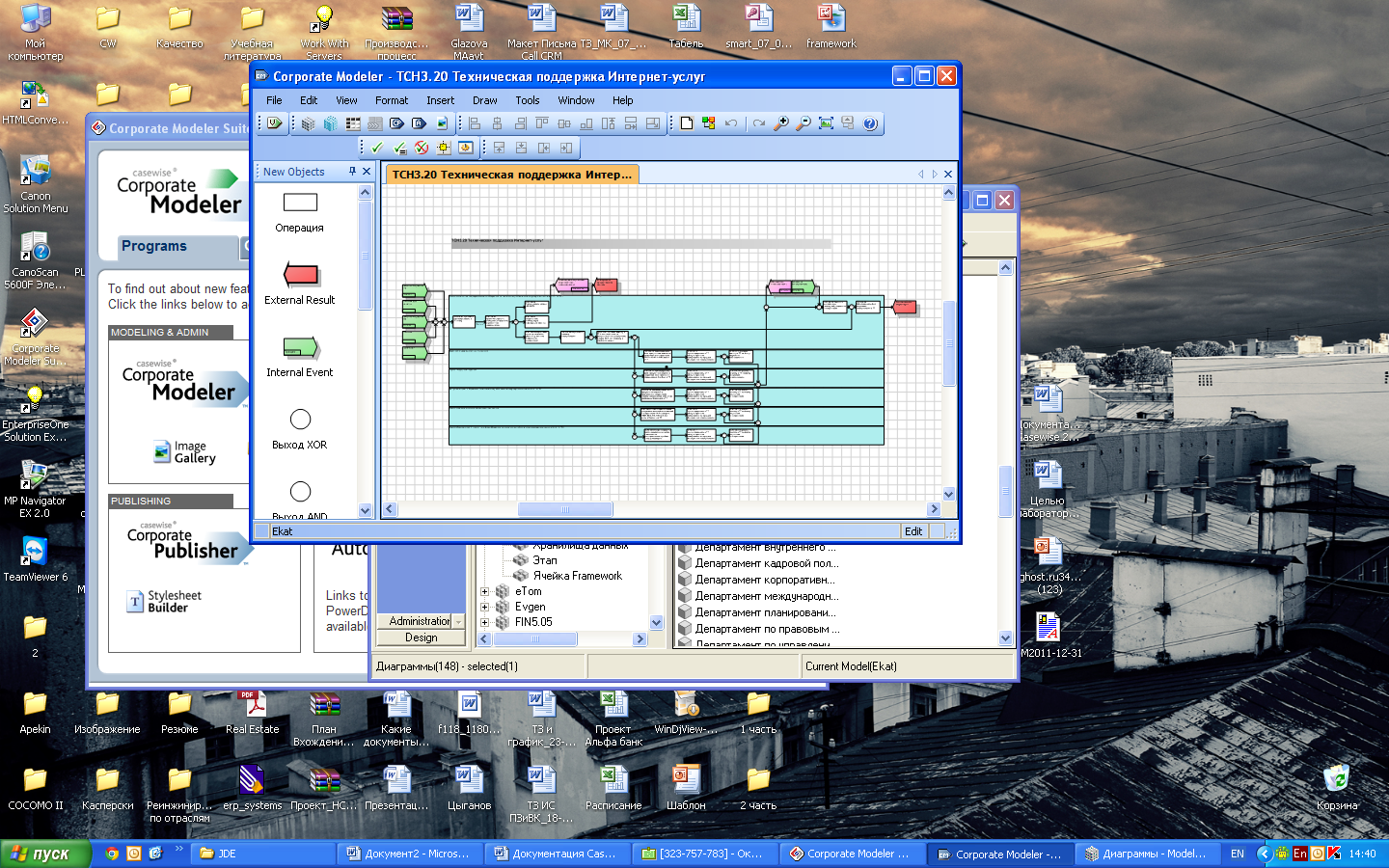

Окно Corporate Modeler представлено на Рисунке 5. Основные элементы интерфейса сверху – главное меню, панель инструментов, слева – палитра новых объектов. Все панели настраиваются при помощи пункта меню View – Dockable windows, а положение на экране простым перетаскиванием панелей. Остальное пространство занимает поле для рисования диаграммы.
В палитре новых объектов представлен набор типов объектов. При перетаскивании фигуры с палитры на поле для рисования создается объект данного типа. Сразу необходимо подписать объект. Данная подпись является именем объекта. Вы можете добавить на диаграмму уже существующий объект. Для этого из списка существующих объектов его нужно перетащить его на диаграмму.
Для соединения объектов посредством объекта типа Коннектор выберите начальный объект на диаграмме и с палитры новых объектов перетащите коннектор на конечный. После этих действий появиться линия, соединяющая два выбранных объекта.
В палитре новых объектов в зависимости от того, как вы создавали диаграмму, могут находиться не все типы объектов или вообще ни одного (в случае создания диаграммы «Без правил»). Чтобы добавить объект или линию на палитру, в контекстном меню палитры выбираем Добавить объект или Добавить линию, появится окно свойств объекта или линии (см. Рисунок 6,8)
Рисунок 5. Окно Corporate Modeler

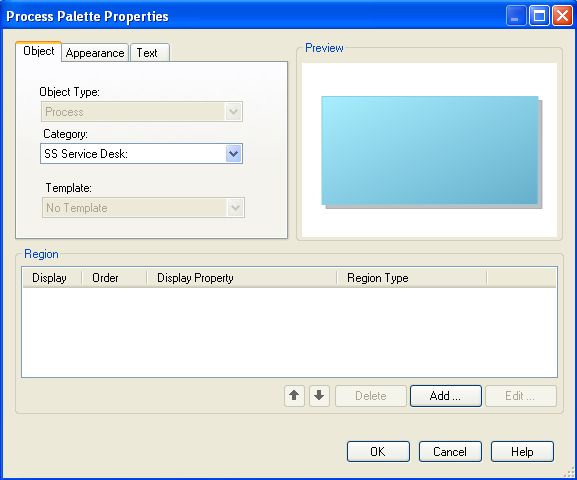

Рисунок 6. Свойства объектов палитры
Свойства объекта палитры расположены на 3 вкладках: Object – на вкладке определяется тип объекта и его категория, Appearance – на вкладке определяется внешний вид объекта, Text – на вкладке определяется расположение текста на объекте.
Рисунок 7. Свойства линий
Свойства линий расположены на двух вкладках – Content – на вкладке выбирается тип линии, ее категория – и Appearance – на вкладке можно выбрать внешний вид линии. Также как и для объекта, для линии можно добавить регион, однако, отличий от добавления региона к объекту нет.
Бизнес-моделирование с использованием Corporate Modeler
Одним из основных достоинств Corporate Modeler является большая гибкость в выборе методологии моделирования. Вы можете использовать практически любую методологию или даже свою собственную. Именно на основе некоторого набора принципов моделирования выполняется построение всех моделей. Для каждой модели существуют свои объекты, которые используются для выполнения определенных задач.
Общие принципы моделирования.
Моделирование деятельности компании предполагает описание её различных предметных областей. Моделирование каждой предметной области должно начинаться с одной диаграммы, которая описывает верхний уровень данной предметной области.
При моделировании деятельности необходимо придерживаться следующих принципов:
Использовать подход «сверху - вниз» при описании всех предметных областей;
Выделять процессы верхнего уровня:
Основные процессы;
Вспомогательные процессы.
Создавать описания процессов верхнего уровня на основе одной из эталонных моделей;
Концентрировать ресурсы на ключевых аспектах описания деятельности;
Создавать диаграммы с учетом последующих шагов их использования в проекте;
Диаграмма должна содержать такое число объектов, чтобы она легко читалась при ее распечатке на листе формата А4 или А3.
При описании процессов необходимо реализовывать принцип системного подхода, который требует рассматривать всю организацию как систему взаимосвязанных и взаимодействующих процессов. Одной из главных задач, возникающих при реализации системного подхода, является идентификация, описание и управление процессами деятельности.
При описании процессов требуется учитывать необходимость последующего сопровождения диаграмм. Это заставляет создавать простые диаграммы, где очень многие нюансы выполнения описывать в виде комментариев к объектам на модели. Данный подход снижает трудозатраты на описание деятельности и поддержание описания в актуальном состоянии.
