Глава 2 Работа в cреде Corporate Modeler Начало работы
Для начала работы с Corporate Modeler Suite запустим Model Explorer. В появившемся диалоговом окне в качестве логина введём ADMIN (значение по умолчанию), пароль вводить не нужно.
После ввода нажмите кнопку Вход в систему. Если все правильно, появиться окно Model Explorer (см. Рисунок 2).

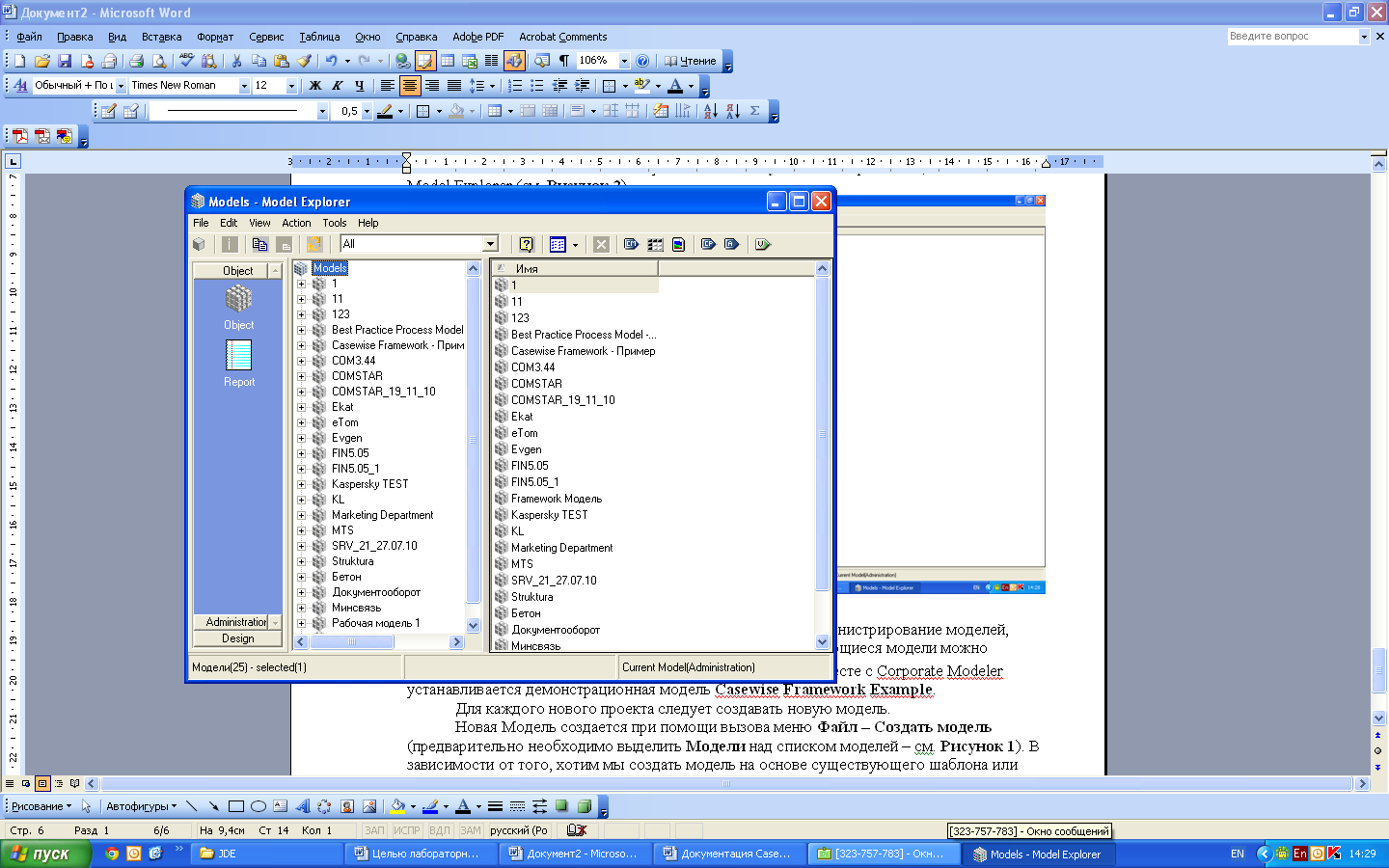

Рисунок 2. Окно Model Explorer
Именно в этом окне осуществляется
навигация и администрирование моделей,
которые хранятся в базе данных Corporate
Modeler. Все имеющиеся модели можно
посмотреть, нажав на кнопку Объект
. По умолчанию вместе с Corporate Modeler
устанавливается демонстрационная
модель Casewise Framework Example.
Для каждого нового проекта следует создавать новую модель.
Новая Модель создается при помощи вызова меню Файл – Создать модель (предварительно необходимо выделить Модели над списком моделей – см. Рисунок 1). В зависимости от того, хотим мы создать модель на основе существующего шаблона или нет, выбираем соответствующий пункт меню. Вводим имя модели и имя файла, в котором она будет храниться.
В меню Файл есть пункт Импорт и Экспорт, выбрав который можно сохранить модель или добавить уже существующую модель в формате XML и в формате Microsoft Access.
Теперь мы можем начать работу с созданной моделью. После открытия модели в Corporate Modeler справа появиться список типов объектов, которые может включать в себя модель.
Итак, теперь можно приступить к созданию диаграмм.

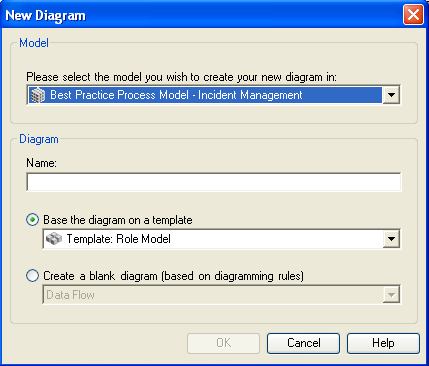

Рисунок 3. Окно создания новой диаграммы
Создание Диаграммы
Создать диаграмму можно двумя способами:
Из стартовой страницы открыть Corporate Modeler:
Выбрать в меню Файл пункт Создать диаграмму
В списке объектов:
перейти в папку Диаграммы;
выбрать меню Файл – Создать - Диаграмма, далее выбрать тип диаграммы;
После этих действий откроется диалоговое окно, изображенное на Error: Reference source not found. В верхнем выпадающем списке необходимо выбрать модель, в рамках которой мы создаем диаграмму. В поле Имя вводим имя диаграммы. Далее выбираем выбираем Создать пустую диаграмму.
После этих действий откроется окно Corporate Modeler, в котором рисуется диаграмма. Вы можете задать некоторые параметры диаграммы, выделив ее в Model Explorer в списке диаграмм и выбрав в контекстном меню пункт Свойства. Откроется диалоговое окно, изображенное на Рисунке 4.
Окно содержит следующие закладки и поля ввода:
Общие, содержит общую информацию о диаграмме: Имя – имя диаграммы, Правило – тип диаграммы, Категория, Родительский объект – определяет тип того, что представляет диаграмма;
Описание – описание диаграммы;
Заголовок – заголовок диаграммы.
Версия – информация о версии и некоторые другие сведения о диаграмме;
Также можно связать диаграмму с другим объектом, диаграммой и пр., нажав на кнопку Связи в левом нижнем углу окна и выбрав соответствующий пункт меню.
Чтобы редактировать вашу диаграмму, откройте ее. Для этого щелкните правой кнопкой мыши на вашей диаграмме и выберите пункт контекстного меню Диаграмма – Открыть или нажмите сочетание клавиш Ctrl+Enter.

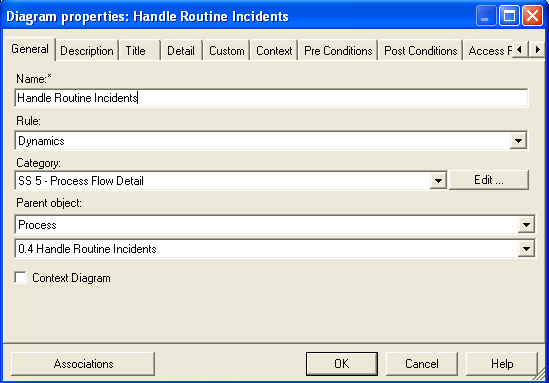

Рисунок 4. Свойства диаграммы
