ЛАБОРАТОРНАЯ РАБОТА №7

ИССЛЕДОВАНИЕ КОЭФФИЦИЕТА ПЕРЕДАЧИ НАПРАВЛЕННОГО ОТВЕТВИТЕЛЯ БАЗОВОЙ ПРИЁМОПЕРЕДАЮЩЕЙ СТАНЦИИ BD-28

1 Цели работы

1.1 Исследовать соединение блоков базовой приемопередающей станции BD-28(86) по радиочастоте.

1.2 Исследовать коэффициент передачи направленного ответвителя FIC № 41505 с серийным номером №38758.

2 Литература

2.1 Соколов А.В., Андрианов В.И. Альтернатива сотовой связи: Транкинговые системы. - Спб.: Арлит,2002 – С. 88…103.

2.2 Брускин В. Я.Зарубежные резидентные радиотелефоны. – Спб. : ДЕАН 1996 – С. 11…13.

2.3 Мухин А.М. Чайников Л.С. Энциклопедия мобильной связи.- Наука и техника.Спб.2001 С.71…90, С.101..115.

3. Материалы сервера http://www.anw.spb.ru/connection/wireless/trunk/mpt 1327

3 Домашнее задание

3.1 Изучить по [2.1] основные стандарты и технические характеристики транкинговых и аналоговых сотовых сетей и УВЧ устройств мобильных систем.

3.2 Изучить в п.10 схему электрическую структурную соединений блоков по радиочастоте базовой станции BD-28(86).

3.3 Решить задачу. Рассчитать количество радиоканалов, которое необходимо применить в системе сотовой связи стандарта NMT-450i, если ее трафик составляет n,m Эрланг с вероятностью отказов 10^-4. Выбрать и распределить номера радиоканалов, рассчитать значения несущих, построить частотный план, если известен диапазон частот.

3.4 Подготовить ответы на вопросы для самопроверки.

4 Вопросы для самопроверки

4.1 Для чего предназначен шкаф фильтров в составе базовой станции?

4.2 Для чего предназначен блок фильтр 1 в составе шкафа фильтров?

4.3 Поясните принцип работы базовой станции по схеме соединений.

4.4 Поясните назначение и обработку сигналов в полке контроля?

4.5 Перечислите параметры системы сотовой связи стандарта NMT-450.

4.6 Поясните назначение и обработку сигналов в полке приемопередатчиков?

4.7 Сколько приемопередатчиков входит в состав одного шкафа BD-28?

4.8 Для чего предназначен блок FIC41505?

4.9 Что такое симплекс, дуплекс, полудуплекс, временной и кодовый дуплексы?

4.10 Как необходимо планировать частоты приёма и передачи для облегчения работы дуплексора?

4.11 Какое устройство больше влияет на работу системы радиосвязи приёмник или передатчик из-за несовершенства фильтров?

4.12 Как исключить дуплексор, комбайнер из состава базовой станции? Какой надо использовать режим работы сети?

4.13 Почему микрополосковые устройства затруднительно применять в составе фильтров базовой станции?

4.14 Из каких УВЧ устройств может состоять дуплексор, комбайнер и разветвитель? На основе каких фильтров?

4.15 Перечислите параметры транкинговых систем стандартов APCO 25, MPT1327 SmarTrank2 и аналоговой сотовой сети стандарта NMT-450i.

5 Приборы и оборудование

5.1 Базовая приёмопередающая станция BD-28(86).

5.2 Генератор ВЧ Г4–143 и кабель ВЧ в металлической оплётке.

5.3 Милливольтметр В7–26 с переходником УВЧ № 2236023.

5.4 Фильтр передатчика с направленным ответвителем FIC № 41505 с серийным номером №38758.

5.5 Согласованная нагрузка 50 Ом 60 Вт.

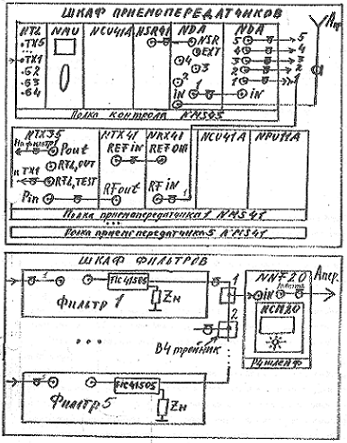

Рисунок 7.1-Схема электрическая соединений базовой станции BD-28(86)

6 Порядок выполнения работы

6.1 Ответить на вопросы программированного допуска.

6.2 Исследовать соединение блоков базовой приемопередающей станции

BD-28(86) по радиочастоте, для этого:

6.2.1 Изучить схему электрическую структурную соединений по радио частоте рисунок 7.1. Проследить соединение РЧ кабелей для приема и передачи. Схему зарисовать в отчет. Записать назначение блоков полки контроля NMS43.

6.2.2 Найти в составе шкафов базовой станции блок содержащий направленный ответвитель FIC № 41505 с серийным номером №38758. Определить назначение блока и ответвителя. Записать назначение их в отчет.

6.2.3 Собрать схему соединения по радиочастоте согласно приведенному ниже описанию. Соединить выход H блока NDA со входом приемника H, а выход передатчика с входом фильтра Т блока фильтров. На выход блока фильтров подключить согласованную нагрузку 50 Ом 60 Вт. Где H это номер разъема и приемника, являющийся остатком от деления номера студенческого билета на 5, но если значение получается равным 0, то считать H=5. А Т принять равным H+1 без учета предыдущего условия. Показать собранную схему преподавателю.

6.3 Исследовать коэффициент передачи направленного ответвителя FIC № 41505 с серийным номером №38758, для этого:

6.3.1 Включить и подготовить милливольтметр В7-26 к работе, выполнив следующие пункты.

6.3.2 Закоротить клеммы U и * милливольтметра В7-26 накоротко. Вставить пробник в гнездо в корпусе милливольтметра. Перевести переключатель поддиапазонов в положение 1, а переключатель рода работ в положение ≈U и установить указатель на нулевую отметку шкалы ≈1V соответствующей ручкой установки нуля ♦0♦ 1VU. Вольтметр готов к работе.

6.3.3 Проделать п.6.3.2 для второго милливольтметр В7-26.

6.3.4 Перенести блок фильтра с направленным ответвителем FIC № 41505 серийный номер которого №38758 на рабочее место для исследования.

6.3.5 Собрать схему исследования (рисунок 7.2).

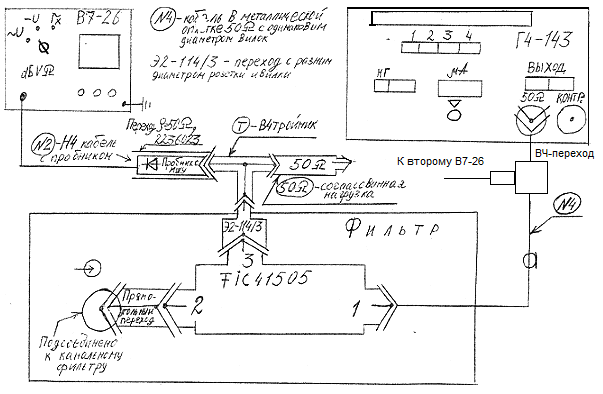

Рисунок 7.2 – Схема исследования направленного ответвителя FIC41505

6.3.6 Подсоединить гнездо 1 направленного ответвителя блока фильтров к гнезду выход 50 Ом генератора Г4-143 и нажать левую кнопку переключателя ВЫХОД генератора Г4-143.

6.3.7 Подсоединить гнездо 3 направленного ответвителя через переходник Э2-114/3 и ВЧ тройник с одной стороны нагруженный сопротивлением 50 Ом, а с другой стороны через переход ρ=50 Ом с номером 2236023 и пробником с малошумящим усилителем с милливольтметром В7-26.

6.3.8 Включить генератор Г4-143 с помощью тумблера «сеть» и поддиапазон 4, нажав кнопку поддиапазона на генераторе.

6.3.9 Установить частоту 200 МГц по шкале генератора Г4-143 и значение тока по индикаторному прибору I=0,5µA.

6.3.10 Измерить напряжение U_вых на гнезде 3 направленного ответвителя и U_вх на гнезде 1 с помощью универсальных вольтметров В7-26. Данные записать в таблицу 7.1

Таблица 7.1 – Данные для построения АЧХ

F,МГц	200	220	240								500
Uвх,мВ
Uвых,мВ
Кпер

6.3.11 Проделать п. 6.3.10 для частот указанных в таблице 7.1. Данные записать в отчет.

6.3.12 Проделать п. 6.3.10 и 6.3.11 для варианта обратного подключения направленного ответвителя, подключив выход генератора Г4-143 к гнезду 3, а переходник Э2-114/3 к гнезду 1. Данные занести в таблицу 7.2 аналогичную таблице 7.1.

6.3.13 Рассчитать коэффициент передачи Кпер для частот таблиц 7.1 и 7.2. Данные записать в таблицы.

6.3.14 Построить АЧХ по данным таблиц в дБ по отношению Кпер_.min=1. Выбрать диапазон частот равный 5МГц, в котором коэффициент передачи изменяется менее чем на ±3дБ. Указать значение крайних частот в отчете.

6.4 Сделать выводы. Оформить отчет и показать его преподавателю.

6.5 Выключить приборы. Разобрать схему исследования. Установить исследуемый блок на место в шкаф базовой станции.

6.6 Ответить на контрольные вопросы (по заданию преподавателя).
