ЛАБОРАТОРНАЯ РАБОТА №5

ИССЛЕДОВАНИЕ БАЗОВОЙ ПРИЕМОПЕРЕДАЮЩЕЙ СТАНЦИИ RBS4000

1 Цели работы

1.1 Исследовать конструкцию и расположение блоков статива базовой приемопередающей станции RBS4000.

1.2 Собрать схему исследования базовой приемопередающей станции RBS 4000.

1.3 Включить статив базовой приемопередающей станции RBS4000.

1.4 Проверить работоспособность приемопередатчиков CTR базовой станции RBS4000.

1.5 Измерить напряжения, параметры в контрольных точках приемопередатчика CTR1.

2 Литература

2.1 Карташевский В.Т. Семенов С.Н. Фирстова Т.В. Сети подвижной связи. – М.: ЭКО-ТРЕНДЗ. 2001. С.25…27.

2.2 Мухин А.М. Чайников Л.С. Энциклопедия мобильной связи. – Спб.:Наука и техника. 2001. С.71…77.

2.3 ZXG 10-BSS. Системы базовых станций. Техническое руководство. С.12…36.

2.4 Radio Base Station RS4000. Operation & Maintenance Manual.

3 Домашнее задание

3.1 Изучить по [2.1],[2.2] и [2.3] принципы построения, состав, основные технические характеристики системы базовых станций стандарта GSM и NMT-450i.

3.2 Изучить по [2.3] схему электрическую структурную, технические характеристики контроллера базовых станций ZXG 10-BSC.

3.3 Изучить и зарисовать в отчет схему электрическую структурную соединений по радиочастоте базовой станции RBS4000.

3.4 Решить задачу. Две соседние базовые станции стандарта GSM излучают мощность 30+nm, Вт на восьми радиоканалах начиная с номера 520 + nm. Выбрать значения номеров радиоканалов для двух базовых станций согласно требованиям стандарта и экономии частотного ресурса. Рассчитать значения несущих частот радиоканалов, количество физических каналов и построить зависимость излучаемой мощности от частоты, если мобильные станции излучают 0,99Вт.

3.5 Подготовить ответы на вопросы для самопроверки.

4 Вопросы для самопроверки

4.1 Из каких модулей состоит система базовых станций ZXG 10-BSS? Какие интерфейсы используются в ней?

4.2 Для чего предназначена базовая приемопередающая станция? Сколько приемопередатчиков может располагаться в ней?

4.3 Для чего предназначен контроллер базовых станций? Какова его основная функция?

4.4 С помощью каких интерфейсов соединяется система базовых станций с внешним оборудованием?

4.5 Для чего предназначен транскодер? Какой вид кодирования он осуществляет?

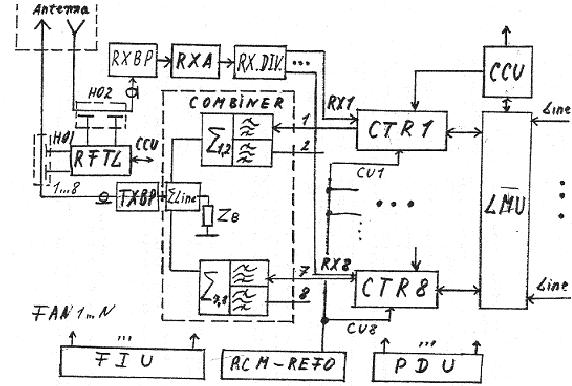

Рисунок 5.1–Схема электрическая функциональная базовой

станции RBS4000

4.6 Для чего предназначен блок пакетной передачи? С какими скоростями может он работать?

4.7 Какие модули составляют статив базовой приемопередающей станции ZXG 10-BTS V2?

4.8 В каком диапазоне частот могут работать базовые приемопередающие станции RBS4000? Чему равна полоса частот одного радиоканала?

4.9 Поясните формирование сигналов по схеме электрической функциональной базовой приемопередающей станции RBS4000.

4.10 Чему равен дуплексный разнос в сети стандарта GSM900, GSM1800? В базовой станции RBS4000?

5 Аппаратное и программное обеспечение

5.1 Базовая станция RBS4000 (инвентарный номер 1360237).

5.2 Персональный компьютер (инвентарный номер 1360242).

5.5 Соединительные кабели.

5.6 Программа RS 14000.

6 Порядок выполнения работы

6.1 Ответить на вопросы программированного допуска.

6.2 Получить инструктаж по технике безопасности.

ВНИМАНИЕ! Аккуратно обращайтесь с приборами и оборудованием, соединительными кабелями и проводами. Соблюдайте правила техники безопасности. Проверяйте наличие заземления устройств. Сначала соедините устройства, а потом включайте напряжение 220В.

6.3 Исследовать конструкцию и расположение блоков статива базовой приемопередающей станции RBS4000, для этого:

6.3.1 Убедиться, что оборудование и компьютер обесточены. Проверить соединение статива базовой станции RBS4000 с шиной заземления, расположенной по периметру лаборатории.

6.3.2 Проверить с помощью [2.4], с.4-2…4-8 и схемы электрической структурной соединений по радиочастоте (рисунок 5.1) правильность соединений. Записать номера приемопередатчиков CTR расположенных в стативе (шкафу) согласно счету слева направо на схеме соединений, учитывая, что четных приемопередатчиков CTR не установлено. Найти комбайнер, полки управления и приемопередатчиков, блок питания. Записать назначение полок в отчет.

6.4 Собрать схему исследования базовой приемопередающей станции RBS 4000, для этого:

6.4.1 Соединить с помощью соединительного кабеля разъем COM2 персонального компьютера, расположен дополнительно не на материнской плате, с разъемом ОР блока управления CCU базовой станции RBS4000. При соединении оборудование должно быть обесточено. Проверить соединение эквивалента антенны с разъемом общей мощности, который расположен на верху базовой станции RBS4000.

6.4.2 Включить персональный компьютер NTT, нажав кнопку Ө (сеть). Попросить преподавателя ввести пароль. Наблюдать загрузку операционной системы. Записать наименование операционной системы в отчет.

6.4.3 Выбрать пиктограмму «Мой компьютер» на рабочем столе, нажав левую клавишу манипулятора мышь и затем клавишу ENTER на клавиатуре. Проделать программный путь C:\RS14000.

6.4.4 Наблюдать и записать в отчет наименование файлов папки RS14000 для управления базовой станцией.

6.5 Включить статив базовой приемопередающей станции RBS4000, для этого:

6.5.1 Включить блок питания PSU 220V AC, установив переключатель MAINS в положение ON. Контролировать включение, свечение индикаторных приборов, звуковых сигналов. Подождать появления звуковых сигналов тестирования приемопередатчиков. Записать последовательность включения и особенности соединения блоков статива базовой станции RBS4000 в отчет.

6.5.2 Выбрать на экране компьютера файл RS OPPC.no COMM и нажать клавишу ENTER на клавиатуре. Наблюдать за активизацией соединения статива базовой станции RBS4000 и компьютера.

6.6 Проверить работоспособность приемопередатчиков CTR базовой станции RBS4000, для этого:

6.6.1 Выбрать файл RS OPPC.no COMM и нажать клавишу ENTER на клавиатуре. Наблюдать за активизацией соединения статива базовой станции RBS4000 и компьютера.

6.6.2 Нажать левой клавишей манипулятора мышь на функцию Direct в окне CONNECTION. Получить окно выбора номера приемопередатчика CTR и шкафа (CABINET)- Select Unit & Cabinet.

6.6.3 Установить с помощью клавиатуры номер приемопередатчика CTR равный 1, а шкафа (cabinet) равный нулю. Нажать клавишу ENTER на клавиатуре. Получить изображение главного меню тестирования и настройки базовой станции MAIN MENU, RS4000.

6.6.3 Выбрать из главного меню CTR/SR status и установить CTR number – 1, Cabinet – 0. Нажать клавишу ENTER на клавиатуре. Наблюдать подпрограмму для исследования приемопередатчика CTR1.

6.6.4 Устанавливать и контролировать подчеркнутые параметры программы для исследования приемопередатчика CTR с помощью манипулятора мышь и клавиатуры. Листинг тестирующей программы приведен ниже:

Channel 1

Local blocking BLCK (Установить с помощью нажатия левой клавиши мыши)

Transmitter ON (Установить с помощью нажатия левой клавиши мыши)

Level W (Записать в отчет)

AF monitor AUDIO (Установить с помощью нажатия левой клавиши мыши)

Squelch ON (Установить с помощью нажатия левой клавиши мыши)

RF Test loop ON (Установить с помощью нажатия левой клавиши мыши)

Э Signal send ON (Установить с помощью нажатия левой клавиши мыши) Eval ON

Compander ON (Установить с помощью нажатия левой клавиши мыши)

Diversity A (Установить с помощью нажатия левой клавиши мыши) Status A

Sig strength eval RFBL (Установить с помощью нажатия левой клавиши мыши) Level – 19dByV

Muting ON (Установить с помощью нажатия левой клавиши мыши)

Line loop ON (Установить с помощью нажатия левой клавиши мыши)

Test tone OFF, TX 1200, TX1000, RX1200, RX1000 (поочередно устанавливать нажимая левую клавишу мыши)

Repeat idle frames ON (Установить с помощью нажатия левой клавиши мыши)

Self test (не проводить)

RFTL level

Alarm reset (не проводить)

CCU alarm detected (не проводить)

6.6.5 Записать листинг тестирующей программы в отчет с полученными результатами, пояснениями и наблюдениями. Записать какие звуковые сигналы слышали с помощью блока LMU. Сделать выводы о работоспособности приемопередатчика CTR1.

6.6.6 Проделать п.6.6.5 для всех остальных приемопередатчиков. При появлении звукового сигнала из системного блока компьютера (чирлик) считать блок отсутствующим в шкафу RBS4000 или не исправным. Сделать выводы о составе блоков базовой станции RBS4000 и их работоспособности. Сравнить приемопередатчики с помощью листинга тестирующей программы по параметрам. Сделать выводы.

6.7 Измерить напряжения, параметры в контрольных точках приемопередатчика CTR1, для этого:

6.7.1 Вернуться в главное меню программы, нажав с помощью мыши или клавиатуры функцию previous menu или main menu.

6.7.2 Нажать левую клавишу манипулятора мышь на строке Test point in CTR.

6.7.3 Нажимать левую клавишу манипулятора мышь слева у каждой строки тестируемого параметра, активируя его и наблюдая справа результат. В результате активации появляется ˅.

6.7.4 Данные измерений записать в отчет в виде строк программы и результата. Указать единицы измерения параметров. Перевести наименование параметров на русский язык. Сделать выводы. Найти параметры, окрашенные в красный цвет.

6.7.5 Проделать п. 6.7.2…6.7.4 для других приемопередатчиков CTR. Данные сравнить с полученными в п.6.7.4. Сделать выводы.

6.8 Показать результаты выполнения работы преподавателю.

6.9 Выключить оборудование в обратной включению последовательности.

Помните! Разбирать схему исследования можно только на обесточенном оборудовании.

6.10 Составить отчет по лабораторной работе.
