3. Проектирование системы канализации

Для сбора сточных вод в жилых зданиях и отвода в наружную городскую канализационную сеть применяют хозяйственно-бытовую систему канализации, состоящую из квартальной и внутренних сетей.

3.1. Конструктивное устройство сети канализации

Внутриквартальную сеть выполняют в такой последовательности: размечают трассу, отрывают траншею, подготавливают дно траншеи, монтируют колодцы, укладывают трубы и засыпают траншею. Разбивку трассы производят по генплану, намечая оси трубопровода, его повороты, расположение колодцев.

Трассировка сети зависит от рельефа местности и положения наружной городской сети. Трубопроводы прокладывают по кратчайшему пути прямолинейно к уличному коллектору канализации населенного пункта в соответствии с уклонами местности.

Трубопроводы прокладывают параллельно зданиям на расстоянии не менее 3 м от фундаментов, объединяя все выпуски из зданий. Колодцы устраивают в местах присоединения выпусков из зданий, присоединения ответвлений, изменения диаметров и уклонов труб, поворота линий и перепадов. Они выполняются из сборных железобетонных элементов диаметром 1,0 м. На прямых и длинных участках смотровые колодцы размещают на расстоянии друг от друга не более 35 м и 50 м при диаметрах труб более 150 мм. Присоединение квартальной сети к городской производится через контрольный колодец, размещаемый на расстоянии 1,5-2,0 м от красной линии застройки. В контрольном колодце обычно устраивают перепад, так как заглубление уличного коллектора всегда больше квартальной сети трубопроводов.

Квартальная канализационная сеть устраивается из асбестоцементных безнапорных труб диаметром 150 мм (не менее) по ГОСТ 1839-80. Уклон дворовой сети принимается минимальный - 0,007; нормальный - 0,01.

Внутренняя канализационная сеть монтируется из чугунных канализационных труб и фасонных частей. Последовательность ее выполнения такая: размечают места прокладки трубопроводов, места установки креплений, санитарных приборов; прокладывают сборные трубопроводы в подвальном помещении здания и выпуски за его пределы; монтируют стояки, подводки и гидрозатворы; производят гидравлические испытания трубопроводов; устанавливают санитарные приборы и регулируют смывные бочки.

В здании канализационную сеть прокладывают открыто. Стояки размещают вертикально вдоль поверхности стен в углу туалетной комнаты. На стояках устанавливают компенсационные раструбные патрубки для изменения длины трубопровода в пределах строительных допусков. Чтобы можно заделать раструбы, стояки должны отстоять от стен на расстоянии не менее 20 мм, при этом ось стояка диаметром 100 мм должна располагаться на расстоянии не менее 75 мм, а стояка диаметром 50 мм - на 45 мм. Вытяжная часть стояка выводится выше кровли здания на высоту 0,3 - 0,7 м и заканчивается обрезом трубы.

Отводной трубопровод в санкабинах выполняется трубой диаметром 50 мм и прокладывается по полу с уклоном 0,035 в сторону стояков. Санитарные приборы устанавливают после прокладки трубопроводов. Их присоединяют через отводной патрубок к гидрозатвору и далее к тройнику трубопровода.

Для ликвидации засоров на стояках на высоте 1 м от пола устраивают ревизии на первом и последнем этажах, а также через каждые два этажа на третьем. На выпусках и отводных трубопроводах, где возможны засорения, установлены прочистки. Мойки оборудованы бутылочными, а умывальники U-образными сифонами.

Аксонометрическая схема одного из выпусков внутренней сети здания и профиль сети показаны на примерах графического оформления проекта рис.6 и рис.7.

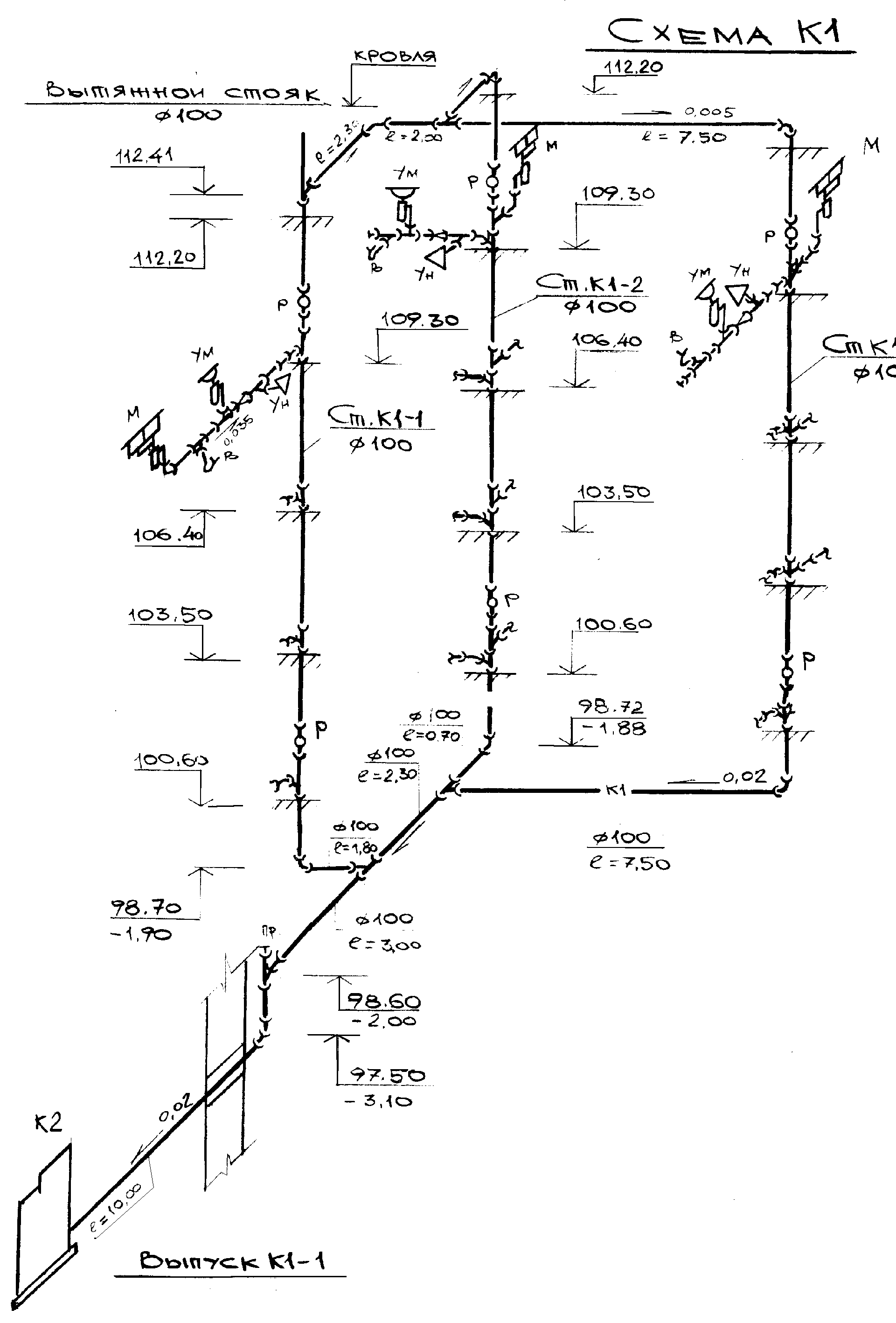

Рис.6. Аксонометрическая схема канализации
