2. Проектирование системы внутренего водопровода
На генплане в задании приводится одна из форм застройки жилого микрорайона. Для снабжения водой зданий предусматривается проектирование и устройство водопроводной сети на территории района и в каждом жилом доме. Для подачи воды на хозяйственно-питьевые нужды зданий принимается система хозяйственно-питьевого водоснабжения. Тушение пожаров производится с помощью передвижных пожарных автонасосов, подключаемых к уличной водопроводной сети через пожарные гидранты. Для поливки зеленых насаждений и тротуаров вокруг зданий предусматривается поливочный водопровод.
Микрорайонная сеть состоит из центрального теплового пункта (ЦТП) и системы трубопроводов, транспортирующих холодную и горячую воду от ЦТП к группам зданий по каналам коммуникаций или отдельно от других видов трубопроводов.
При разработке микрорайонной сети следует учитывать благоустройство территории. Трубопроводы инженерных сетей следует размещать под озелененными разделительными полосами, тротуарами. Под основной проезжей частью улиц и местных проездов прокладку сетей применять не следует. На генплане необходимо показать улицу шириной 25 м, разделительную полосу - 3 м, тротуары - 1,5 м. Проезды к зданиям имеют ширину 3,5 м. Через каждые 100 м и в конце проезда оборудуются разъездные площадки размерами 6 х 15 м. Размеры хозяйственной площадки 6 х 6 м. Общая площадь зеленых насаждений должна составлять не менее 50% от территории жилого района. Пример выполнения генплана микрорайона показан на рис.1.
2.1. Конструктивное устройство сети водопровода
Внутриквартальные сети прокладывают в такой последовательности: делают разметку трассы и отрывают траншею; далее укладывают каналы и монтируют трубы; устанавливают фасонные части и арматуру; затем заделывают или сваривают стыки труб; промывают и испытывают трубопровод; сооружают колодцы; закрывают каналы плитами перекрытия и засыпают землей.
Вводы и квартальные сети выполняют из чугунных напорных труб по ГОСТ 9583-75. Их прокладывают в земле на глубине 0,5 м ниже глубины промерзания грунта. В больших микрорайонах прокладку осуществляют совместно с другими коммуникациями в проходных или непроходных каналах. Каналы собираются из типовых железобетонных элементов с шириной и высотой - 600х300 мм, 900х450 мм, 1200х600 мм.

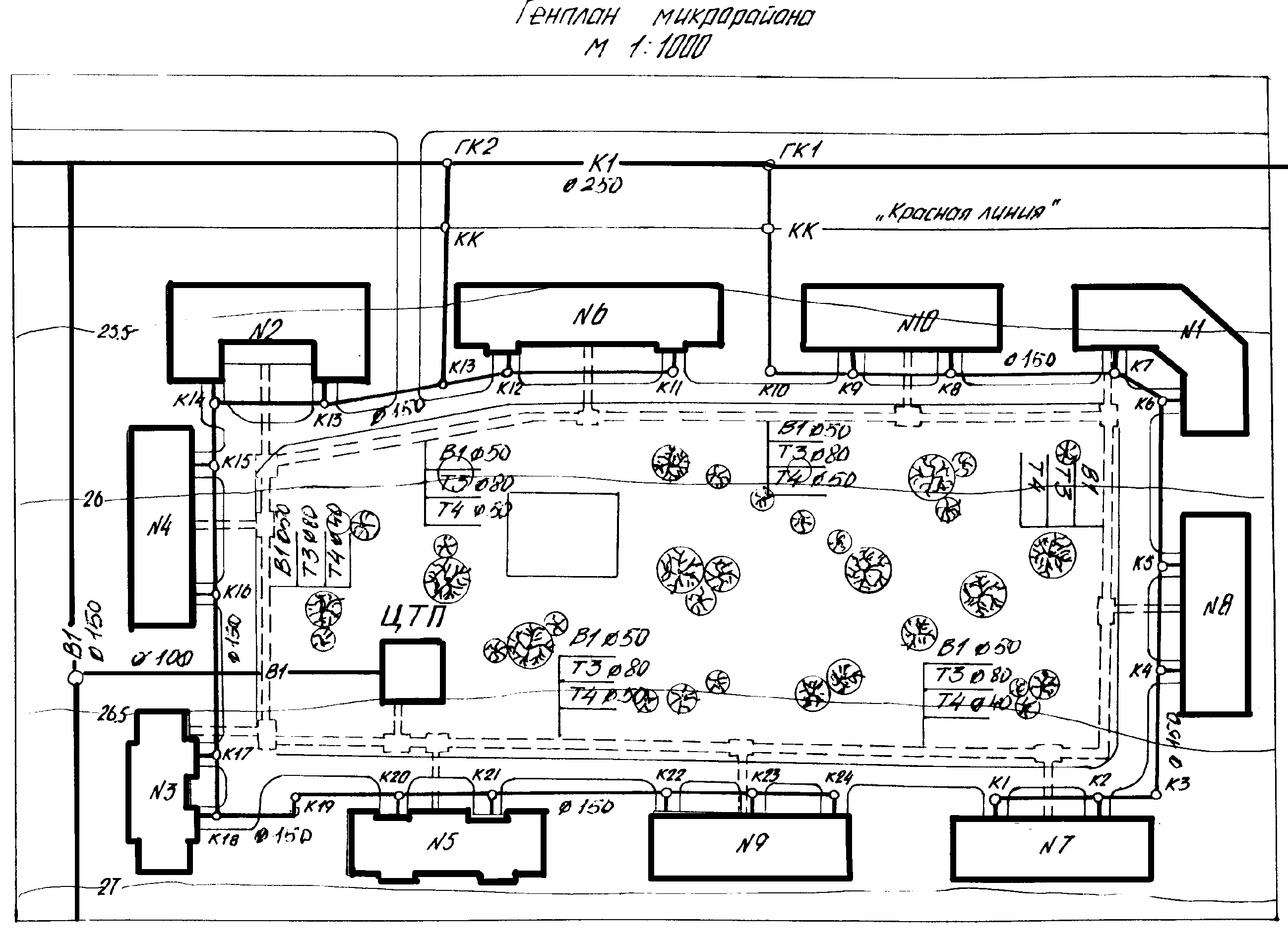

Рис.1. Генплан микрорайона (М 1:1000)
Сети водопровода должны проходить на расстоянии не менее 1,5 м от канализационных труб при их диаметре до 200мм. При пересечении водопроводных и канализационных труб расстояние в свету должно быть не менее 0,4 м.
Внутренний водопровод состоит из следующих элементов: ввод, водомерный узел, водопроводная сеть, арматура.
Водопроводную сеть монтируют в такой последовательности: разносят трубы и трубные заготовки, устанавливают крепления, прокладывают магистральные трубопроводы, соединяют их и закрепляют; монтируют стояки и соединяют их с магистралями; монтируют подводки; устанавливают водоразборную арматуру.
Водопроводную сеть здания принимают с нижней разводкой. Ее монтируют из стальных водогазопроводных оцинкованных труб по ГОСТ 3262-75.
Трубы прокладываются прямолинейно, прочно укреплены и должны опираться на все крепления. Трубопроводы диаметром до 40 мм крепят разъемными хомутами, а при диаметре более 40 мм – с помощью кронштейнов и подвесок.
Магистральные трубопроводы в жилых и общественных зданиях прокладывают по стенам, полу или под потолком подвалов на расстоянии 0,2-0,5 м. Они прокладываются с уклоном 0,005 для выпуска воздуха при заполнении труб водой и ее спуска при опорожнении.
Стояки монтируют в санузлах за унитазом или рядом с ним. Их прокладывают трубами диаметром не менее 20 мм открыто совместно со стояками канализации и горячего водоснабжения. Расстояние от стены составляет 15-20 мм, между трубопроводами водоснабжения – 80 мм, от стояка канализации – 120 мм по центрам труб. Стояки крепятся крючками или хомутами на высоте, равной половине высоты этажа.
Подводки выполняют трубой диаметром 15 мм (в зависимости от типа арматуры) на высоте 0,25 м и выше с уклоном 0,002-0,005 в сторону стояка.
Принятые проектные решения схемы устройства водопроводной сети необходимо отразить на планах этажа и подвала по примерам, показанным на рис.2, 3.
Водоразборную арматуру устанавливают после проведения гидравлических испытаний сети. Ее монтируют на высоте, удобной для пользования (смесители общие для ванн и умывальника – 1,0 м, только для ванн –0,8 м, для моек – 1,05 м, смывной кран унитаза – 1,2 м).
Для нормальной эксплуатации на водопроводе устанавливают запорные вентили у основания стояков водопроводов в три этажа и более, на ответвлениях на каждую квартиру, на подводках к смывным бачкам, перед поливочными кранами, на всех ответвлениях от магистральных линий.
После пересечения вводом стены в подвале устанавливаем водомерный узел с обводной линией. Он состоит из водосчетчика, запорной арматуры, контрольно-спускного крана, соединительных фасонных частей и патрубков и стальных водогазопроводных труб.

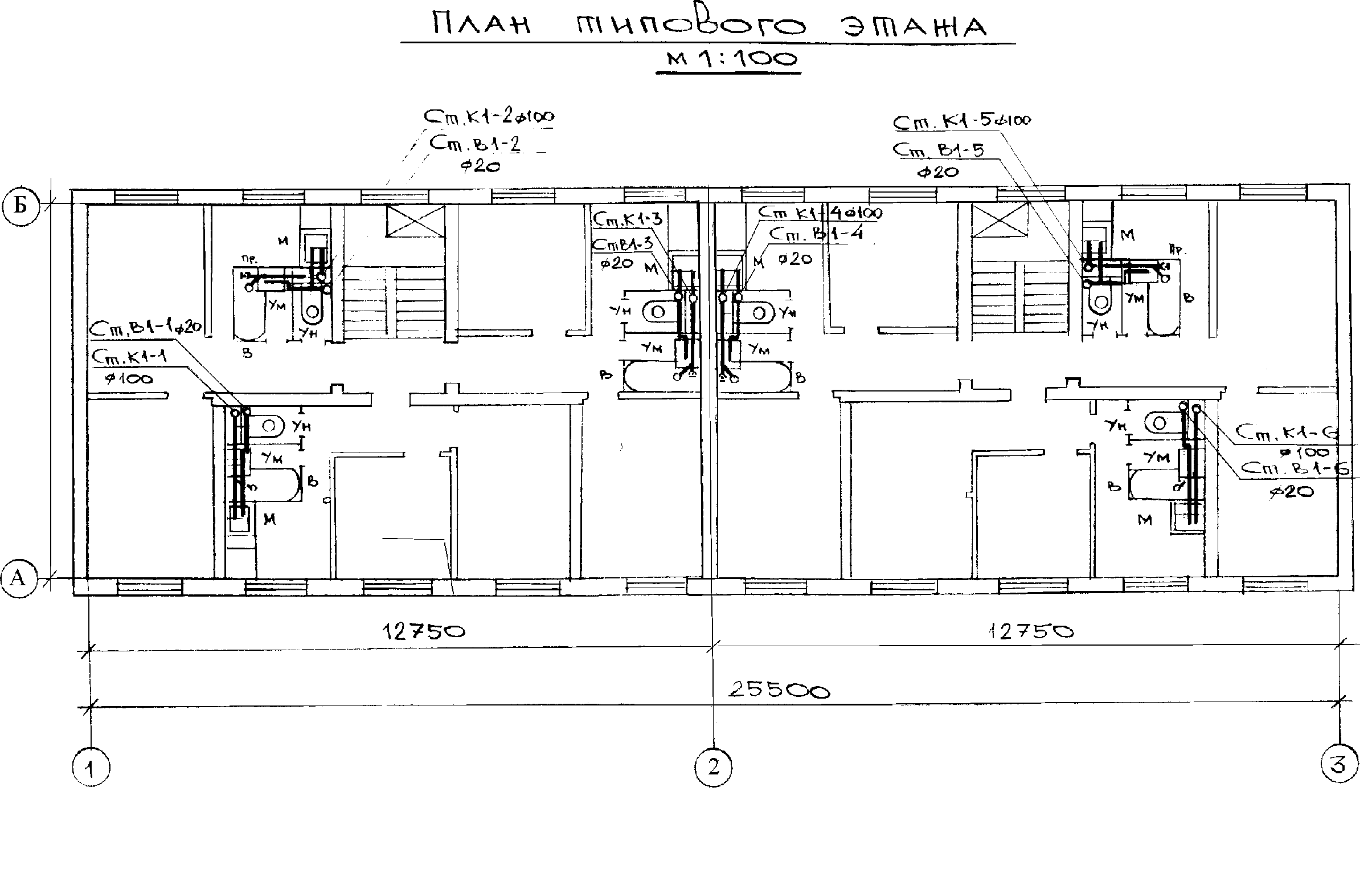

Рис.2. План типового этажа
Рис.3. План подвала
В зданиях монтируют поливочные краны из расчета один кран на 65-70 м периметра здания. Их устраивают в нишах внешних стен на высоте 0,3 м от земли.
