Понятия о предельных отклонениях.

Указать для действительных размеров детали «вал», исправимые размеры буквой И, неисправимые — буквой Н, годный — буквой Г.

Действительный размер вала,мм	Обозначение размера, мм
	25+0,3-0,2	25+0,5 +0,2	25+0,1-0,2
25,6	И	И	И
25,5	И	Г	И
25,3	Г	Г	И
25,0 .	Г	Н	И
25,8	Г	Н	Г
24,7	Н	Н	Н

Понятие о допуске

Допуском Т называется разность между наибольшим и наименьшим предельными размерами или алгебраическая разность между верхним и нижним предельнысми отклонениями.

T_D = D_{max –} D_min; T_d = d_max – d_min;

T_D = ES-EI; T_d = es-ei

Допуск всегда положителен. Допуск определяет точность изготовления, то есть диапазон рассеивания действительных размеров годных деталей.

Установлены допуски на:

а) на размеры

б) на поверхность и форму

в) на шероховатость.

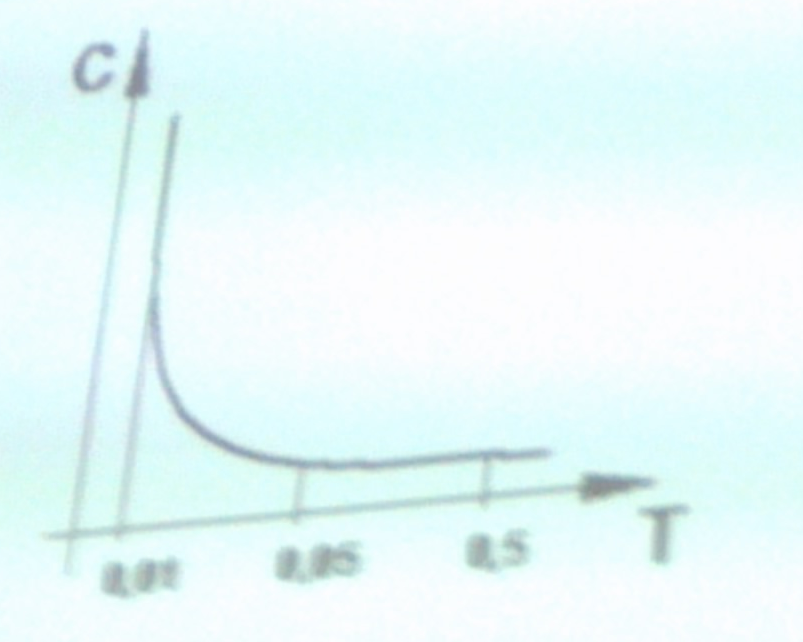

Чем меньше допуск, тем выше себестоимость (с) изготовлениыя и выше качество продукции.

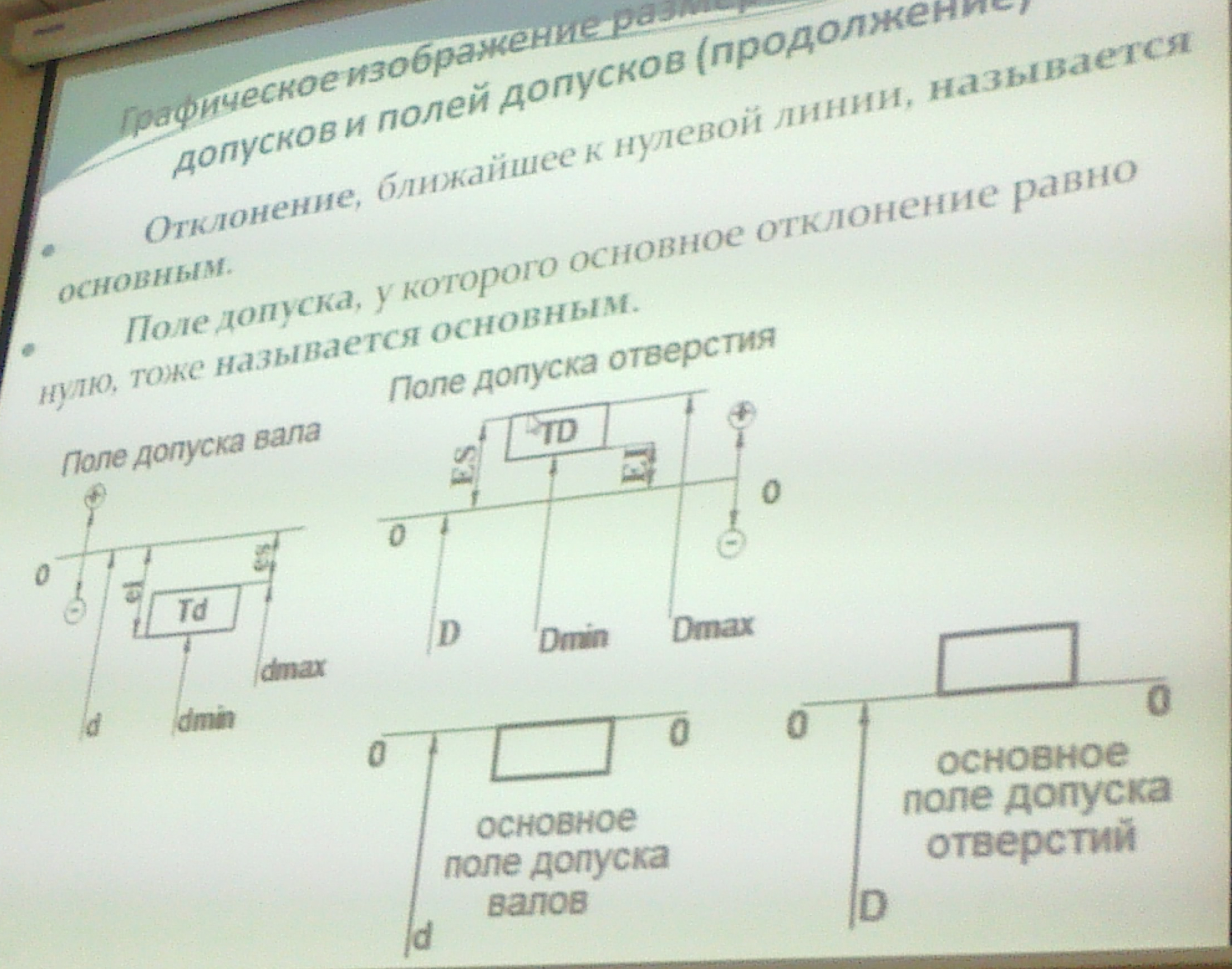

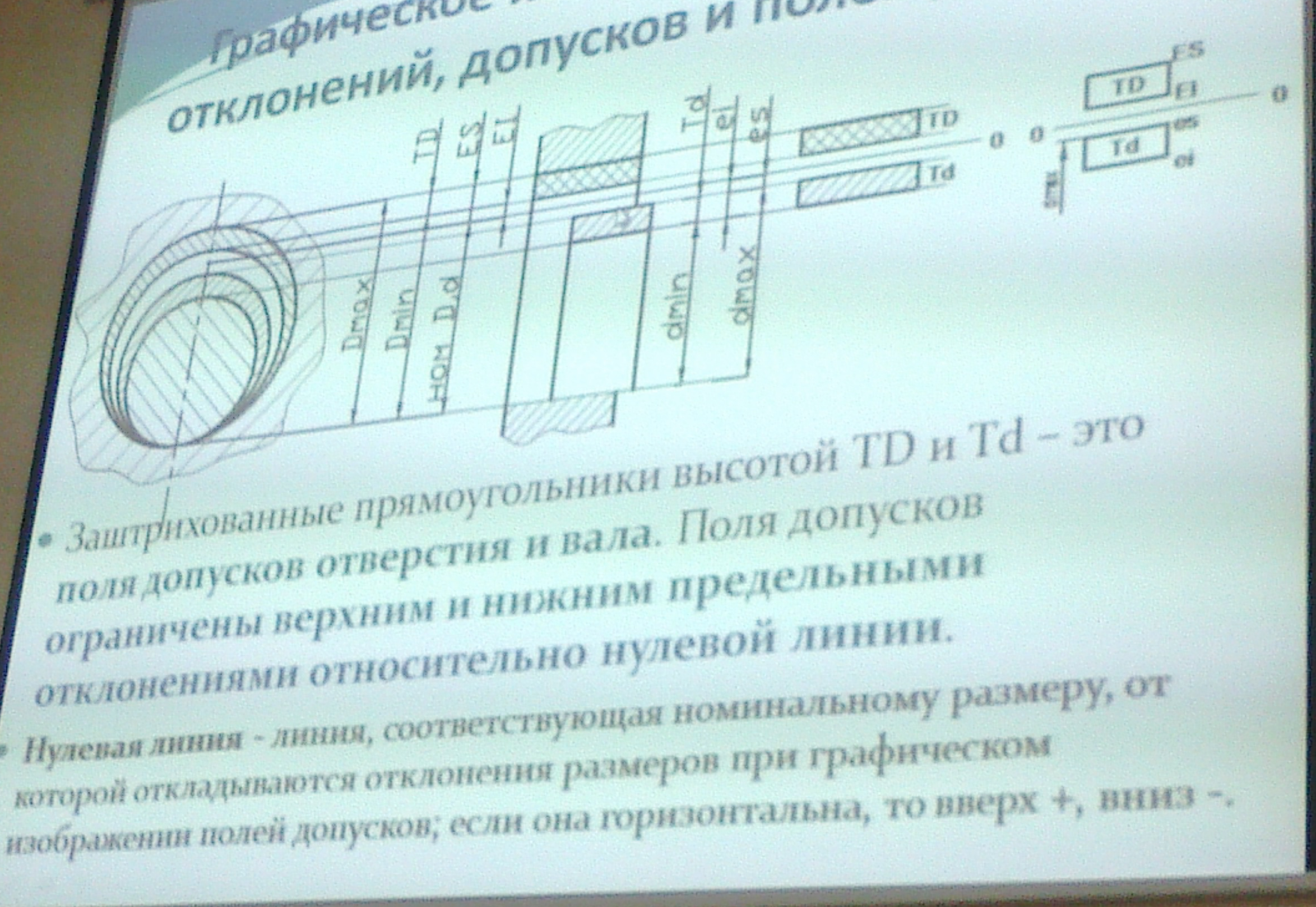

Графическое изображение размеров, отклонений, допусков и полей допусков.

Номинальный размер соответствует линии. Что расположено выше — положительное отклонение, что нгиже — отрицательное отклонение.

Основной вал — вал, верхнее отклонение которого равно нулю.

Основное отверстие — отверстие, нижнее отклонение которого равно нулю.

Квалитет (степень точности) — совокупность допусков, рассматриваемых как соответствующие одному уровню точности для всех номинальных размеров. (Допуски в каждом квалитете возрастают с увеличением номинальных размеров, но они соответствуют одному и тому же уровню точности).

Квалитеты обозначаются порядковыми номерами: 01, 0, 1, 2, …, 18 — всего 20 квалитетов. Допуски по квалитетам обозначаются сочетанием букв IT (стандартный допуск) и номера квалитета: IT01; IT0, IT1, IT2,...,IT18.

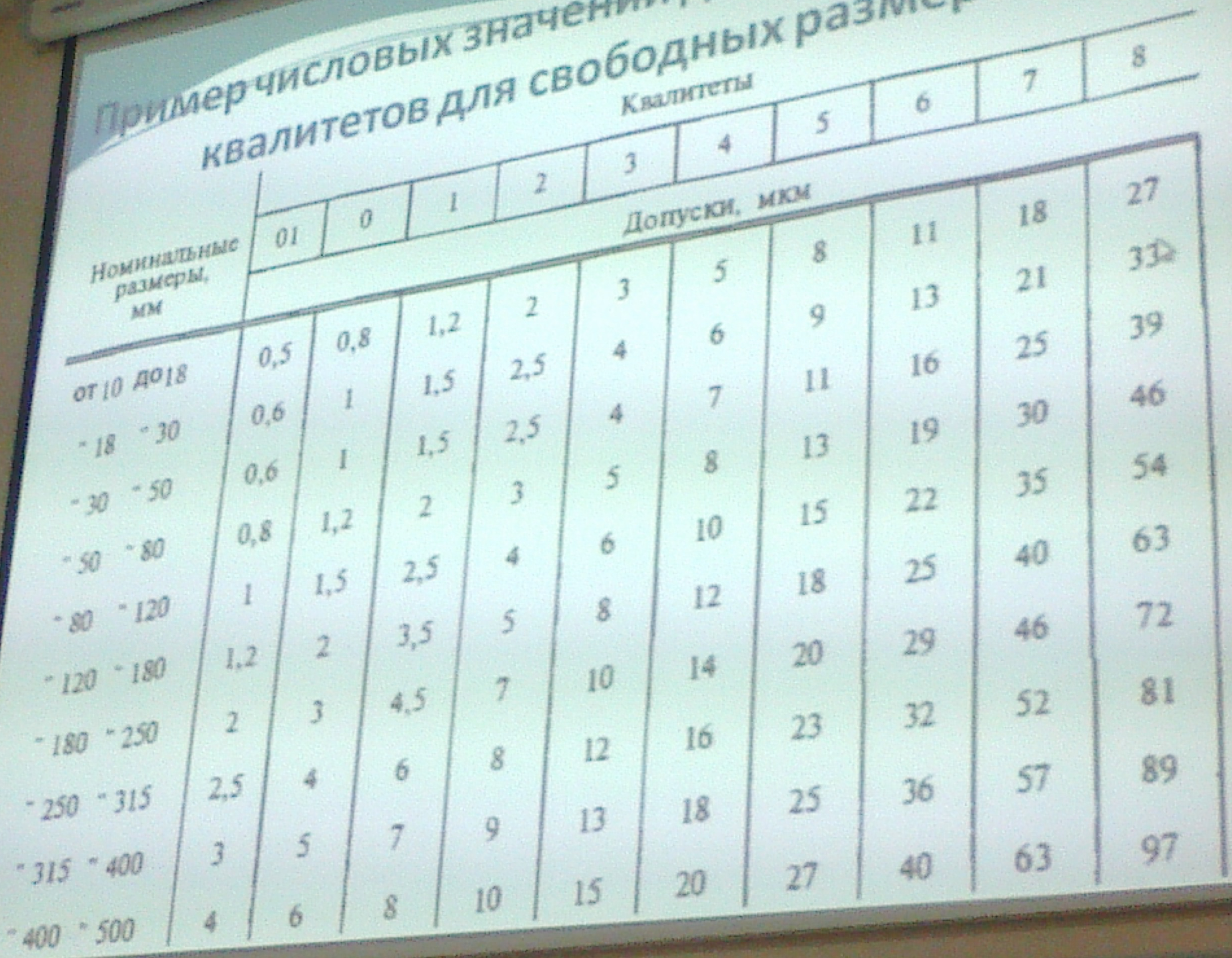

Пример числовых значений допусков различных квалитетов для свободных размеров.

Посадки

Посадка — характер соединения двух деталей, определяемый вкеличиной получающихся в нём зазоров и натягов.

Посадка характеризует свободу относительно перемещения сопрягаемых деталей или степень сопротивления их взаимному смещению.

Посадка обозначается дробью, в числителе которой указывается обозначение поля допуска отверстия, а в знаменателе — обозначение поля допуска вала: H7/g6, U8/h7; H7/n6 и т. п.

Обозначение посадки указывается после номинального размера посадки, например: 45U8/h7.
