Основания для мелководных акваторий
Железные опорные.
Что из себя представляет эстакадный способ обустройства месторождения (назначение, конструкции)? Какие бывают эстакады (назначение, виды)?
на основании проекта разработки месторождения сооружается сеть магистральных эстакад ответвлениями. Параллельно со строительством эстакад возводятся приэстакадные площадки для бурения и эксплуатации скважин, нефтесборные пункты, нефтяные и водяные насосные, водоочистные сооружения по сбору и утилизации сточных вод, парки товарных резервуаров, жилые, административные здания.
Эстакадами называются протяженные сооружения, обеспечивающие непрерывную надводную связь буровых платформ с помощью автотранспорта.
Морская эстакада: предназначена для обеспечения непрерывной, независимой от состояния волнения моря, сухопутной связи между объектами по эстакаде осуществляется:
движение автотранспорта и железнодорожный транспорт.
прокладка необходимого числа трубопроводов различного назначения (для воды, нефти, года, пара глинистого раствора).
В общем, виде, морская эстакада представляет собой многопролетные, однорядные линейное сооружение, состоящее из пространственных ферм, отирающихся на трубчатые опоры.
На сравнительно неглубоких акваториях применяются плоские опоры, состоящие из двух наклонно забитых свай связанных сверху ригелем, а по высоте трубчатыми связями. Пространственная ферма пролетных строений сооружаются сквозными из трубчатого проката в виде спаренных балок.
Приэстакадные площадки независимо от них назначения представляют многорядную и многопролетными систем ферм, опирающихся на трубчатые свайные опоры, связанные ригелями и трубчатыми связями, обеспечивающими продольную и поперечную жесткость сооружения.
|

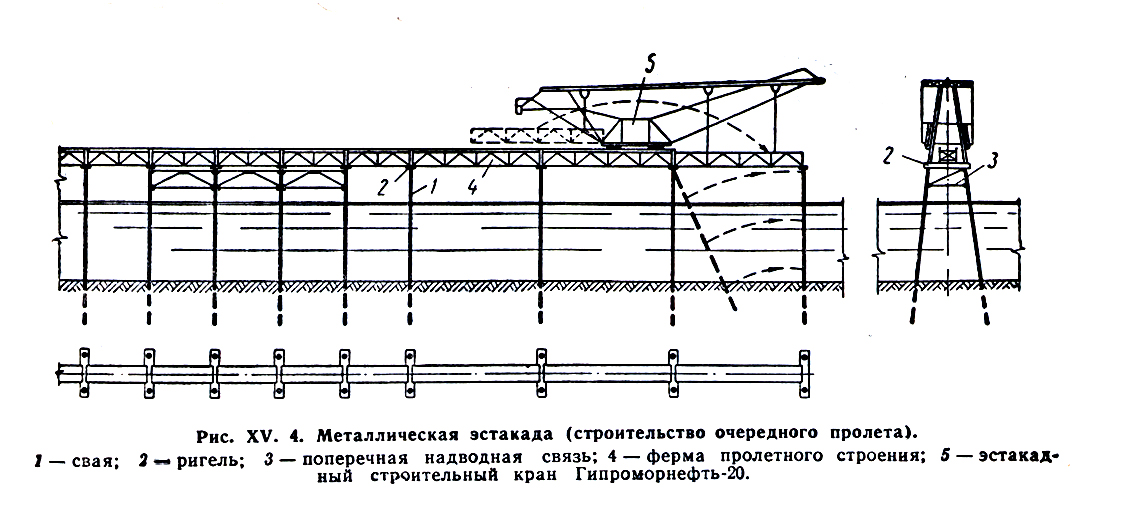

Рис. 28-Металлическая эстакада (строительство очередного пролета). 1 – свая; 2 – ригель; 3 – поперечная надводная связь; 4 – ферма пролетного строения; 5 – эстакадный строительный кран Гипроморнефть-20 |
Цикл операций по возведению одного пролета состоит из следующих основных видов работ: устройства свайной опоры рамного типа, забивкой свай в грунт и последующей обвязки их ригелем по верху и системой одно и двухярусных связей по высоте, монтаж пролетных строений, устройства временного рельсового пути.
Для того чтобы иметь возможность бурить скважины под дно водного бассейна, а затем добывать нефть или газ необходимо сооружать специальные основания, на которых и следует размещать буровое и эксплуатационное оборудование.
Какими основными элементами характеризуются упругие морские стационарные платформы (МСП)?
Схема распределения нагрузок между основными
элементами конструкции упругих башен
Схемы упругих платформ:
1 — башня с оттяжками; 2 — плавучая башня; 3 — башня с оттяжками и жестким основанием; 4 — гибкая башня; 5 — упругая свайная башня; 6 — упругая свайная башня с жестким основанием
Какие существуют способы крепления жестких морских стационарных платформ?
Жесткие конструкции классифицированы по способу обеспечения их устойчивости под воздействием внешних нагрузок на гравитационные, свайные и гравитационно-свайные. В первом случае сооружение не сдвигается относительно морского дна благодаря собственной массе и во втором — оно не смещается из-за крепления его сваями. Гравитационно-свайные сооружения не сдвигаются благодаря собственной массе и системе свай.
МСП, закрепляемые сваями, представляют собой гидротехническое металлическое стационарное сооружение, состоящее из опорной части, которая крепится к морскому дну сваями, и верхнего строения, оснащенного комплексом технологического оборудования и вспомогательных средств и устанавливаемого на опорную часть МСП.
Гравитационные МСП отличаются от металлических свайных МСП как по конструкции, материалу, так и по технологии изготовления, способу их транспортировки и установки в море.
Общая устойчивость ГМСП при воздействии внешних нагрузок от волн и ветра обеспечивается их собственной массой и массой балласта, поэтому не требуется их крепление сваями к морскому дну. ГМСП применяют в акваториях морей, где прочность основания морского грунта обеспечивает надежную устойчивость сооружения.
Гравитационно-свайные МСП не сдвигаются с места установки благодаря не только собственной массе конструкции, но и за счет дополнительного крепления сваями опорной их части к морскому дну. МСП этого типа бывают различных конструкций, как по конфигурации сооружения, так и сочетанию применяемых материалов.
