2.6. Расчёт токов короткого замыкания на шинах ру –10 кВ

Для расчётов токов к.з. на шинах РУ –10 кВ составлена схема замещения.

Рассмотрено два вида к.з.:

- режим максимальных токов (оба трансформатора включены в работу и

работают параллельно (рис. 13а));

- режим минимальных токов (в работе один трансформатор (рис. 13б)).

а)	б)

Рис. 13

Рассмотрим режим максимальных токов, результаты расчетов которого используются при выборе силового электрооборудования. При расчетах руководствуемся схемой замещения “а”.

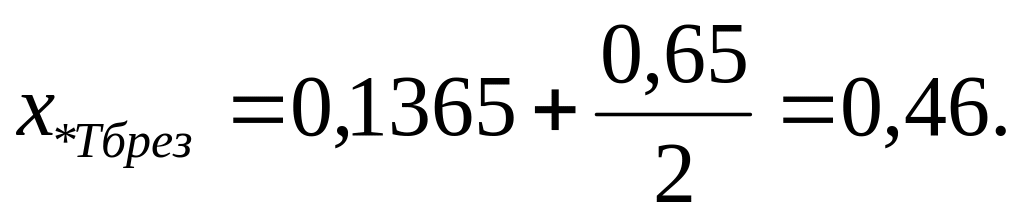

Определим относительное базисное результирующее сопротивления до точки К2.

(31)

где х_*бТ –относительное сопротивление трансформаторов;

х_*брез – относительное базисное результирующее сопротивление внешней цепи

до точки К1.

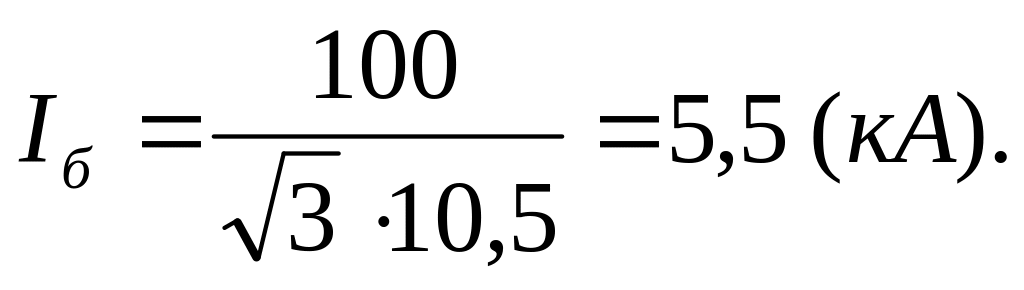

Определим базисный ток на этой ступени

2.6.1. Определение трёхфазного тока в режиме максимальных токов

2.6.2. Определение двухфазного тока короткого замыкания в режиме максимальных токов

2.6.3. Определение тока трёхфазного короткого замыкания в режиме минимальных токов

Минимальный ток к.з. будет в режиме раздельной работы трансформаторов. По результатам расчетов выбираются уставки релейной защиты. Схема замещения представлена на рис. 13(б).

(32)

Тогда ток трехфазного К.З. в данном режиме будет равен

Значения ударного тока, его действующего значения и значения мощности К.З. определяются аналогично предыдущему режиму

2.6.4. Определение токов двухфазного короткого замыкания в режиме минимальных токов

2.7. Расчёт точки короткого замыкания после преобразовательного трансформатора

Для расчёта точки короткого замыкания после преобразовательного трансформатора (расчётная точка К3) используем следующую схему замещения (Рис. 14.) :

Рис. 14.

Результирующее относительное сопротивление в точке К3:

(33)

где - результирующее относительное сопротивление в точке К1;

- относительное сопротивление понижающего трансформатора;

- относительное сопротивление обмотки ВН тягового трансформатора;

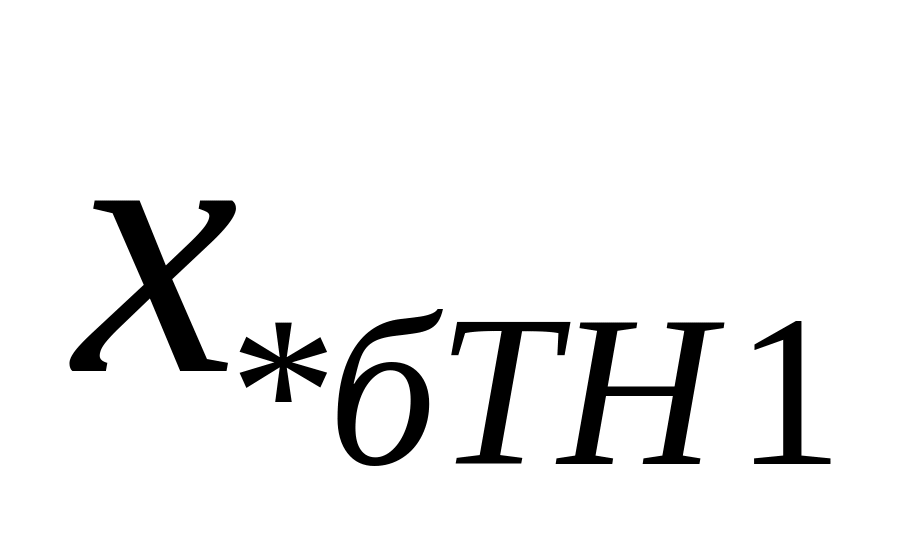

- относительное сопротивление обмотки НН тягового трансформатора.

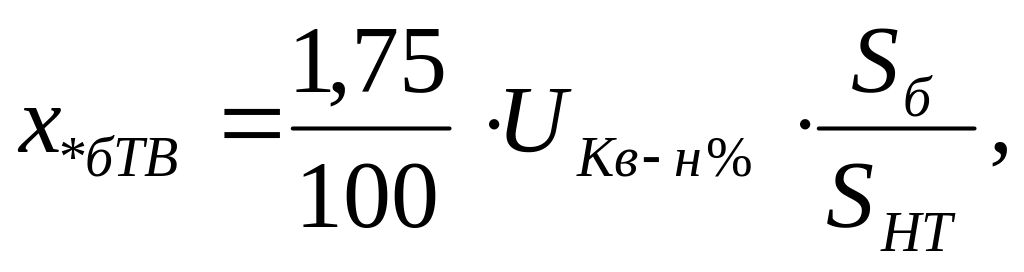

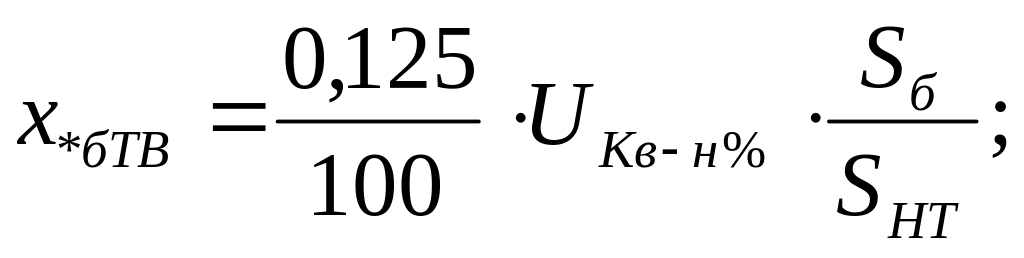

Для трехобмоточного трансформатора с обмоткой низшего напряжения, разделенной на две ветви относительные сопротивления обмоток могут быть посчитанны по следующим формулам:

(34)

(35)

где - сквозное напряжение К.З. трансформатора, В.

Тогда результирующее относительное сопротивление в точке К3 будет равно:

Базисный ток для ступени 1,5 кВ равен:

2.7.1. Определение токов трёхфазного короткого замыкания в точке к3

2.7.2. Определение токов двухфазного короткого замыкания

2.8. Расчёт точки короткого замыкания на шинах ру-3,3 кВ

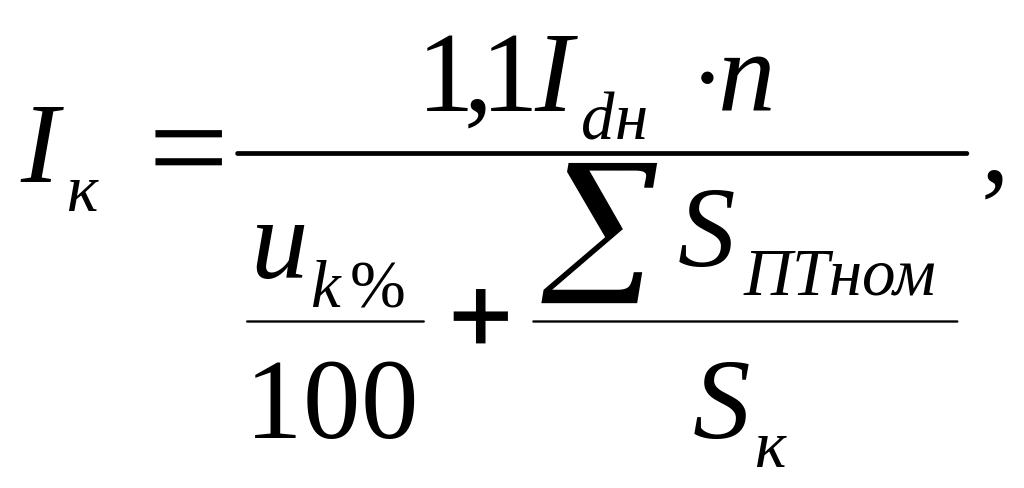

Расчёт максимального тока короткого замыкания на шинах выпрямленного напряжения (расчётная точка К4) (для выбора быстродействующих выключателей) производится по формуле:

(36)

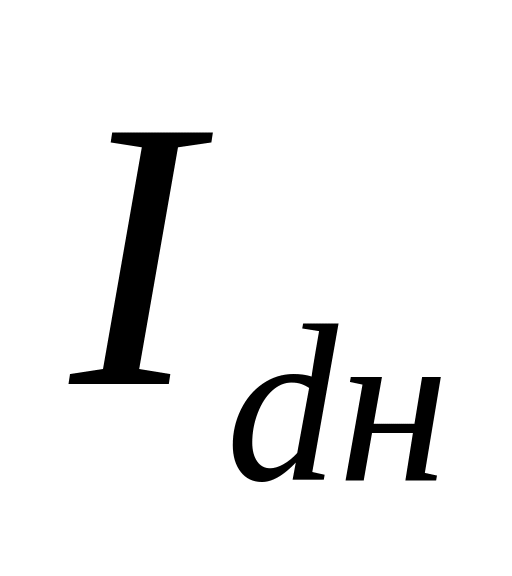

где - номинальный ток выпрямителя, кА;

суммарная мощность рабочих тяговых трансформаторов, кВА;

n –количество преобразовательных агрегатов в работе;

S_k –мощность К.З. на шинах, от котрых питается тяговый агрегат, кВА;

U_k – напряжение К.З. тягового трансформатора, %.

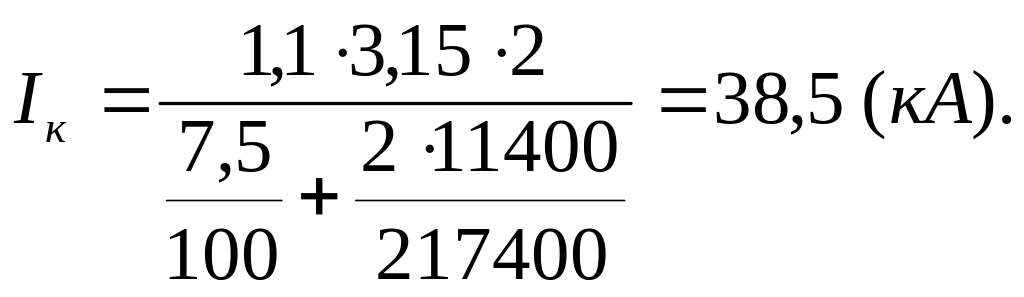

Режим максимального тока, когда оба преобразовательных агрегата введены в работу:
