9.4. Описание лабораторной установки

Лабораторная установка изображена на рис. 9.3. На стенде установлен тепловой агрегат 1 и панель управления с размещенными на ней демонстрационным планшетом 2, прибором МПР-51 3, тумблерами ручного управления 4, а также выключателем 5, предохранителем 6 и индикатором сетевого питания 7.

Тепловой агрегат служит объектом управления в системах, собранных на базе МПР-51. Он предназначен для имитации различных тепловых технологических процессов.

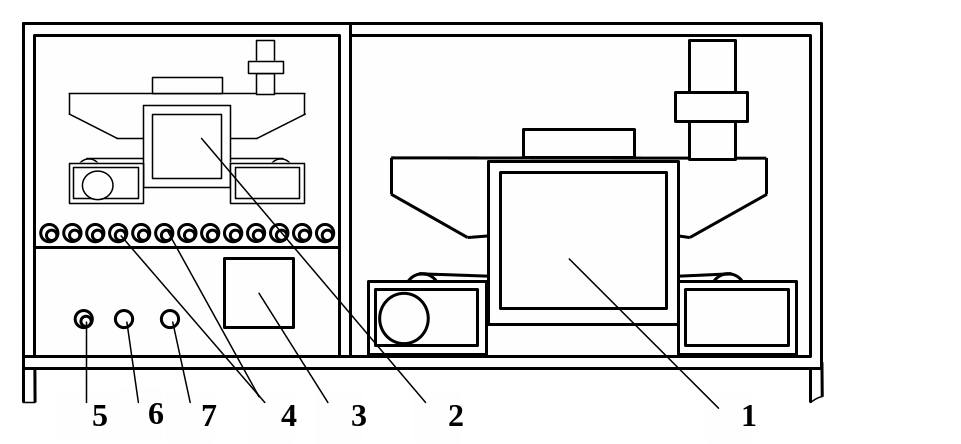

Рисунок 9.3 – Лабораторный стенд для имитации технологических процессов

1 – тепловой агрегат; 2 – демонстрационный планшет; 3 – прибор МПР 51; 4 - выключатели ручного управления; 5 - общий выключатель; 6 – предохранитель;

7 – сигнальная лампочка.

Функциональная схема системы управления изображена на рис. 9.4. На схеме представлен тепловой агрегат, состоящий из рабочей камеры РК, транспортера Тр для подачи в камеру обрабатываемого продукта, парогенератора ПГ для увлажнения атмосферы камеры. Реверсивный электродвигатель М1 позволяет изменять направление движения транспортера. Входные и выходные окна камеры закрыты заслонками с электромагнитным приводом YA1 и YA2. Нагрев камеры в зависимости от имитируемого технологического процесса может производиться нижним электронагревателем ЕК1, верхним ЕК2 или комбинировано. Вентилятор М2 обеспечивает принудительную циркуляцию среды в рабочей камере, вентилятор М3 служит для охлаждения продукта на выходе, вентилятор М4 – для продувки камеры воздухом. В правой верхней части камеры находится вытяжной патрубок с регулирующей заслонкой 2в и исполнительным механизмом 2б.

Установка в целом позволяет синтезировать и изучать системы управления различными технологическими процессами непрерывного и периодического характера, такими, как различные варианты сушки, выпечки, жарки, расстойки, копчения и т.д.

Изображенная на рис. 9.4 функциональная схема системы управления дана без привязки к какому-либо конкретному технологическому процессу и отображает возможности лабораторной установки.

При выполнении лабораторной работы в соответствии с заданным автоматизируемым процессом необходимо выбрать те элементы схемы и те связи, которые используются в данной технологии, а также запрограммировать работу прибора МПР 51. Распределение исполнительных устройств системы управления между выходами прибора МПР 51 приведены в табл. 9.2.

Таблица 9.2 - Распределение исполнительных устройств системы управления

Выходное устройство МПР 51	Исполнительное устройство системы управления, подключенное к данному выходу МПР 51	Назначение устройства в системе управления
Реле Р1	Вентилятор охлаждения (двигательМ3)	Охлаждение продукта на транспортере
Реле Р2	Электронагреватель нижний ЕК1	Регулирование температуры в камере
Реле Р3	Исполнительный механизм 2б регулирующей заслонки на вытяжном патрубке	Регулирование влажности (открытие заслонки)
Реле Р4	Исполнительный механизм 2б регулирующей заслонки на вытяжном патрубке	Регулирование влажности (закрытие заслонки)
Реле Р5	Сигнальное устройство ( звонок НА)	Сигнализация об окончание процесса или аварии
Ключ К1	Привод транспортера (двигатель М1)	Управление движением транспортера (вперед)
Ключ К2	Привод транспортера (двигатель М1)	Управление движением транспортера (назад)
Ключ К3	Циркуляционный вентилятор (двигатель М2)	Обеспечение равномерности прогрева рабочего пространства
Ключ К4	Вентилятор продувки (двигатель М4)	Охлаждение камеры, сушка холодным воздухом
Ключ К5	Электронагреватель парогенератора ЕК3	Подача пара в камеру
Ключ К6	Электромагнит YA1	Управление входной заслонкой
Ключ К7	Электромагнит YA2	Управление выходной заслонкой
Ключ К8	Электронагреватель верхний ЕК2	Импульсный нагрев

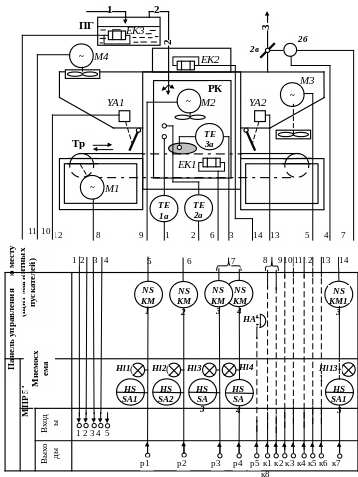

Р исунок 9.4 Функциональная схема системы управления
