2. Общие сведения об аср разрежения в топке котла

Автоматическая система регулирования разрежения предназначена для поддержания материального соответ­ствия между количеством газов, образующихся при сжи­гании топлива, и количеством газов, удаляемых из котла. Показателем этого соответствия служит разрежение в топке котла.

Повышение давления в топке ведет к выбиванию ды­мовых газов из-за неплотности обшивки котла и пылению. Увеличение разрежения приводит к увеличению присосов неорганизованного холодного воздуха в топку и как след­ствие — к уменьшению КПД котла. Резкое увеличение разрежения (до 150—250 Па) может привести к срыву и погасанию факела с последующим остановом котла защи­той по погасанию факела.

АСР должна обеспечить при стационар­ном режиме работы котла максимальное отклонение раз­режения не более ±20 Па, а при скачкообразном измене­нии нагрузки на 10% исходной номинальной разрежение не должно изменяться более 30 Па.

Автоматическая система регулирования разрежения тесно связана с АСР расхода воздуха и является состав­ной частью АСР процесса горения. Она строится обычно по типовой схеме (рис. 2.1): разрежение S_Т в верхней ча­сти топки измеряется первичным измерительным преобразователем (датчиком) разрежения Дs и подается на ре­гулятор разрежения РР,

(датчиком) разрежения Дs и подается на ре­гулятор разрежения РР,

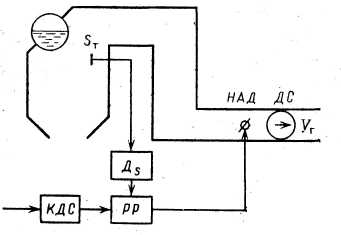

Рисунок 2.1 – Принципиальная схема АСР разрежения

дополнительно на РР поступает сигнал от регулятора воздуха РОВ через комплект дина­мической связи КДС; РР воздействует на направляющий аппарат НАД дымососа ДС. АСР состоит из объекта ре­гулирования, датчика разрежения, регулирующих уст­ройств, коммутирующей и управляющей аппаратуры, исполнительных механизмов и регулирующих органов.

Объектом регулиро­вания в АСР разрежения является газовоздушный тракт котла от ввода воздуха в топку до всаса дымососов. Характерны­ми для объекта регули­рования являются малое запаздывание τ малая постоянная времени Т и значительные пульсации, иногда превышающие уровень регулируемого параметра. Пульсации разрежения связаны с работой вращающихся механизмов (вентиляторов, дымососов), а также с процессом горения топлива (пульсация факела), их частота 5—10 Гц. Наличие регенеративных вращающихся воздухоподогревателей при­водит к низкочастотной пульсации разрежения.

При установке в качестве золоулавливающих устройств электрофильтров появляются дополнительные объемы, со­измеримые с объемом топки, что ухудшает динамические свойства объекта регулирования.

Характерными для АСР возмущениями являются из­менения расходов воздуха, дымовых газов, топлива и присосов в газовоздушный тракт котла. Наиболее существен­ны первые два. Любые изменения расхода воздуха сразу же сказываются на разрежении.

Однако использование КДС в АСР разрежения жела­тельно только для котлов с электрофильтрами, в осталь­ных случаях применение динамической связи между АСР воздуха и АСР разрежения нецелесообразно.
