Рис. 21 б)

4.2.Надежность системы электропитания

n ,

4.3. Типовая эпу постоянного тока

Рис. 24

Структурная схема

ЭПУ постоянного

тока

Р аздел 5. Эксплуатация аккумуляторов

5.1.Кислотные аккумуляторы

Электролит - водный раствор серной кислоты H₂SO₄

Положительный электрод - двуокись (диоксид) свинца PbO₂

Отрицательнфый электрод - чистый свинец Pb

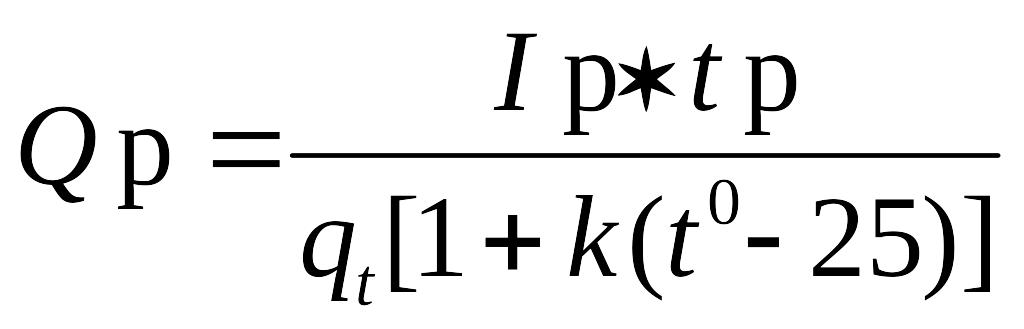

Ёмкость аккумулятора

Эдс Е=(0,85+d), В.

Напряжение при разряде U_р=Е-i_р

Аккумулятор типа 10GroE 1000

(с номинальной емкостью 1000 Ач)

в заряженном состоянии имеет

внутреннее сопротивление =0,105 мОм

Рис. 25

Кривые тока и напряжения на АБ при ее заряде по методу IU (a) и по методу U (б)

Рис. 26

Рис. 27

Технология classic

серии OPzS, OGi, Vb , GroE, корпус из стироакрилнитрита (SAN)

Тип аккумулятора	Номинальная емкость	Ток разряда , А при t= +20 град.С плотности 1,24 г/см-куб.
		Конечное напряжение 1,8В			Конечное напряжение 1,75В
		10ч	5ч	Зч	1ч	30 мин.
2ОPzS-125	125 Ачас	12.8	22.6	32.7	62.0	86.0
24ОPzS-3140	3140 Ачас	314.0	523.0	709.0	1263.0	1498.0

Технология dryfit

или GEL (Gelled Electrolite) – серии OРzV, OGiV, SOLAR и др. OPzV 200 WE - корпус из акрил-бутадиен-стирола (ABS)

или полипропилена (РР)

Тип	Относи тельная стоимость
Свинцово_кислотный	1
Кадмиево-никелевый, ламельный	3
Кадмиево-никелевый, безламельный	13
Железо-никелевый	2
Серебряно-цинковый	15

Серия	Мин. емкость, А час	Макс. емкость, А час	Ном. напр на 1 ак., В	Срок службы, лет
А200	1,1	200	4; 6; 12	5
А400	5,5	180	6; 12	10
А500	1,2	115	4; 6; 12; 2	7
А600, OpzV	50	3000	12; 2	20
А700	380	1430	2	15
OGiV	18	256	4; 6	12
SOLAR	11	3500	6; 12; 2	15
