Иллюстрации к лекциям
" Техническая эксплуатация электропитающих устройств (тэ эпу)" Лектор Артамонова Ольга Михайловна
Раздел 1.Электроснабжение предприятий связи
1
.1.
Энергетическая система промышленного
района
1.2.Автоматизированная дизельная электростанция (АДЭС) или собственная электростанция
1.2.1.Синхронный генератор
1.2.2.Дизель-генераторный агрегат ДГА
Измерительные трансформаторы
Рис. 11 Схема
подключения ТН
Рис. 10
Схема подключения ТТ
1
T QA
КМ S F
КА, КV, КТ КА,КV,
КТ QW QS
F
1 2 3 4
5 6 7 8 9 10
11 12 13

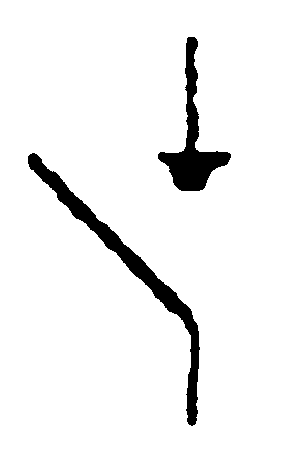

1 – трансформатор,
2 – автоматический выключатель, 3 –
контактор, магнитный пускатель,
4 – рубильник, 5
– разрядник, 6, 7 - контакт, замыкающий
реле, 8,9 - контакт, размыкающий реле, 10
- выключатель нагрузки, 11 – разъединитель,
12 - предохранитель, 13 – сборные шины с
присоединениями
Раздел 2. Сеть общего электроснабжения (соэ)
2.1.Качество электроснабжения от сети общего электроснабжения ГОСТ 13109-97
2.2. Надежность системы электроснабжения
СОЭ – сеть общего электроснабжения
СГЭ – система гарантированного электроснабжения
СБЭ – система бесперебойного электроснабжения
Группа
потребиелей
Состав потребителей
электроэнергии
Допустимый
перерыв электроснабжения
А
Информационно-вычислительные
системы
Телекоммуникационные
системы
Система
голосового оповещения и АТС
Системы
охранной и пожарной сигнализации
Система
контроля и управления доступом
Система
видеонаблюдения
Эвакуационное
освещение и освещение безопасности
Система
диспетчерского управления
Не
допускается
В
Пожарные насосы
Системы
подпора воздуха и дымоудаления
Пожарные
лифты
Система
кондиционирования технологических
помещений
Холодильные
камеры
Сигнальные огни
Допускается
на время включения резервного источника
питания
С
Прочие
технологические и инженерные системы,
не вошедшие в группы А и В
Допускается
на время устранения аварии
Категория
Технологические электроприемники
Электроснабжение
в нормальном режиме
Первая
категория
(I)
узлы
связи сети местной телефонной связи
с количеством портов от 1024 до 10000, за
исключением транзитных и
оконечно-транзитных узлов связи,
которые соединяются с узлами
обслуживания вызовов экстренных
оперативных служб
От
двух независимых взаимно резервирующих
источников электропитания от
электрических сетей энергосистемы
с применением устройств автоматического
ввода резерва
Особая
группа
I-ой
категории
узлы
связи сетей междугородной и международной
телефонной связи, сетей зоновой
телефонной связи, узлы связи сетей
местной телефонной связи с количеством
портов более 10000, а также транзитные
и оконечно-транзитные узлы связи
сетей местной телефонной связи,
которые соединяются с узлами
обслуживания вызовов экстренных
оперативных служб
Электроснабжение
первой категории плюс дополнительный
третий независимый источник
электропитания - автоматизированные
дизель - электрические станции (АДЭС)
Вторая
категория
(II)
узлы
связи сети местной телефонной связи
с количеством портов до 1024
От
двух независимых взаимно резервирующих
источников электропитания. В качестве
одного из независимых источников
электропитания допускается использование
дизель - электрической станции
