5 Приборы и оборудование

5. 1 Универсальный лабораторный макет.

5.2 Осциллограф С1-93 (С1-67).

5.3 Микровольтметр В6-9.

5.4 Соединительные кабели и провода.

6 Порядок выполнения рабоы

6.1 Ответить на вопросы программированного допуска.

6.2 Получить инструктаж по технике безопасности.

ВНИМАНИЕ! Аккуратно обращайтесь с приборами, соединительными кабелями и проводами. Соблюдайте правила техники безопасности. Проверяйте наличие заземления устройств.

6.3 Включить универсальный лабораторный макет и осциллограф, для этого:

6.3.1 Установить (переключить) сетевой микротумблер в верхнее положение на универсальном лабораторном макете и осциллографе.

6.3.2 Проконтролировать включение приборов по свечению индикаторов.

6.4 Подготовить осциллограф к работе, для этого:

6.4.1 Установить два переключателя «Синхронизация» в положения «ВНУТР» и «+».

6.4.2 Установить переключатель входов «Усилитель У» в положение ~.

6.4.3 Установить переключатель Вольт/делен. в положение 1.

6.4.4 Вращать потенциометры «СТАБ» и «Уровень». Получить горизонтальную линию луча на экране.

6.4.5 Вращать потенциометры «Вверх-вниз» и «Влево-вправо» , установить горизонтальную линию на середину экрана осциллографа. При пропадании луча повторить п. 6.4.4.

6.4.6 Установить потенциометрами «Яркость» ☼ и «Фокусировка» ◙ тонкую удобную для наблюдения линию (луч). Осциллограф готов для дальнейшей работы.

6.5. Измерить параметры амплитудно-модулированного сигнала на входе детектора, для этого:

6.5.1 Собрать схему исследования детектора (рис. 11.1).

Примечание: Контрольные точки X , X , X и Х соединены с ВЫХ. 1 через переключатель S (на схеме не показан); R =R =R ; АМГ — АМ автогенератор; ГНЧ — генератор нижних частот.

6.5.2 Установить переключатель S лабораторного макета в положение X6. Соединить ВЫХ. 1 макета с гнездом Y осциллографа.

6.5.3 Наблюдать на экране осциллографа неподвижную временную диаграмму АМ сигнала. Устойчивое изображение можно получить вращением ручек потенциометров «СТАБ» и «Уровень» (см. п. 6.4.4.).

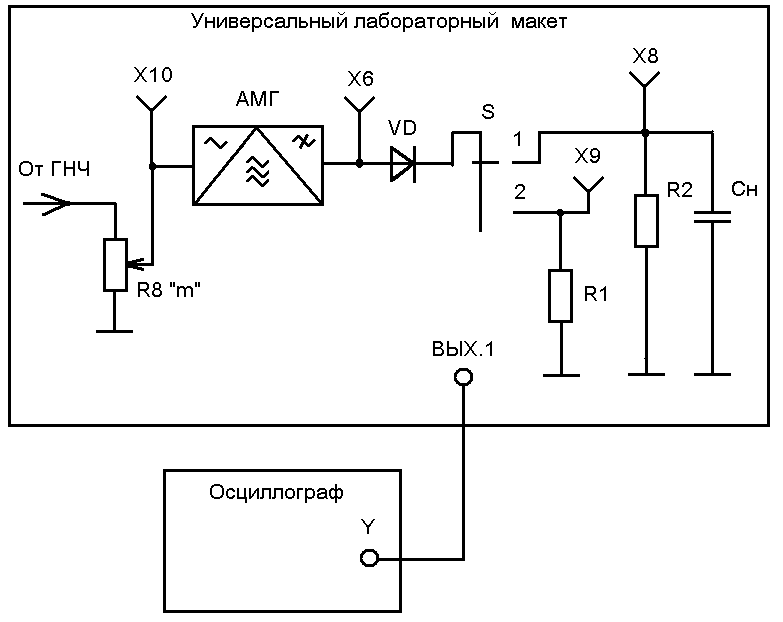

Рис. 11.1 Схема исследования АД

6.5.4 Получить на экране осциллографа один или три периода огибающей АМ сигнала, вращением переключателя Время/делен. Множитель развертки установить в положение х или х . При нарушении неподвижности или исчезновении временной диаграммы проделать п. 6.5.3.

6.5.5 Обеспечить удобный для наблюдения масштаб по оси Y, установив размах АМ сигнала 2…3 больших клетки экрана осциллографа, вращая переключатель Вольт/делен. Установить, вращая потенциометр R m<1, наблюдая за осциллограммой АМ сигнала. При нарушении синхронизации (неподвижности) или исчезновении временной диаграммы проделать п. 6.5.3.

6.5.6 Рассчитать период следования огибающей АМ сигнала. Для этого необходимо рассчитать по шкале (сетке), изображенной на экране осциллографа количество

больших делений (клеток) и долей деления (клетки) по горизонтали для периода огибающей. Одно большое деление (клетка) содержит столько милисекунд ms или микросекунд µs сколько указано у отметки переключателя Время/дел. умноженное на значение множителя х или х .

6.5.7 Измерить период несущего колебания модулированного сигнала. Для измерения вращать переключатель Время/делен и проделать п. 6.5.4 и 6.5.6 для периода несущей.

6 .5.8 Проделать п. 6.5.4. Измерить Аmin и Аmax АМ сигнала (рис.11.2). Для измерения проделать п. 6.5.5 не вращая потенциометр R . Рассчитать А и А , используя методику п. 6.5.6. в вертикальном направлении.

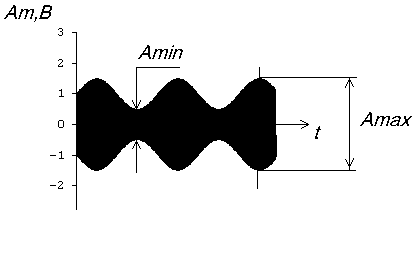

Рис.11.2 Временная диаграмма АМ сигнала

6.5.9 Зарисовать временную диаграмму АМ сигнала в отчет. Рассчитать коэффициент АМ на основе предыдущих измерений. Данные записать в отчет.

6.6 Исследовать процесс детектирования АМ сигнала, для этого:

6.6.1 Установить переключатель S макета в положение Х .

6.6.2 Проделать п. 6.5.3…6.5.9, не вращая потенциометр R для отклика диода рис. 11.1, нагруженного только R .

6.6.3 Установить переключатель S макета в положение Х .

6.6.4 Проделать п. 6.5.3…6.5.9, не вращая потенциометр R для выходного сигнала АД U . Сделать выводы.

6.7 Исследовать характеристику детектирования АД U = f(m), для этого:

6.7.1 Установить переключатель S макета в положение Х .

6.7.2 Проделать п. 6.5.3…6.5.9 установив потенциометр R почти в самое левое положение.

6.7.3 Установить переключатель S макета в положение X .

6.7.4. Проделать п. 6.5.3. …6.5.9, не вращая потенциометр R . Измерить амплитуду выходного сигнала АД U . Данные записать в табл. 11.1.

Таблица 11.1-Данные для построения характеристики АД

Положение R8	почти левое	среднее	почти правое	правое
Uо, В
m

6.7.5 Проделать п. 6.7.1…6.7.4 для среднего, почти правого и правого положения потенциометра R . Данные занести в табл. 11.1.

6.7.6 Построить график детекторной характеристики по результатам п. 6.7. и табл. 11.1. График изобразить в отчете.

6.8 Исследовать спектр на выходе АД, для этого:

6.8.1 Подключить «ВЫХ. 1» макета к гнезду «ВХОД 0, 01 кГц» анализатора спектра СК-56 (СК4-53) через широкополосный микровольтметр В6-9.

6.8.2 Установить переключатель «Развертка» анализатора спектра в положение «Руч.». Ручкой потенциометра «Ручная» установить светящуюся точку на начало шкалы ЭЛТ. Переключатель «кГц/дел.» установить в положение «1», «ПОЛОСА» — в положение «30 Гц».

6.8.3 Установить 00, 000 на цифровом индикаторе анализатора спектра, вращая потенциометры частоты кГц «Грубо», «Точно».

6.8.4 Нажать переключатель память «Период.» режима работы ЭЛТ.

6.8.5 Установить переключатель «РАЗВЁРТКА» в положение «АВТ». Наблюдать спектр на экране ЭЛТ анализатора спектра.

6.8.6 Перевести переключатель развертки в положение «Руч.» и вращая

потенциометр «Ручная» определить точное значение частот спектра. Спектральную

диаграмму зарисовать в отчёт.

6.9 Сделать выводы по работе.

6.10. Выключить оборудование, разобрать схему исследований.

6.11 Составить отчет по работе.
