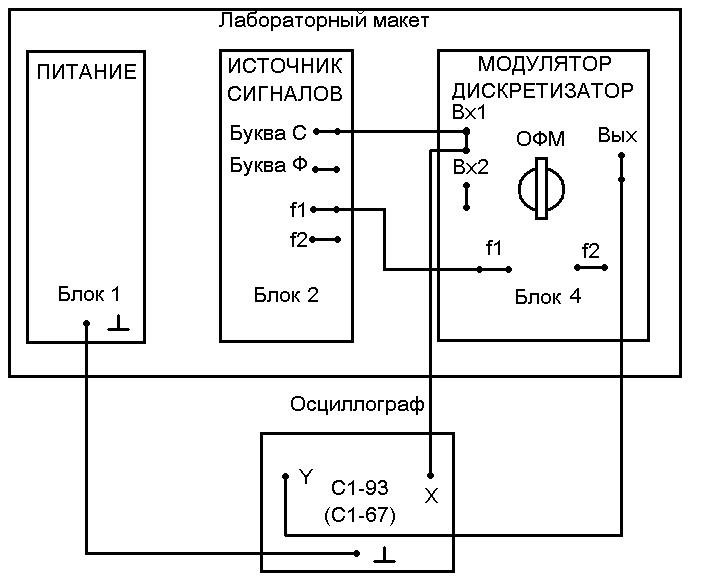

6.6.1 Собрать схему исследований (рис. 6.1).
Рис.6.1 Схема исследования сигналов с ОФМн
6.6.2 Установить на блоке 4 переключатель блока 4 «МОДУЛЯТОР, ДИСКРЕТИЗАТОР» в положение «ОФМ».
6.6.3 Установить переключатели режимов синхронизации в положения «ВНЕШ. 1:1» и «+» на осциллографе. Соединить проводом вход осциллографа «синхр Х» с гнездом «Вх » на блоке 4 макета.
6.6.4 Вставить в оставшееся свободными гнезда «Вх » и «f » блока 4 штекеры проводов с блока 2 сигналов «Буква С»и «f ».
6.6.5 Наблюдать на экране осциллографа временную диаграмму сигнала с ОФМн в гнезде «Вых» блока 4, проделав п. 6.5. 3….6.5.8. При неустойчивом положении диаграммы повторить п.6.5.3. Зарисовать временную диаграмму сигнала с ОФМн в
одном временном масштабе c осциллограммой сигнала «Буква С». Момент коммутации фазы, амплитуды отметить другим цветом.
6.6.6 Рассчитать по временным диаграммам параметры сигнала с ОФМн: значение частоты f , амплитуду, ширину спектра ∆fр=2/ τu =2В, минимальный сдвиг фаз ∆φ. Сравнить с входными воздействиями манипулятора.
6.6.7 Выполнить п. 6.6.4 и 6.6.6 для манипулирующего сигнала «Буква Ф».
6.6.8 Повторить п. 6.6.7 , используя f в качестве несущего колебания для сигналов «Буква С» и «Буква Ф».
6.6.9 Отсоединить штекер провода от гнезда «Вх » блока 4.
6.6.10 Проделать п.6.6.5 при отсутствии манипулирующего сигнала.
6.6.11 Проделать п.6.6.10 при отсутствии несущего колебания.
6.7 Провести сравнение временных диаграмм сигналов с ОФМн и Амн, для этого:
6.7.1 Установить на блоке 4 «МОДУЛЯТОР, ДИСКРЕТИЗАТОР» переключатель в положение «АМ».
6.7.2 Повторить выполнение заданий пунктов 6.6.4 ... 6.6.11 для АМн сигналов. Сравнить временные диаграммы АМн сигналов и сигналов с ОФМн. Сделать выводы и занести их в отчет.
6.8 Исследовать спектр сигнала с ОФМн для этого:
6.8.1 Подключить «Вых» блока 4 макета к гнезду «ВХОД 0,01-60 кГц» анализатора спектра СК4 – 56 (СК4-53).
6.8.2 Установить переключатель «Развертка» анализатора спектра в положение «Руч.». Ручкой потенциометра «Ручная» установить светящуюся точку на начало шкалы ЭЛТ. Переключатель «кГц/дел.» установить в положение «1», «ПОЛОСА» — в положение «30 Гц».
6.8.3 Установить 00, 000 на цифровом индикаторе анализатора спектра, вращая потенциометры частоты кГц «Грубо», «Точно».
6.8.4 Нажать переключатель память «Период.» режима работы ЭЛТ.
6.8.5 Установить переключатель «РАЗВЁРТКА» в положение «АВТ». Наблюдать спектр на экране ЭЛТ анализатора спектра.
6.8.6 Перевести переключатель развертки в положение «Руч.» и вращая потенциометр «Ручная» определить точное значение частот спектра. Спектральную диаграмму зарисовать в отчёт.
6.9 Сделать выводы по работе.
6.10 Выключить оборудование, разобрать схему исследований.
6.11 Составить отчет по работе.
7 Содержание отчёта
7.1 Наименование и цели работы.
7.2 Решение задачи (п.3.2).
7.3 Перечень приборов и оборудования.
7.4 Схема исследования рис. 6.1.
7.5 Результаты наблюдений, вычислений, расчетов по п. 6.4….6.6.
7.6 Выводы по работе.
7.7 Ответы на контрольные вопросы (по заданию преподавателя).
