5 Приборы и оборудование
5.1 Универсальный лабораторный макет.
5.2 Осциллограф С1-93 (С1-67).
5.3 Микровольтметр В6-9.
5.4 Соединительные кабели и провода.
6 Порядок выполнения работы
6.1 Ответить на вопросы программированного допуска.
6.2 Получить инструктаж по технике безопасности.
ВНИМАНИЕ! Аккуратно обращайтесь с приборами, соединительными кабелями и проводами. Соблюдайте правила техники безопасности. Проверяйте наличие заземления устройств.
6.3 Включить универсальный лабораторный макет, осциллограф и микровольтметр, для этого:
6.3.1 Установить (переключить) сетевой микротумблер в верхнее положение на универсальном лабораторном макете, осциллографе и микровольтметре.
6.3.2 Проконтролировать включение приборов по свечению индикаторов.
6.4 Подготовить осциллограф к работе, для этого:
6.4.1 Установить два переключателя «Синхронизация» в положения «ВНУТР» и «+».
6.4.2 Установить переключатель входов «Усилитель У» в положение ~.
6.4.3 Установить переключатель Вольт/делен. в положение 1.
6.4.4 Вращать потенциометры «СТАБ» и «Уровень». Получить горизонтальную линию луча на экране.
6.4.5 Вращать потенциометры «Вверх-вниз» и «Влево-вправо» , установить горизонтальную линию на середину экрана осциллографа. При пропадании луча повторить п. 6.4.4.
6.4.6 Установить потенциометрами «Яркость» ☼ и «Фокусировка» ◙ тонкую удобную для наблюдения линию (луч). Осциллограф готов для дальнейшей работы.
6.5 Получить временные диаграммы сигналов на входе дискретизатора, для этого:
6.5.1 Собрать схему исследования дискретизации рис. 12.1. Подключить гнездо ВЫХ.1 макета в гнездо «Вх.» микровольтметра, а гнездо «Вых.» в гнездо «Усилитель Y» осциллографа.

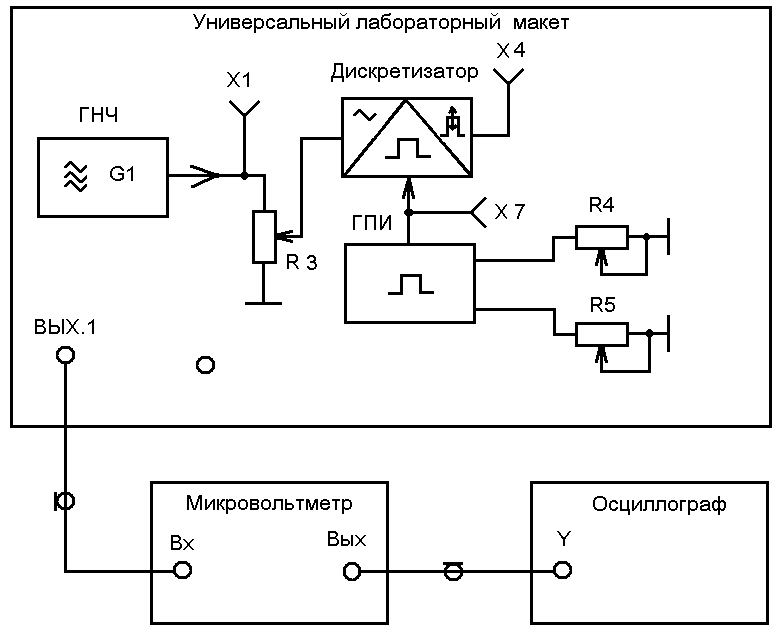

Рис. 12.1 Схема исследования дискретизации
Примечание: Контрольные точки X1, X4 и X7 соединены с ВЫХ.1 через переключатель S4 (на схеме не показан); ГНЧ — генератор нижних частот; ГПИ — генератор прямоугольных импульсов; R3 — коэффициент АМ; R4 — частота дискретизации; R5 — скважность.
6.5.2 Обеспечить микровольтметру В6-9 широкополосной режим. Для этого нажать на микровольтметре В6-9 кнопки ∩, ~. Отжать кнопку ►10 mВ, 1кHz. Переключить входной аттенюатор микровольтметра В6-9 в самое правое положение.
6.5.3 Установить переключатель S1 макета в положение 1, потенциометры R1 и R3 в правое крайнее положение.
6.5.4 Получить на экране осциллографа неподвижную временную диаграмму воздействия дискретизатора. Устойчивое изображение можно получить вращением ручек потенциометров «СТАБ.» и «Уровень» (см. п. 6.4.4.)
6.5.5 Получить на экране осциллографа один или три периода воздействия, вращением переключателя Время/делен. Множитель развертки установить в положение х1 или х0,2. При нарушении неподвижности или исчезновении временной диаграммы проделать п. 6.5.4.
6.5.6 Обеспечить удобный для наблюдения масштаб по оси Y, установив размах воздействия 2…3 больших клетки экрана осциллографа, вращая переключатель Вольт/делен. При нарушении синхронизации (неподвижности) или исчезновении временной диаграммы проделать п.6.5.4.
6.5.7 Рассчитать период следования воздействия. Для этого необходимо рассчитать по шкале (сетке) изображенной на экране осциллографа количество больших делений (клеток) и долей деления (клетки) по горизонтали для периода воздействия. Одно большое деление (клетка) содержит столько миллисекунд ms или микросекунд μs, сколько указано у отметки (насечки) переключателя Время/делен. умноженное на значение множителя х0,2 или х1. Рассчитать частоту воздействия.
6.5.8 Рассчитать амплитуду воздействия, проделав п. 6.5.7, измеряя ее по вертикали и учитывая, что одно большое деление (клетка) содержит столько вольт В, сколько указано у отметки переключателя Вольт/делен осциллографа.
6.5.9 Зарисовать полученную временную диаграмму воздействия в отчет. Закончить расчет параметров.
6.6 Получить временную диаграмму дискретизированного сигнала, для этого:
6.6.1 Установить переключатель макета S4 в положение Х4. Проделать
п. 6.5.4 …6.5.8 для дискретизированного сигнала, установив по временной диаграмме 9…10 импульсов за период воздействия, вращая потенциометры R4 и R5 макета. Результаты записать в отчёт. Временную диаграмму зарисовать в масштабе воздействия дискретизатора п.6.5.5.
6.7 Восстановить непрерывный сигнал после дискретизации, для этого:
6.7.1 Обеспечить микровольтметру В6-9 селективный режим, отжать кнопку ∩, ~ переключателя [f] Нz…[f] кHz.
6.7.2 Установить диапазон частот , в котором находится воздействие дискретизатора, нажав одну из белых кнопок [f]Нz…[f]кНz для частоты рассчитанной в п. 6.5.6.
6.7.3 Вращать потенциометры ▼‑ частота грубо и ▼▼ частота плавно. Настроиться на максимум отклонения стрелочного индикатора и на максимум размаха сигнала на экране осциллографа. При этом должен наблюдаться восстановленный сигнал.
6.7.4 Проделать п. 6.5.4 ...6.5.8 для восстановленного сигнала. Рассчитать параметры, зарисовать осциллограмму в отчет. Сделать выводы о качестве восстановления.
6.7.5 Вращать потенциометр R4 макета. Наблюдать за формой восстановленного сигнала. Получить наилучшую форму восстановленного сигнала по временной диаграмме на экране осциллографа.
6.7.6 Проделать п. 6.5.4…6.5.8 для этого сигнала.
6.7.7 Установить переключатель S4 в положение Х7. Проделать п. 6.5.2,6.5.4...6.5.8 для импульсов дискретизации. Рассчитать параметры импульсов: период, амплитуду, скважность.
6.8 Исследовать спектр дискретизированного сигнала, для этого:
6.8.1 Подключить «ВЫХ.1» макета к гнезду «ВХОД 0,01 кГц» анализатора спектра СК4-56 (СК4-53) через широкополосный микровольтметр В6-9.
6.8.2 Установить переключатель «Развертка» анализатора спектра в положение «Руч.». Ручкой потенциометра «Ручная» установить светящуюся точку на начало шкалы ЭЛТ. Переключатель «кГц/дел.» установить в положение «1», «ПОЛОСА» — в положение «30 Гц».
6.8.3 Установить 00, 000 на цифровом индикаторе анализатора спектра, вращая потенциометры частоты кГц «Грубо», «Точно».
6.8.4 Нажать переключатель память «Период.» режима работы ЭЛТ.
6.8.5 Установить переключатель «РАЗВЁРТКА» в положение «АВТ». Наблюдать спектр на экране ЭЛТ анализатора спектра.
6.8.6 Перевести переключатель развертки в положение «Руч.» и вращая потенциометр «Ручная» определить точное значение частот спектра. Спектральную диаграмму зарисовать в отчёт.
6.9 Сделать выводы по работе.
6.10 Выключить оборудование, разобрать схему исследований.
6.11 Составить отчет по работе.
